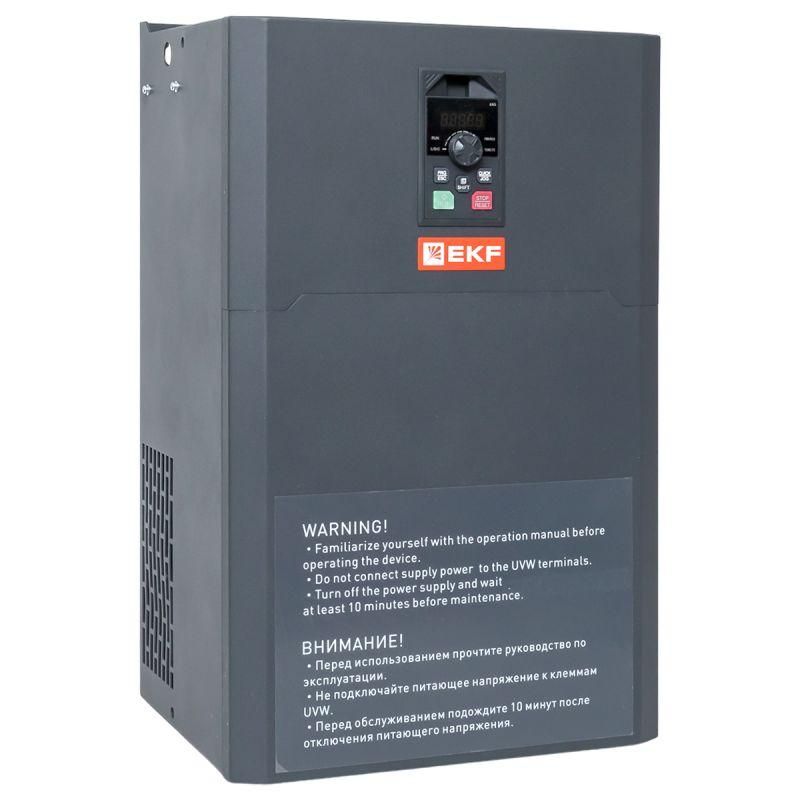

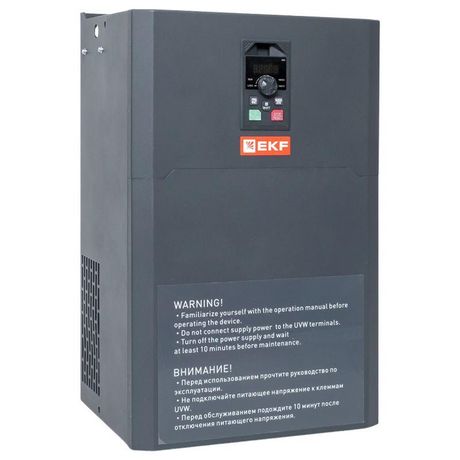

Преобразователь частоты PRO-Drive PD-150-FC-93K-43 |PD-150-FC-93K-43|EKF

Преобразователь частоты EKF модели PD-150-FC-93K-43 предназначен для плавного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Благодаря высокой мощности и поддержке цифровых интерфейсов, он надёжно работает в автоматизированных цепях с требованием точного контроля движения.

Назначение и область применения

Преобразователь частоты EKF используется для управления электродвигателями, где важна точная регулировка оборотов или крутящего момента. Подходит для насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ и других устройств, работающих в режиме переменной нагрузки. Применяется в пищевой, химической, металлургической и логистической промышленности.

Технические характеристики

• Сетевое напряжение: 330–450 В постоянного тока (питание от трёхфазной сети 380 В)
• Количество фаз: три на входе и выходе
• Максимальная выходная мощность: 93 кВт
• Тип преобразования: непосредственный (без промежуточного звена постоянного тока)
• Выходная частота: до 600 Гц - позволяет управлять высокооборотными двигателями
• Максимальное выходное напряжение: 400 В
• Частота сети: совместим с 50 и 60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды; требуется установка в закрытом щите
• Цифровые входы: 5 - для сигналов старта, останова, переключения скоростей
• Цифровые выходы: 2 - для сигнализации состояния, аварий, готовности
• Аналоговые входы/выходы: 2 входа и 2 выхода - для подключения датчиков давления, температуры, задания скорости через потенциометр
• Интерфейс RS-485: один - для связи с PLC, HMI, SCADA-системами
• Поддержка протокола MODBUS RTU - позволяет интегрировать в существующие системы автоматизации

Совместимость и монтаж

Преобразователь частоты EKF PD-150-FC-93K-43 рассчитан на подключение к трёхфазным двигателям мощностью до 93 кВт. Для монтажа необходима установка в электрощитовой комнате с контролируемой температурой и вентиляцией. Кабельные вводы должны быть герметичны, так как степень защиты IP20 исключает работу в условиях запылённости или сырости. Подключение питания - к клеммам L1/L2/L3/N, двигатель - к U/V/W. Обязательно соблюдать полярность и заземление. Масса устройства и габариты требуют крепления на DIN-рейку или жесткую поверхность с учётом тепловыделения.

Безопасность и стандарты

Преобразователь частоты EKF соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность управляемых электроприводов) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует соответствие нормам безопасности при работе в промышленной среде и снижает риск помех для соседнего оборудования.

Преимущества

• Высокая выходная частота (до 600 Гц) - подходит для шпинделя, центрифуг, высокоскоростных линий
• Наличие двух аналоговых входов и выходов - удобно для замкнутых контуров управления
• MODBUS и RS-485 - позволяют легко интегрировать в современные АСУ ТП без дополнительных модулей
• Пять цифровых входов - обеспечивают гибкую логику управления без внешней аппаратуры
• Непосредственный тип преобразования - повышает КПД и снижает габариты по сравнению с двухзвенными моделями

Ограничения применения

• Не предназначен для работы вне закрытого электрошкафа из-за степени защиты IP20
• Не подходит для однофазных сетей - требует трёхфазного питания 380 В
• Максимальная частота 600 Гц актуальна только при небольших нагрузках; при полной мощности 93 кВт реальная предельная частота ниже
• Отсутствует встроенный тормозной модуль - для быстрого останова с большой инерцией нужен внешний тормозной резистор
• Работает только с асинхронными двигателями - несовместим с синхронными или сервоприводами

Примеры использования

• Конвейерная линия: плавный пуск и изменение скорости в зависимости от загрузки
• Воздушный компрессор: поддержание давления путём изменения частоты вращения двигателя
• Фрезерный станок: точная настройка оборотов шпинделя до 600 Гц для обработки мягких материалов
• Вентиляционная система: энергосбережение за счёт снижения оборотов при малой потребности

Практические советы

• Перед первым запуском проверьте правильность подключения кабелей и наличие заземления - ошибка может вывести преобразователь частоты EKF из строя
• При использовании аналогового входа для задания скорости используйте экранированный кабель и заземлите экран на одном конце
• Для долгой службы следите за температурой внутри шкафа - оптимальный диапазон +5C...+40C
• Настройка параметров через кнопки на лицевой панели возможна, но для сложных задач лучше использовать программатор или ПЛК по MODBUS
• Если двигатель имеет механический тормоз - подключите его к одному из цифровых выходов преобразователя для синхронного управления
