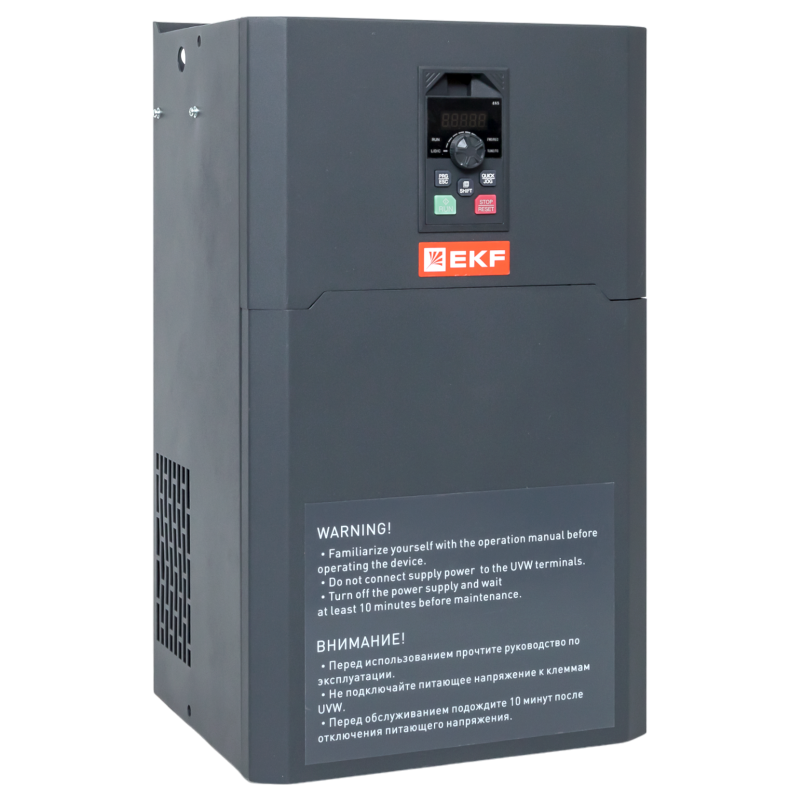

Преобразователь частоты PRO-Drive PD-150-FC-45K-43 |PD-150-FC-45K-43|EKF

Преобразователь частоты EKF модели PD-150-FC-45K-43 предназначен для плавного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Благодаря непосредственному преобразованию и поддержке MODBUS, он сочетает надёжность с возможностью интеграции в автоматизированные процессы.

Назначение и область применения

Преобразователь частоты EKF используется для управления электродвигателями, где требуется точная регулировка оборотов или крутящего момента. Подходит для насосов, вентиляторов, компрессоров, конвейеров, станков с ЧПУ и других устройств, зависящих от стабильной работы двигателя. Особенно эффективен там, где нагрузка меняется - например, при изменении давления, расхода или температуры.

Технические характеристики

• Сетевое напряжение: 330–450 В переменного тока (трёхфазное)
• Выходная мощность: до 45 кВт
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными приводами
• Максимальное выходное напряжение: 400 В
• Тип преобразования: непосредственный (без промежуточного звена постоянного тока)
• Частота сети: совместим с 50 и 60 Гц
• Цифровые входы: 5 - для сигналов старта, останова, переключения режимов
• Цифровые выходы: 2 - для сигнализации состояния, аварий, готовности
• Аналоговые входы/выходы: 2 входа и 2 выхода - для подключения датчиков давления, температуры или задания скорости через потенциометр
• Интерфейс RS-485: 1 порт - для связи с PLC, HMI или SCADA-системой
• Поддержка протокола MODBUS RTU - возможность удалённого контроля и диагностики
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли

Совместимость и монтаж

Преобразователь частоты EKF PD-150-FC-45K-43 рассчитан на установку в электрощитах. Для монтажа необходима свободная площадь вокруг корпуса для теплоотвода - минимум 10 см с каждой стороны. Клеммы для подключения питания и двигателя вынесены на переднюю панель. Подключение проводов - винтовое, сечением до 16 мм2. Убедитесь, что сеть соответствует допустимому диапазону 330–450 В; при более низком напряжении преобразователь не запустится. Наличие одного порта RS-485 требует последовательной топологии при подключении нескольких устройств.

Безопасность и стандарты

Преобразователь частоты EKF соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность управляемых электроприводов) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует соответствие нормам безопасности при работе в промышленной среде и снижает риск помех для соседнего оборудования.

Преимущества

• Непосредственное преобразование повышает КПД и снижает тепловую нагрузку по сравнению с двухзвенными моделями
• Широкий диапазон выходной частоты (до 600 Гц) - подходит для высокоскоростных задач
• Гибкая настройка через цифровые и аналоговые каналы - можно реализовать сложную логику управления без внешнего контроллера
• MODBUS и RS-485 позволяют легко интегрировать устройство в существующие системы автоматизации
• Работает при колебаниях сетевого напряжения - устойчив к просадкам и перепадам в пределах 330–450 В

Ограничения применения

• Не предназначен для открытых помещений - степень защиты IP20 исключает использование вне щита
• Не работает при напряжении ниже 330 В - требует стабильного трёхфазного питания
• Отсутствует встроенный фильтр высших гармоник - при чувствительном оборудовании рядом рекомендуется внешняя фильтрация
• Ограниченный набор интерфейсов: один RS-485, нет Ethernet или Profibus - не подходит для сложных многоузловых сетей без дополнительных шлюзов

Примеры использования

• Вентиляционная система: регулировка скорости вентилятора по уровню CO₂
• Конвейер на пищевом производстве: плавный старт и останов для избежания повреждения продукции
• Насосная станция: поддержание постоянного давления в трубопроводе
• Фрезерный станок: точная скорость вращения шпинделя при обработке различных материалов

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 и U/V/W - неверная коммутация вызовет отказ двигателя
• Настройте параметры максимальной частоты и тока под конкретный двигатель - не используйте заводские значения без учёта паспорта мотора
• Для долгой службы обеспечьте хорошую вентиляцию: нагрев до 60C внутри щита - норма, выше - возможны сбои
• При использовании MODBUS укажите уникальный адрес устройства и соблюдайте полярность A/B на RS-485
• Если есть помехи в работе датчиков - добавьте ферритовые кольца на аналоговые кабели и используйте экранированные провода
