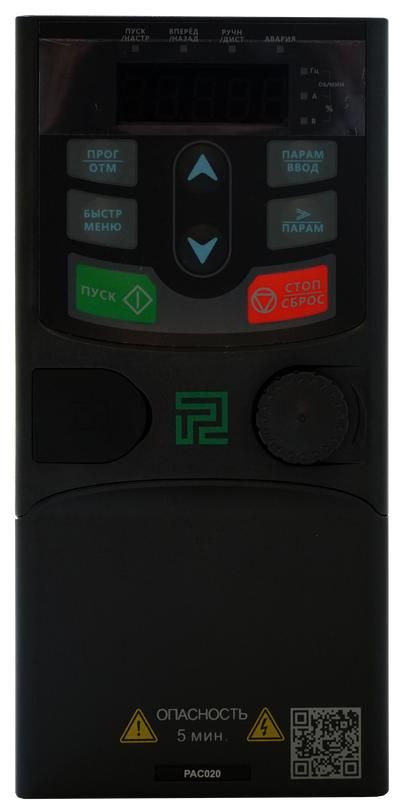

Преобразователь частоты тип PAC020 1.5кВт 400В IP20 PitON PAC020X004A2X3

Преобразователь частоты PitOn PAC020 1.5 кВт - компактное устройство для регулирования скорости трёхфазного двигателя на базе сети 380 В. Подходит для насосов, вентиляторов и других промышленных механизмов. Артикул pac020x004a2x3 обеспечивает точную совместимость с системами управления по MODBUS RTU.

Назначение и область применения

Преобразователь частоты PitOn PAC020 1.5 кВт предназначен для плавного запуска, остановки и регулирования оборотов трёхфазных асинхронных двигателей. Устройство работает в сетях с частотой 50 Гц и напряжением 380 В +-10%. Применяется в системах автоматизации: насосные станции, воздушные компрессоры, конвейеры, вентиляция, транспортеры. Экономит энергию за счёт снижения мощности при низкой нагрузке.

Технические характеристики

• Номинальная мощность: 1.5 кВт
• Напряжение питания: 380 В (трёхфазное)
• Номинальный выходной ток: 4.2 А
• Максимальная выходная частота: 400 Гц
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Частота сети: 50 Гц
• Допустимые колебания напряжения: +-10%
• Допустимые колебания частоты сети: +-5%
• Аналоговые входы/выходы: 2 входа, 2 выхода
• Цифровые входы: 5
• Цифровые выходы: 1
• Интерфейсы связи: MODBUS RTU через RS-485 (1 порт)
• Способ задания параметров: ручной (через кнопки на корпусе) или дистанционный (по MODBUS)
• USB-интерфейс: отсутствует
• PROFINET: отсутствует

Совместимость и монтаж

Преобразователь частоты PitOn PAC020 1.5 кВт устанавливается в щите управления. Для подключения требуется трёхфазная сеть 380 В и двигатель соответствующей мощности до 1.5 кВт. Клеммы для силовой цепи и управления расположены сбоку - доступны после снятия крышки. Монтаж допускается только в закрытых помещениях из-за степени защиты IP20. Подключение проводов - крестообразными винтами; момент затяжки не более 0.5 Нм. Обязательно заземление корпуса.

Безопасность и стандарты

Устройство соответствует требованиям безопасности EN 61800-5-1 и EN 60204-1. Защита от перегрузки, перегрева, короткого замыкания и потери фазы реализована внутренними схемами. Отсутствие сертификата ATEX делает его непригодным для взрывоопасных сред.

Преимущества

• Поддержка двух режимов управления: векторный (точная скорость) и скалярный (простое регулирование)
• Гибкая настройка через 5 цифровых входов и 2 аналоговых канала
• Интеграция в системы автоматизации по протоколу MODBUS RTU
• Низкий уровень шума при работе благодаря широтно-импульсной модуляции
• Энергоэффективность: снижение потребления при частичной нагрузке

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых условиях - степень защиты IP20 исключает воздействие внешней среды
• Нельзя использовать в взрывоопасных зонах (нет ATEX)
• Отсутствует USB и PROFINET - невозможна прямая связь с современными PLC без дополнительных шлюзов
• Максимальная частота 400 Гц требует специальных двигателей - стандартные асинхронники рассчитаны на 50–60 Гц
• Не рекомендуется для длительной работы на минимальных оборотах без принудительного охлаждения двигателя

Примеры использования

• Насосная установка: регулировка подачи воды по давлению в трубопроводе
• Вентиляционная система: изменение скорости вращения вентилятора в зависимости от температуры
• Ленточный конвейер: плавный запуск и остановка для защиты груза
• Компрессор: выключение при достижении нужного давления вместо постоянной работы

Практические советы

• Перед первым запуском проверьте соответствие номинала двигателя (не выше 1.5 кВт) и напряжения сети (380 В +-10%)
• Настройте параметры через ручной интерфейс перед подключением к MODBUS - проще диагностировать ошибки
• Используйте аналоговый вход 0 для сигнала 0–10 В от датчика давления или температуры - это основной способ автономного управления
• При использовании дистанционного управления убедитесь, что адрес устройства в MODBUS уникален в сети
• Обеспечьте свободное пространство вокруг корпуса - минимум 5 см спереди и с боков для теплоотвода
• Не подключайте конденсаторы повышения коэффициента мощности на выходе преобразователя - возможен отказ IGBT
