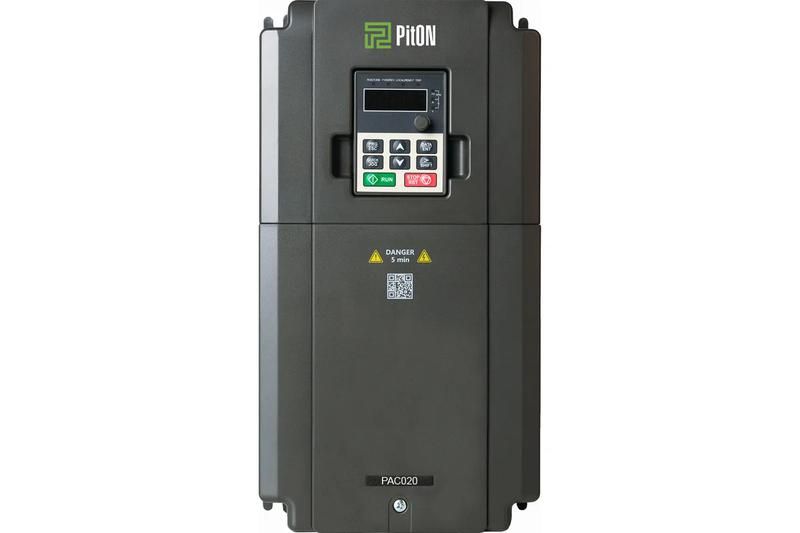

Преобразователь частоты тип PAC020 4кВт 400В IP20 PitON PAC020X009A5X3

Преобразователь частоты тип PAC020 4 киловатт 400 вольт IP20 от PitON предназначен для регулирования скорости трёхфазных асинхронных двигателей мощностью до 4 кВт. Устройство обеспечивает точное управление оборотами двигателя за счёт векторного и скалярного методов управления, что делает его подходящим как для насосных систем, так и для других общепромышленных задач. Артикул pac020x009a5x3 соответствует модели с номинальным током 9,5 А и степенью защиты IP20.

Назначение и область применения

Преобразователь частоты тип PAC020 4 киловатт 400 вольт IP20 используется для плавного запуска, остановки и регулирования скорости вращения электродвигателей. Подходит для оборудования с переменной нагрузкой: насосы, вентиляторы, компрессоры, конвейеры, питатели и другие механизмы, где важно экономить энергию или точно контролировать скорость.

Технические характеристики

• Напряжение питания: 380 В (трёхфазное)
• Номинальная мощность: 4 кВт
• Номинальный выходной ток: 9,5 А
• Выходная частота: до 400 Гц
• Частота сети: 50 Гц +-5%
• Допустимые колебания напряжения: +-10% от 380 В
• Степень защиты: IP20 - защита от контакта с пальцами и крупными предметами, но не от пыли и воды
• Управление: векторное и скалярное
• Цифровые входы: 5 шт. (для сигналов старта, останова, переключения режимов)
• Цифровой выход: 1 шт. (сигнализация состояния или аварии)
• Аналоговые входы: 2 шт. (например, для подключения потенциометра или датчика давления)
• Аналоговые выходы: 2 шт. (можно использовать для передачи сигнала частоты или тока)
• Интерфейсы связи: MODBUS RTU через порт RS-485
• Задание параметров: ручное (через кнопки на устройстве) или дистанционное (по MODBUS)
• USB и PROFINET: отсутствуют

Совместимость и монтаж

Преобразователь частоты тип PAC020 4 киловатт 400 вольт IP20 совместим с трёхфазными асинхронными двигателями мощностью до 4 кВт и током до 9,5 А. Для установки требуется свободное место в щите с достаточным охлаждением - устройство не имеет встроенного вентилятора и требует принудительной вентиляции при длительной работе на максимальной нагрузке. Монтаж выполняется на DIN-рейке или с помощью крепёжных отверстий на корпусе. Кабельные вводы должны быть герметизированы, поскольку IP20 не защищает от попадания пыли и влаги внутрь устройства.

Безопасность и стандарты

Преобразователь частоты тип PAC020 4 киловатт 400 вольт IP20 соответствует требованиям безопасности для электрооборудования низкого напряжения. Стандарты EN 61800-5-1 и IEC 61800-3 соблюдены для электромагнитной совместимости и защиты от поражения током. Устройство предназначено для использования внутри закрытых распределительных щитов.

Преимущества

• Поддержка двух режимов управления - векторный (точная регулировка момента) и скалярный (упрощённое управление для базовых задач)
• Гибкая настройка через цифровые и аналоговые каналы - можно интегрировать в автоматические системы
• MODBUS RTU позволяет легко подключить устройство к PLC или SCADA-системам
• Широкий диапазон допустимых колебаний напряжения сети (+/-10%) повышает устойчивость работы в условиях нестабильного питания
• Экономия энергии за счёт снижения оборотов двигателя при неполной нагрузке

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита
• Не подходит для открытых площадок или помещений с высокой запылённостью из-за степени защиты IP20
• Не имеет встроенных интерфейсов PROFINET или Ethernet - нельзя подключить напрямую к современным промышленным сетям без маршрутизатора
• Не рекомендуется для двигателей выше 4 кВт - возможен перегрев и отказ
• Отсутствие USB - невозможно программирование через компьютер без стороннего адаптера

Примеры использования

• Насосная станция: плавный запуск и регулировка подачи воды в зависимости от давления
• Вентиляционная система: изменение скорости вентилятора по температуре помещения
• Конвейерная линия: согласование скорости движения с производительностью участков
• Компрессор: выключение при достижении нужного давления вместо постоянной работы

Практические советы

• Выбирайте двигатель с номинальным током ≤ 9,5 А - даже если мощность ниже 4 кВт, но ток выше, устройство будет работать в аварийном режиме
• Для дистанционного управления используйте модуль RS-485 с терминалами 120 Ом на конце цепи - это исключит помехи
• При использовании аналогового входа для задания частоты подключайте потенциометр 1–10 кОм - слишком большое сопротивление вызовет неточность
• Обязательно проверьте посадочные размеры перед монтажом - корпус может отличаться от других моделей PitON
• Не забывайте про тепловую нагрузку: при работе на 90% нагрузки более 8 часов в день необходима принудительная вентиляция щита
