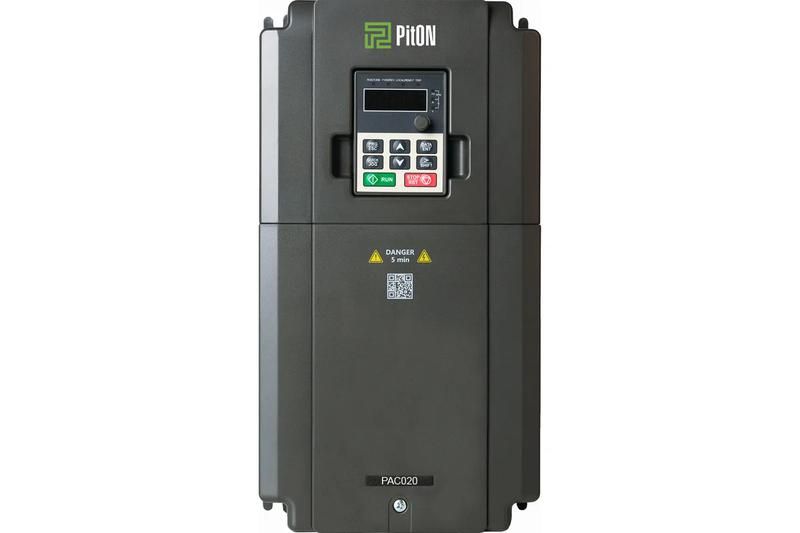

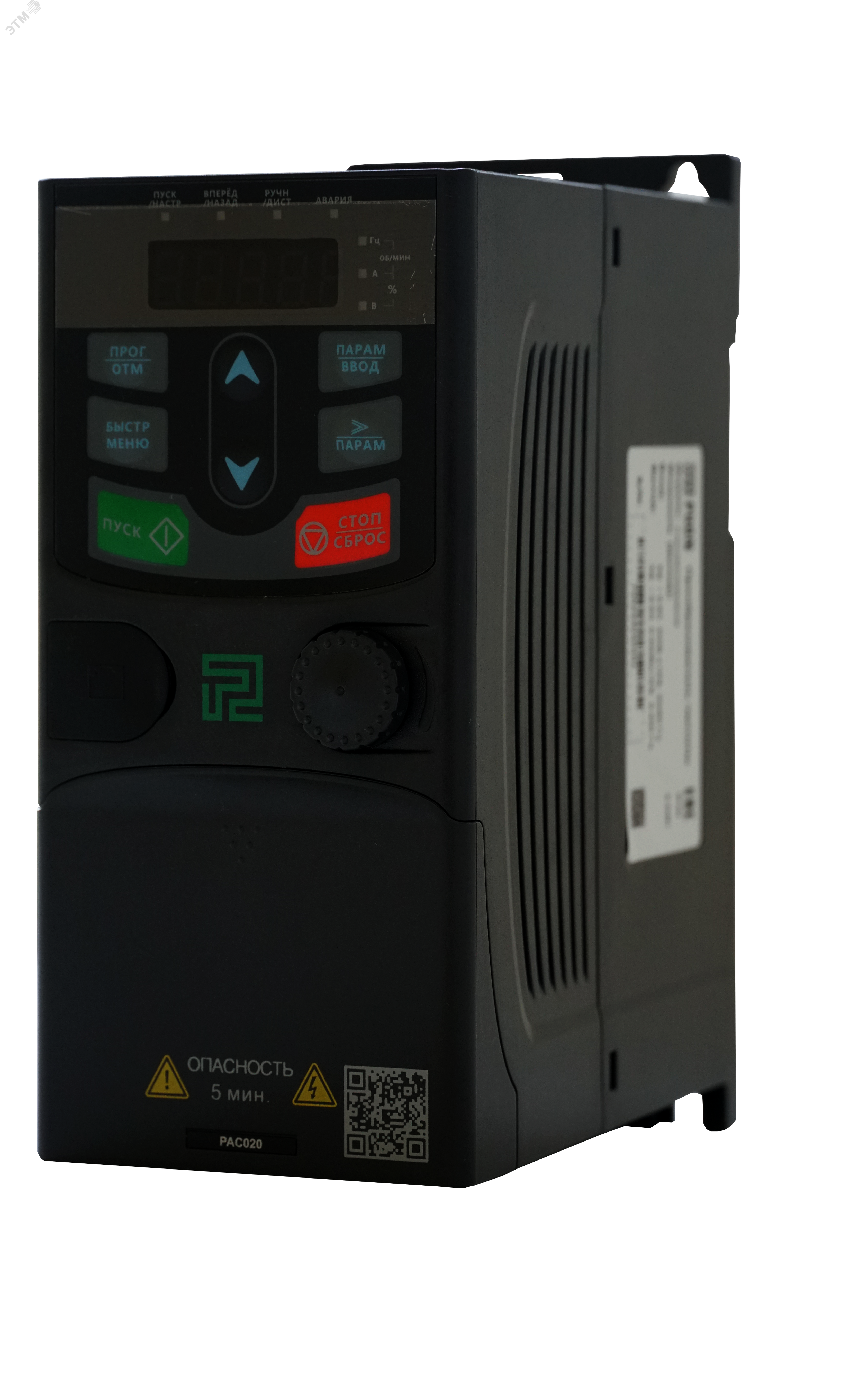

Преобразователь частоты тип PAC020 5.5кВт 400В IP20 PitON PAC020X014AX3

Преобразователь частоты тип PAC020 5.5 кВт 400В IP20 от бренда PitON предназначен для регулирования скорости трёхфазных асинхронных двигателей. Модель обеспечивает точное управление на базе векторного и скалярного алгоритмов, подходит для насосов, вентиляторов и других промышленных механизмов. Артикул pac020x014ax3 соответствует версии с номинальным током 14 А.

Назначение и область применения

Преобразователь частоты тип PAC020 5.5 кВт 400В IP20 используется для управления скоростью вращения электродвигателей, что позволяет экономить энергию и повышать точность процессов. Подходит для установки в системах водоснабжения, вентиляции, конвейерах, компрессорах и другом оборудовании с переменной нагрузкой. Работает с двигателями до 5,5 кВт при напряжении 400 В.

Технические характеристики

• Напряжение питания: 400 В +-10%, трёхфазное
• Номинальная мощность: 5,5 кВт
• Номинальный выходной ток: 14 А
• Выходная частота: до 400 Гц
• Частота сети: 50 Гц, допустимое отклонение +-5%
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды; требует установки в закрытом щите
• Управление: векторное и скалярное - обеспечивают высокую точность и стабильность момента
• Цифровые входы: 5 - для сигналов запуск/останов, переключение скоростей, внешних команд
• Цифровой выход: 1 - для сигнализации состояния (например, “работа”, “ошибка”)
• Аналоговые входы: 2 - для подключения потенциометров, датчиков давления или температуры
• Аналоговые выходы: 2 - для передачи значений частоты, тока или температуры на контроллер
• Интерфейсы связи: MODBUS RTU через порт RS-485 - для интеграции в автоматизированные системы
• Задание параметров: ручное (через кнопки на устройстве) или дистанционное (по MODBUS)
• USB-порт и PROFINET: отсутствуют - не предназначена для подключения к ПК или современным Ethernet-сетям

Совместимость и монтаж

Преобразователь частоты тип PAC020 5.5 кВт 400В IP20 совместим с большинством трёхфазных асинхронных двигателей мощностью до 5,5 кВт. Для монтажа требуется:

• Установка в электрическом шкафу с защитой от пыли и влаги (IP20 не выдерживает открытую среду)
• Подключение к сети 400 В с соблюдением полярности L1/L2/L3/N/PE
• Подвод кабелей к клеммам: питание - сверху, двигатель - снизу (стандартная схема)
• Обязательное заземление корпуса
• Использование кабелей сечением не менее 2,5 мм2 для силовой цепи (при длине до 50 м)
• RS-485 (A/B) подключается экранированным кабелем, экран - только на одной стороне (контроллер)

Безопасность и стандарты

Преобразователь частоты тип PAC020 5.5 кВт 400В IP20 соответствует требованиям безопасности EN 61800-5-1 и EN 60204-1. Защита от перегрузки, перегрева, короткого замыкания и пропадания фазы реализована внутренними схемами. Устройство не имеет встроенной функции автономного отключения при аварии - необходимо использовать внешние контакторы и устройства защиты.

Преимущества

• Экономия энергии до 30–50% за счёт снижения оборотов при неполной нагрузке
• Гибкая настройка: два режима управления позволяют адаптировать работу под любую задачу
• Простой интерфейс: ручное управление без ПК, удобно для обслуживания на объекте
• Интеграция в SCADA-системы через MODBUS RTU - совместим с большинством промышленных контроллеров
• Наличие двух аналоговых выходов упрощает сбор данных без дополнительных датчиков

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита
• Не работает вне шкафа - степень защиты IP20 исключает использование на открытом воздухе или в сырых помещениях
• Нет поддержки PROFINET, EtherCAT, CANopen - не подходит для новых сетевых решений
• Не рекомендуется для однофазных двигателей или постоянного тока
• Максимальная частота 400 Гц - недостаточна для высокоскоростных шпиндели или специализированного оборудования
• Отсутствие USB - нельзя настраивать через компьютер без дополнительного модуля

Примеры использования

• Насосная станция: регулирует подачу воды в зависимости от давления в трубопроводе
• Вентиляционная система: изменяет скорость вентилятора по уровню CO₂
• Конвейер: плавный пуск и остановка, предотвращает проскальзывание грузов
• Компрессор: снижает потребление электроэнергии при малой нагрузке
• Ленточные транспортеры: согласование скорости с другими участками линии

Практические советы

• Перед первым запуском проверьте правильность подключения кабелей - неверная фазировка вызывает вращение двигателя в обратную сторону
• Настройте параметры ускорения и замедления - слишком быстрый пуск создаёт ударные нагрузки на механику
• Для работы с датчиками используйте аналоговый вход AI1 - он лучше подходит для сигналов 0–10 В
• При использовании MODBUS RTU задавайте адрес устройства (1–247) и скорость передачи (9600/19200 бод) одинаково на всех сторонах
• Не забудьте про радиатор охлаждения - при длительной работе на 90–100% нагрузки возможен перегрев даже при IP20
• Для сложных проектов скачайте руководство пользователя с сайта PitON - там есть готовые профили для насосов и вентиляторов
