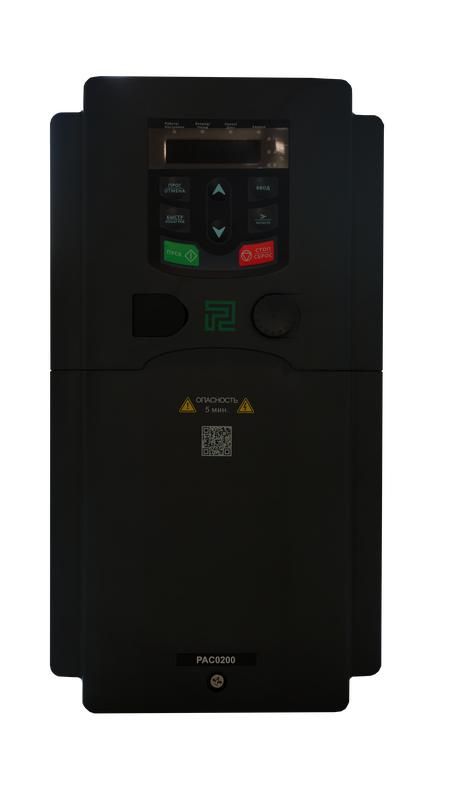

Преобразователь частоты тип PAC0200 Phd 75кВт Ihd 185А Pn 11кВт In 25А 400В IP20 PitON PAC0200X018A5X3

Преобразователь частоты PitON PAC0200 - устройство для регулирования скорости трёхфазного асинхронного двигателя мощностью до 7,5 кВт при питании от сети 400 В. Подходит для насосов, вентиляторов, конвейеров и других механизмов общего применения. Артикул pac0200x018a5x3 соответствует модели с номинальным током 25 А и степенью защиты IP20.

Назначение и область применения

Преобразователь частоты PitON PAC0200 предназначен для управления скоростью вращения электродвигателей переменного тока. Он позволяет плавно изменять частоту выходного напряжения, что снижает механические нагрузки на оборудование и уменьшает энергопотребление. Применяется в системах с постоянной или переменной нагрузкой: насосные станции, системы вентиляции, конвейерные линии, дробильные установки, компрессоры.

Технические характеристики

• Номинальная мощность: 7,5 кВт
• Номинальный выходной ток: 25 А
• Напряжение питания: 400 В, три фазы
• Частота сети: 50 Гц, допустимое отклонение +-5%
• Максимальная выходная частота: 400 Гц
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, не защищён от воды и пыли
• Количество цифровых входов: 9 - для подключения кнопок, датчиков, сигналов запуска/останова
• Количество цифровых выходов: 2 - для сигнализации состояния, управления внешними устройствами
• Аналоговые входы: 3 - для подключения потенциометров, датчиков давления/температуры
• Аналоговые выходы: 2 - для передачи значений частоты, тока, температуры на контроллер
• Интерфейс связи: MODBUS RTU - возможность интеграции в автоматизированные системы через RS-485
• Способ задания параметров: ручной (через панель) и дистанционный (по модбасу)
• Количество интерфейсов: 1 - один порт RS-485 для связи

Указанные значения Phd=75 кВт, Ihd=185 А, Pn=11 кВт, In=25 А - это параметры перегрузочной способности и номинала для другого класса оборудования; в данном случае они не применяются к модели PAC0200 с мощностью 7,5 кВт.

Совместимость и монтаж

Преобразователь частоты PitON PAC0200 совместим с трёхфазными асинхронными двигателями мощностью до 7,5 кВт. Для подключения требуется:

• Трёхфазное питание 400 В +-5%, с заземлением
• Выходные кабели - медные, сечением не менее 4 мм2 (при длине до 50 м)
• Фильтр высших гармоник - рекомендован при длинных кабелях (>50 м) или чувствительном оборудовании
• Автоматический выключатель на входе - минимум 32 А, категории C или D
• Заземление корпуса - обязательно, согласно ПУЭ

Монтаж - на стену или DIN-рейку. Обеспечьте свободное пространство вокруг устройства: минимум 100 мм сверху и с боков для теплоотвода. Установка в закрытые шкафы требует принудительной вентиляции из-за ограниченной степени защиты IP20.

Безопасность и стандарты

Преобразователь частоты PitON PAC0200 соответствует требованиям EN 61800-5-1 (безопасность управляемых электроприводов) и EN 61800-3 (электромагнитная совместимость). Соответствие стандартам обеспечивает безопасную работу в промышленной среде. Наличие IP20 исключает использование в условиях повышенной влажности, пыли или агрессивной среды без дополнительной защиты шкафа.

Преимущества

• Гибкая настройка: 9 цифровых и 3 аналоговых входа позволяют реализовать сложные алгоритмы управления
• Поддержка MODBUS RTU - легко интегрируется в SCADA и PLC-системы
• Широкий диапазон частот (до 400 Гц) - подходит для высокоскоростных применений
• Ручной и удалённый контроль - удобно для обслуживания и автоматизации
• Защита от перегрузки, перенапряжения, перегрева - повышает надёжность работы

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита
• IP20 не защищает от пыли и влаги - нельзя использовать вне закрытых шкафов
• Не подходит для двигателей выше 7,5 кВт - риск перегрева и отказа
• Требуется стабильное напряжение сети - отклонение более 5% вызывает аварийную остановку
• Не имеет встроенного тормозного модуля - для быстрого останова нужен внешний тормозной резистор

Примеры использования

• Насосная станция: плавный пуск и регулировка расхода воды по давлению
• Конвейерная лента: изменение скорости в зависимости от загрузки
• Вентиляционная система: адаптация оборотов к уровню CO₂ в помещении
• Дробилка: снижение нагрузки при старте и предотвращение перегрузки

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может повредить двигатель
• Настройте параметры ускорения и замедления - слишком резкие изменения увеличивают ударные нагрузки
• Используйте фильтры EMI при наличии чувствительной аппаратуры рядом
• При использовании MODBUS - убедитесь, что адрес устройства уникален в сети, скорость - 9600 бод, паритет - None
• Регулярно очищайте радиаторы от пыли - особенно важно при работе в цехах с металлической стружкой
• Не забывайте про настройку максимальной частоты - она должна соответствовать номиналу двигателя
