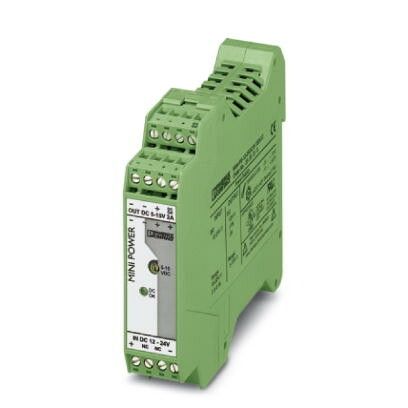

Преобразователь DC/DC MINI-PS- 12- 24DC/ 5-15DC/2 | 2320018 Phoenix Contact

Преобразователь DC/DC MINI-PS-12-24DC/5-15DC/2 от Phoenix Contact — компактный модуль для преобразования напряжения постоянного тока в устройствах с ограниченным пространством. Подходит для автоматизации, промышленной электроники и систем управления, где требуется стабильное питание 5–15 В от входного напряжения 12–24 В.

Назначение и область применения

Преобразователь DC/DC MINI-PS-12-24DC/5-15DC/2 предназначен для снижения и стабилизации входного напряжения постоянного тока. Он принимает питание от источника 12–24 В и выдаёт на выходе устойчивые значения 5–15 В. Применяется там, где необходимо надёжное и компактное решение для питания контроллеров, сенсоров, коммуникационных модулей и других низковольтных устройств.

Технические характеристики

• Входное напряжение: 12–24 В постоянного тока
• Выходное напряжение: 5–15 В постоянного тока (регулируемое)
• Максимальная выходная мощность: 2 Вт
• Конструкция: DIN-рейка, миниатюрный форм-фактор
• Работает в широком температурном диапазоне — от -25 °C до +70 °C
• Защита от перегрузки и короткого замыкания

Совместимость и монтаж

Преобразователь DC/DC MINI-PS-12-24DC/5-15DC/2 монтируется на шину DIN 35 мм. Клеммы для подключения проводов — винтовые, рассчитаны на сечение до 2,5 мм². Для правильной установки важно соблюдать полярность: положительный (+) и отрицательный (-) выводы должны соответствовать источникам питания и нагрузке. Устройство не требует внешнего охлаждения при работе в пределах допустимой температуры.

Преимущества

• Узкий корпус позволяет использовать его в плотно укомплектованных распределительных щитах
• Стабильное выходное напряжение даже при колебаниях входного сигнала
• Автоматическая защита от перегрузки продлевает срок службы
• Поддерживает широкий диапазон выходных значений — можно настроить под конкретную нагрузку

Ограничения применения

• Не предназначена для работы при напряжении выше 24 В — возможен выход из строя
• Мощность всего 2 Вт — не подходит для питания двигателей, нагревателей или мощных плат
• Не имеет гальванической изоляции между входом и выходом — нельзя применять в цепях, требующих разделения потенциалов
• Не защищён от бросков напряжения выше класса защиты устройства — рекомендуется использование фильтров или TVS-диодов при наличии импульсных помех

Примеры использования

• Питание PLC-модулей в панелях управления
• Обеспечение стабильного 12 В для CAN-интерфейсов
• Запитка датчиков давления и температуры в условиях нестабильного источника 24 В
• Интеграция в системы сбора данных на базе микроконтроллеров

Практические советы

• Перед установкой проверьте, что ваш источник питания действительно выдаёт 12–24 В — завышенное напряжение повредит преобразователь DC/DC MINI-PS-12-24DC/5-15DC/2
• Если используется длинный кабель от источника, учтите падение напряжения — лучше выбирать верхнюю границу входного диапазона (24 В)
• Для высокочастотных помех в окружении добавьте фильтр на входе — особенно вблизи частотных преобразователей или сварочных аппаратов
• При использовании нескольких таких преобразователей в одном щите следите за суммарной тепловой нагрузкой — они не имеют вентиляторов и рассеивают тепло через корпус
