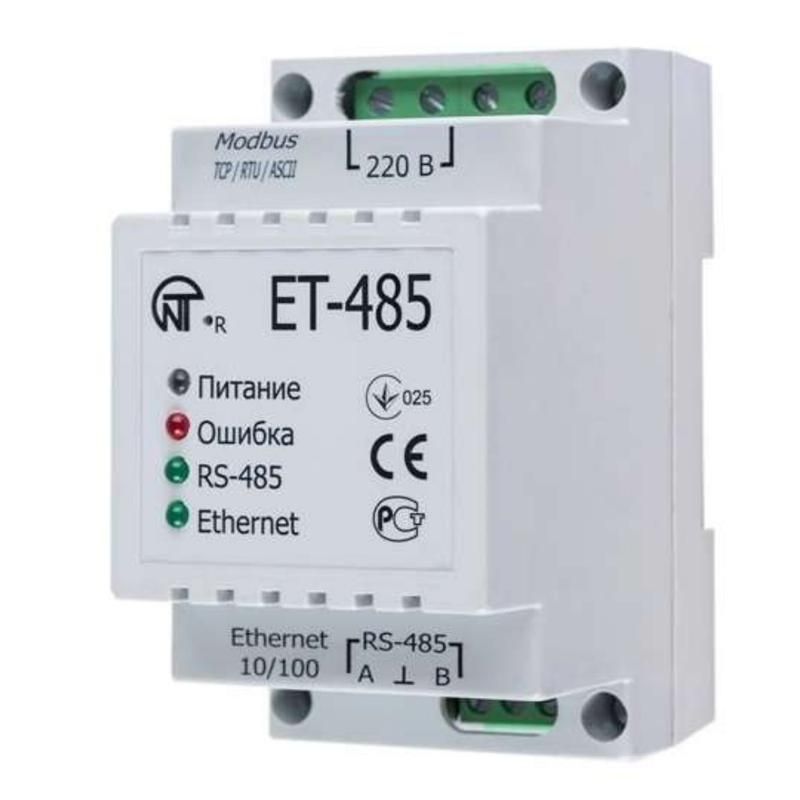

Преобразователь интерфейсов ЕТ-485 (24 V) (точка доступа к NT Cloud (Ethernet) RS-485 питание 220В или 7-24В к-во модулей - 3 НовАтек-Электро 3425680485 24

Преобразователь интерфейсов ЕТ-485 (24 V) RS-485 Ethernet питание 220 В или 7-24 В, 3 модуля от НовАтек-Электро преобразует сигналы между сетью Ethernet и последовательным интерфейсом RS-485, позволяя подключить оборудование Modbus к локальной сети. Артикул 3425680485 24 рассчитан на работу в промышленной среде с питанием от 24 В или 220 В.

Назначение и область применения

Преобразователь интерфейсов ЕТ-485 используется для связи оборудования с интерфейсом RS-485 (например, датчиков, контроллеров, частотников) с компьютерами, PLC или серверами через Ethernet. Он работает как Modbus-сервер: принимает запросы от клиентов по сети и пересылает их на устройства в шине RS-485, возвращая ответы обратно. Подходит для автоматизации производственных линий, систем теплоснабжения, энергоучёта и других задач, где требуется централизованное управление несколькими устройствами по одной шине.

Технические характеристики

• Напряжение питания: 24 В постоянного тока или 220 В переменного тока — возможность подключения к двум типам сетей без внешнего блока питания.
• Первичный интерфейс: RS-485, двухпроводной, дифференциальный, с поддержкой двунаправленной передачи.
• Скорость передачи: до 100 000 Кбит/с (100 Мбит/с) — совместим с большинством современных устройств Modbus RTU.
• Мощность потребления: 0,05 кВА — низкий расход энергии, не нагружает источник питания.
• Рабочая температура: от -35 °C до +55 °C — устойчив к экстремальным условиям на производстве.
• Степень защиты: IP40 — защищён от контакта с предметами более 1 мм, но не от воды и пыли.
• Климатическое исполнение: УХЛ3.1 — предназначено для работы в помещениях с умеренным климатом, возможны колебания влажности.
• Индикация: есть светодиоды — показывают состояние питания, активность порта Ethernet и передачу данных по RS-485.
• Форм-фактор: 3 модуля DIN — занимает 54 мм по ширине, удобно монтируется в щите.

Совместимость и монтаж

Преобразователь интерфейсов ЕТ-485 монтируется на стандартную DIN-рейку 35 мм. Для подключения RS-485 используются винтовые зажимы — надёжно фиксируют провода сечением до 2,5 мм². Ethernet-порт — RJ45, поддерживает 10/100 Мбит/с, автосогласование скорости и режима дуплекса. Подключение к сети осуществляется обычным UTP-кабелем Cat5e или выше. Устройство совместимо с любыми Modbus TCP-клиентами: SCADA-системами, HMI, ПЛК, ПК с программами типа ModScan, QModMaster, Node-RED.

Безопасность и стандарты

Преобразователь интерфейсов ЕТ-485 соответствует требованиям безопасности для промышленного оборудования. Корпус выполнен из самозатухающего пластика, соответствует нормам UL94 V-0. Электромагнитная совместимость обеспечена в рамках требований ГОСТ Р 51317.4.2 и ГОСТ Р 51317.4.3. Применение в системах управления не требует сертификатов взрывозащиты — устройство не предназначено для опасных зон.

Преимущества

• Поддержка двух вариантов питания — можно использовать как от промышленной 24 В, так и от бытовой 220 В сети.
• Высокая скорость передачи — позволяет работать с большим числом устройств без задержек.
• Чёткая индикация состояния — снижает время диагностики отказов.
• Минимальная нагрузка на сеть — всего 0,05 кВА, не требует выделенного контура питания.
• Готовый Modbus TCP-сервер — не нуждается в настройке протокола, сразу после включения готов к работе.

Ограничения применения

• Не подходит для установки во влажных, запылённых или открытых помещениях — степень защиты IP40 не предохраняет от брызг и пыли.
• Не имеет гальванической развязки между Ethernet и RS-485 — при высоких помехах или разнице потенциалов возможны повреждения; рекомендуется применять сушители помех или оптопары на длинных линиях.
• Не поддерживает Modbus ASCII или другие протоколы — только Modbus RTU/TCP.
• Не предусматривает резервирования питания или каналов — одиночное устройство, без redundancy.

Примеры использования

• Объединение нескольких термостатов и датчиков давления на котельной в одну сеть Modbus, доступную через SCADA-систему.
• Связь частотных преобразователей с ПЛК через Ethernet, когда все устройства подключены по шине RS-485.
• Централизованный сбор показаний счётчиков электроэнергии с выводом данных на сервер учёта.
• Интеграция старого оборудования с новыми системами управления без замены всей аппаратуры.

Практические советы

• При использовании питания 220 В убедитесь, что напряжение стабильно — скачки могут вызывать сбои в работе.
• На шине RS-485 обязательно используйте оконечные резисторы 120 Ом на крайних устройствах — это исключает отражения сигнала и гарантирует стабильную связь.
• Провода RS-485 лучше прокладывать отдельно от силовых кабелей — минимизируйте влияние электромагнитных помех.
• Проверьте адресацию устройств в сети Modbus — каждый должен иметь уникальный ID от 1 до 247.
• Длина линии RS-485 не должна превышать 1200 метров при скорости 100 Кбит/с — при увеличении скорости допустимая длина уменьшается.
• При монтаже в щиту оставьте свободное пространство вокруг устройства — он немного греется при длительной нагрузке.
