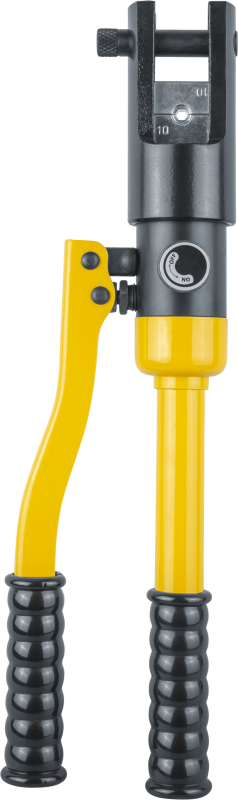

Пресс гидравлический 80 387 NHT-Pg03-10-120 (ручной; плавный ход) Navigator 80387 24794

Пресс гидравлический ручной 10-120 мм2 плавный ход NHT-Pg03-10-120 - надёжный инструмент для профессиональной опрессовки наконечников и гильз на кабелях с жилами от 10 до 120 мм2. Бренд Navigator и артикул NHT-Pg03-10-120 указывают на серию NHT-PG, предназначенную для точной и долговечной работы в условиях частой нагрузки.

Назначение и область применения

Пресс гидравлический ручной 10-120 мм2 плавный ход NHT-Pg03-10-120 используется для обжима неизолированных медных, алюминиевых и алюмомедных наконечников и гильз на кабелях с жилами соответствующего сечения. Подходит для монтажа силовых соединений в распределительных щитах, трансформаторных подстанциях, на промышленном оборудовании и в энергетике. Инструмент применяется там, где требуется прочное, неразъёмное соединение без сварки или пайки.

Технические характеристики

• Диапазон сечений: 10–120 мм2 - позволяет работать с широким спектром кабелей, от средних до крупных сечений
• Тип привода: ручной - требует физического усилия оператора, но исключает зависимость от электроэнергии
• Тип прессформы: шестигранная - создаёт равномерное обжатие по периметру, предотвращает повреждение жилы
• Материал корпуса: сталь - обеспечивает прочность и устойчивость к механическим воздействиям
• Автоматический возврат: да - после завершения цикла пресс сам возвращается в начальное положение, снижает усталость оператора
• Цвет: желтый/черный - контрастная окраска повышает видимость и безопасность на рабочем месте

Совместимость и монтаж

Инструмент комплектуется сменными матрицами, которые позволяют менять тип обжима под нужное сечение. Для замены матриц необходимо использовать специальный ключ - он обычно входит в комплект. Установка происходит просто: совмещаются метки на матрице и корпусе, затем фиксируются болтами. Диаметр входного отверстия под кабель соответствует заявленному диапазону - проверьте соответствие сечения кабеля и выбранной матрицы перед работой. Пресс не требует внешнего питания, поэтому легко перемещается между объектами.

Безопасность и стандарты

Пресс гидравлический ручной 10-120 мм2 плавный ход NHT-Pg03-10-120 соответствует требованиям к качеству обжима, установленным в ГОСТ Р МЭК 60352-2 и DIN 46234. Шестигранная форма обжима обеспечивает механическую и электрическую надёжность соединения, что важно для соблюдения норм безопасности в электромонтаже. Работа с инструментом не требует защиты от поражения током - он не использует электричество. Однако следует избегать использования в условиях повышенной влажности без дополнительной защиты.

Преимущества

• Увеличенная плавность хода на 50% - благодаря укороченному шагу движения штампа, усилие распределяется равномернее, снижается риск перегрузки механизма
• Высокоточные безлюфтовые матрицы - обеспечивают точный и повторяемый результат, минимизируют брак
• Автоматический возврат - экономит время и силы при многочисленных операциях
• Комплект сменных матриц - один инструмент покрывает весь диапазон 10–120 мм2, не нужны дополнительные устройства
• Ремкомплект с уплотнительными кольцами - продлевает срок службы гидравлической системы без необходимости замены всего пресса

Ограничения применения

• Не подходит для обжима изолированных наконечников - работает только с неизолированными контактами
• Не рекомендован для работы с жилами меньше 10 мм2 - возможна недостаточная плотность обжима
• Не предназначен для постоянной интенсивной работы более 10–15 циклов в минуту - перегрев гидросистемы возможен
• Требует регулярной смазки гидравлического цилиндра - игнорирование этого правила сокращает срок службы
• Неэффективен в условиях сильной запылённости без защиты - попадание пыли внутрь механизма может вызвать отказ

Примеры использования

• Обжим медных наконечников на кабеле 70 мм2 перед подключением к автоматическому выключателю в щите
• Соединение алюминиевой жилы с гильзой при ремонте воздушной ЛЭП
• Подключение силового кабеля 120 мм2 к шине распределительного устройства на промышленном предприятии
• Монтаж заземления с использованием алюмомедного наконечника на кабеле 25 мм2

Практические советы

• Перед каждым использованием проверяйте состояние уплотнителей - при появлении капель масла заменяйте кольца из ремкомплекта
• Выбирайте матрицу строго по сечению кабеля - использование матрицы для меньшего сечения приведёт к деформации контакта
• Не допускайте перекоса кабеля при вставке - это влияет на качество обжима и может повредить матрицу
• Храните пресс в сухом месте, лучше в оригинальной сумке - даже стальной корпус подвержен коррозии при постоянной влажности
• После 50–100 циклов проведите профилактику: очистите направляющие, смажьте шток и проверьте герметичность
