Пресс-клещи с набором матриц CTN серия ПРОФИ - 80102 КВТ

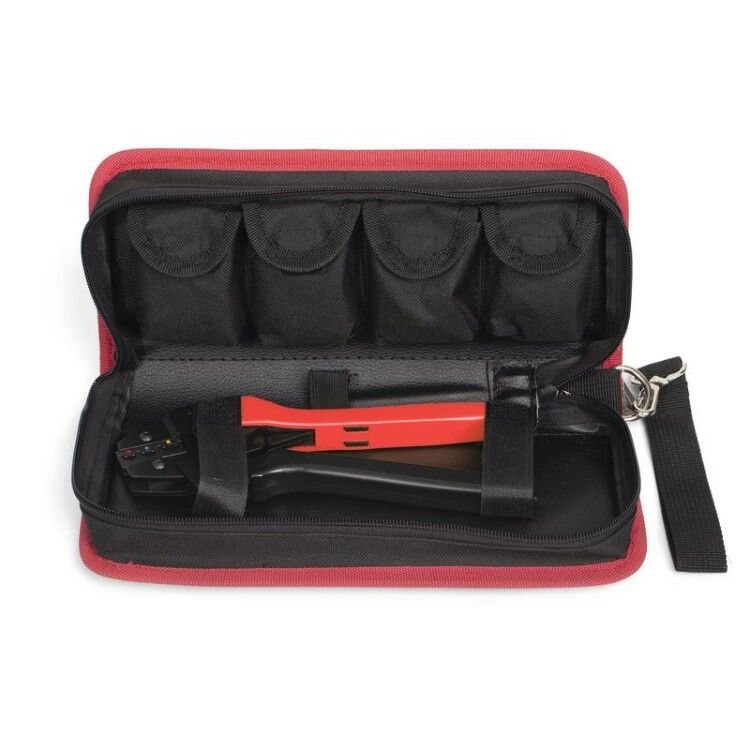

Пресс-клещи CTN серия ПРОФИ с набором матриц - это надежный ручной инструмент для профессионального обжима кабельных наконечников и соединителей в условиях электромонтажа. Комплект включает сам инструмент, пять сменных матриц и прочную сумку, что делает его удобным решением для мастеров, работающих с проводами различного сечения.

Назначение и область применения

Пресс-клещи CTN серия ПРОФИ предназначены для качественного обжима кабельных наконечников и соединителей в процессе электромонтажных работ. Подходят для работы с изолированными и неизолированными наконечниками, автоклеммами, гильзами и втулочными соединителями. Часто используются на объектах с распределительными щитами, промышленном оборудовании, системах автоматизации и энергообеспечения.

Технические характеристики

• Тип привода: ручной
• Максимальное сечение обжимаемых наконечников: 25 мм2
• Форма опрессовки: овальная, трапециевидная, лепестковая, клиновидная - в зависимости от матрицы
• Материал корпуса: сталь хром-ванадиевая, толщиной 3 мм
• Покрытие корпуса: тефлоновое, устойчивое к абразии и коррозии
• Длина инструмента: 200 мм
• Вес инструмента: 0,44 кг, вес всего комплекта: 1,00 кг
• Габариты сумки: 295×250×60 мм
• Материал сумки: полиэстер 1680D Oxford
• Усилие прижима: снижено на 30% по сравнению с аналогичными моделями
• Наличие регулятора прижимного усилия матриц
• Тип управления: ручное
• Наличие блокиратора и фиксации рабочего положения

Совместимость и монтаж

Пресс-клещи CTN серия ПРОФИ совместимы только с собственным набором сменных матриц, входящих в комплект. Они **несовместимы** с матрицами других брендов, в частности с матрицами МПК (КВТ). Для правильного монтажа:

• Выбирайте матрицу по типу и сечению наконечника - каждая матрица рассчитана на конкретный диапазон.
• Убедитесь, что наконечник полностью вошел в матрицу до упора перед смыканием.
• Используйте регулятор усилия для точной настройки давления - особенно при работе с тонкими жилами.
• Параллельное смыкание матриц обеспечивает равномерное распределение нагрузки - это предотвращает деформацию контакта и повышает надежность соединения.

Безопасность и стандарты

Инструмент соответствует требованиям безопасности при ручном электромонтаже. Тефлоновое покрытие защищает от перегрева и скольжения, а блокиратор и фиксация предотвращают случайное срабатывание. Отсутствие электрической проводимости корпуса позволяет безопасно использовать инструмент вблизи под напряжением, однако он не является электроизолирующим средством - не применяйте для работ под напряжением без защиты.

Преимущества

• Снижение усилия на 30% - уменьшается усталость рук при длительной работе.
• Улучшенный рычажный механизм обеспечивает плавный и контролируемый обжим.
• Тефлоновое покрытие увеличивает срок службы и легко моется даже после работы с грязью и маслом.
• Удлинённые рукоятки обеспечивают лучший момент силы и комфорт при применении.
• Наличие регулятора усилия позволяет адаптировать инструмент под разные материалы и условия.
• Сумка с четырьмя карманами и вместимостью до 9 матриц (включая установленную) - всё под рукой, никаких потерь.

Ограничения применения

• Не подходят для обжима наконечников с сечением более 25 мм2 - требуется другой инструмент.
• Запрещено использование матриц от других брендов - риск повреждения инструмента и некачественного обжима.
• Не предназначен для работы с алюминиевыми штырями или специализированными герметичными соединителями без проверки совместимости.
• Не следует применять при температуре ниже –10 C - материал становится менее пластичным, возрастает риск трещин в корпусе.

Примеры использования

• Обжим НШВИ на медных жилах сечением 1,5 мм2 при установке автомата в распределительном щите.
• Подключение автоклемм 4,8 мм к проводам питания на станках с ЧПУ.
• Монтаж гильз ГС на многожильных кабелях в системах освещения общественных зданий.
• Сборка цепей управления в промышленных пультах с использованием НКИ и НШПИ.

Практические советы

• Перед первым использованием протестируйте работу каждой матрицы на обрезке провода того же сечения - это поможет выявить нужное усилие.
• Проверяйте состояние матриц каждые 50–100 операций - при появлении забоин или износа заменяйте их немедленно.
• Храните инструмент в сумке с закрытой молнией - так предохраняете матрицы от пыли и механических повреждений.
• При работе с тонкими жилами (до 1 мм2) используйте минимальное усилие - переобжим приводит к обрыву проводников.
• Снимайте матрицу с инструмента при длительных перерывах - это продлевает жизнь пружины и механизму фиксации.
