Многофункциональный измерительный прибор PD7777-3S4 380V 5A 3ф 96x96 светодиод. дисплей RS485 | 765087 CHINT

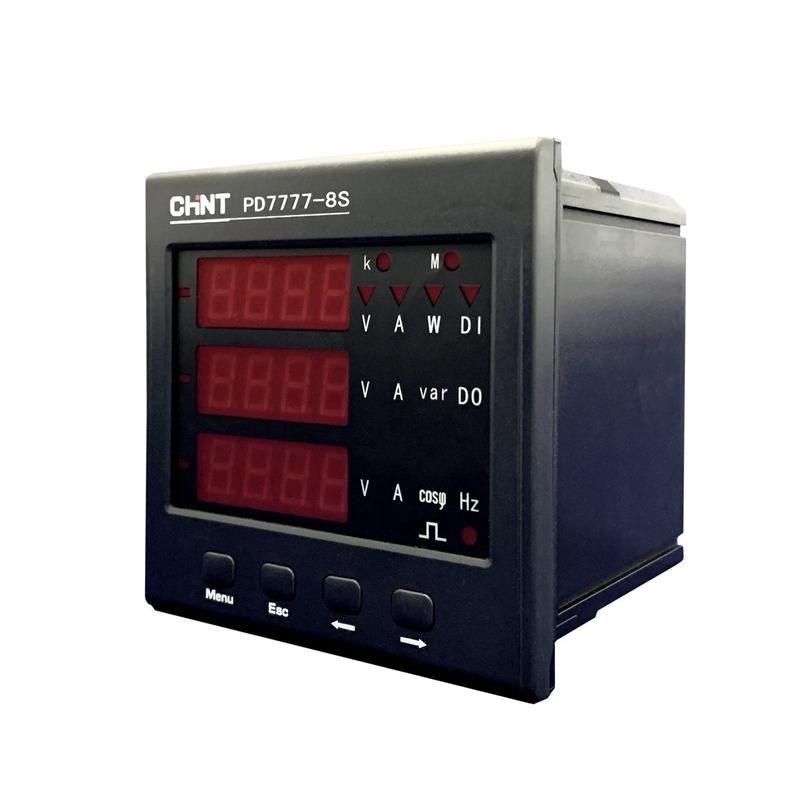

Измерительный прибор многофункциональный PD7777-3S4 от бренда CHINT - компактное устройство с размером корпуса 96×96 мм, предназначенное для точного контроля трёхфазных электрических параметров в промышленных системах. Он сочетает функции измерения, отображения и передачи данных через RS-485, что делает PD7777-3S4 удобным решением для автоматизации и мониторинга энергопотребления.

Назначение и область применения

Измерительный прибор многофункциональный PD7777-3S4 используется для сбора и отображения основных параметров трёхфазной сети: тока, напряжения, активной и реактивной мощности, коэффициента мощности, частоты, а также учёта потреблённой и возвращённой электроэнергии. Подходит для установки на щитах управления, в цепях питания оборудования, на участках с высокой нагрузкой - например, на насосных станциях, конвейерах, прессах, HVAC-системах и других промышленных объектах. Благодаря наличию интерфейса RS-485, PD7777-3S4 легко интегрируется в системы SCADA, АСУ ТП и другие автоматизированные платформы.

Технические характеристики

• Фазность: 3-фазная система
• Номинальный ток: 5 А (по входному токовому каналу)
• Номинальное напряжение: до 380 В переменного тока
• Интерфейс связи: RS-485, протокол Modbus RTU
• Дисплей: LED, 96×96 мм, отображает текущие значения и состояние
• Измеряемые параметры: ток, напряжение, активная/реактивная мощность, коэффициент мощности, частота, прямая/обратная энергия, четырёхквадрантная реактивная энергия
• Выходы: 4 канала аналогового выхода, 4 канала дискретного выхода (сигнализация и управление)
• Настройка: программирование всех параметров через меню устройства (коэффициенты ТТ/ТН, адрес, скорость передачи, пороги аварийной сигнализации и др.)

Совместимость и монтаж

Измерительный прибор многофункциональный PD7777-3S4 монтируется в шкафы управления с отверстием 91×91 мм. Для подключения используются клеммы на тыльной стороне: фазы L1–L3, N, токовые входы (Ia, Ib, Ic), питание 220 В AC или DC (уточните в документации), а также RS-485 A/B. Кабели рекомендуется экранировать, особенно при длинных линиях связи. Установка возможна в условиях температур от -10C до +55C. Обязательно соблюдайте полярность при подключении RS-485 и заземление корпуса.

Безопасность и стандарты

Измерительный прибор PD7777-3S4 соответствует требованиям безопасности EN 61010-1 (класс защиты II) и имеет степень защиты IP54 на лицевой панели. Протокол Modbus RTU обеспечивает надёжную передачу данных в шумных промышленных средах. Напряжение питания допускает вариации +-15%, что повышает отказоустойчивость в сетях с нестабильным качеством электроэнергии.

Преимущества

• Многопараметричность: один прибор заменяет несколько однозадачных измерителей
• Гибкая настройка: все параметры (коэффициенты трансформаторов, адрес, скорости, пороги) программируются пользователем
• Поддержка четырёхквадрантного учёта: позволяет точно контролировать выработку и возврат реактивной энергии
• Цифровой интерфейс RS-485: совместим с большинством промышленных контроллеров и HMI
• Локальное отображение: LED-экран показывает актуальные данные даже без внешней системы

Ограничения применения

• Не предназначена для работы в средах с повышенной взрывоопасностью (не имеет взрывозащиты)
• Работает только с токовыми сигналами до 5 А - для больших токов требуются внешние трансформаторы тока
• Не поддерживает Ethernet, Wi-Fi или Bluetooth - только RS-485
• Не является сертифицированным счётчиком для коммерческого учёта электроэнергии - только для внутреннего мониторинга
• Питание 220 В - нельзя использовать в системах с постоянным током или низковольтными источниками (например, 24 В DC)

Примеры использования

• Контроль качества электроэнергии на линии питания станка с ЧПУ
• Автоматическое отключение оборудования при превышении тока или снижении напряжения
• Сбор данных по расходу энергии в цехе для анализа эффективности
• Интеграция в систему управления микросетью с возобновляемыми источниками (для учёта возврата энергии)
• Мониторинг коэффициента мощности и автоматическая коммутация конденсаторных установок через дискретные выходы

Практические советы

• Перед первым запуском проверьте коэффициенты трансформаторов тока (Ктт) и напряжения (Ктн) - они влияют на точность всех значений
• При использовании нескольких PD7777-3S4 в одной сети задавайте уникальные адреса (1–247)
• Скорость передачи по RS-485 лучше выбирать 9600 или 19200 бод - выше может вызывать ошибки при длинных кабелях
• Для долгих линий связи используйте двужильный экранированный кабель с заземлением экрана только на одном конце
• Чтобы не потерять настройки при отключении питания, убедитесь, что устройство получает стабильное питание - сбои могут сбросить временные параметры
• Обращайте внимание на тип подключаемых датчиков - PD7777-3S4 работает только с токовыми входами 0–5 А, не с 0–1 А и не с токовыми клещами без преобразования
