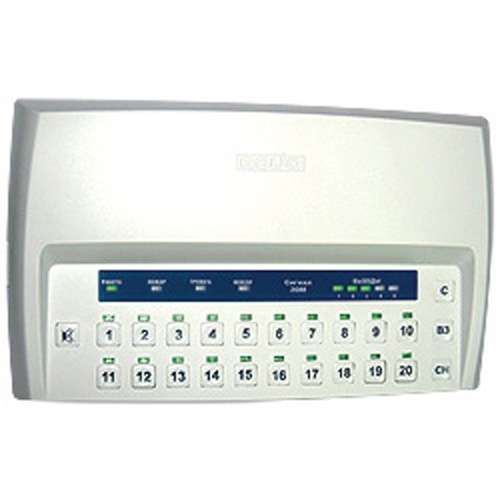

Прибор приемно-контрольный охранно-пожарный Сигнал-20М (20 ШС) Болид 201545

Прибор приемно-контрольный охранно-пожарный Сигнал-20М (20 ШС) от Болид предназначен для централизованного контроля состояния извещателей и кнопок тревоги в системах охранной и пожарной сигнализации. Устройство обеспечивает обработку сигналов с 20 шлейфов, формирование уведомлений и управление внешними устройствами - например, оповещателями или реле.

Назначение и область применения

Прибор приемно-контрольный охранно-пожарный Сигнал-20М (20 ШС) используется для сбора и анализа информации от извещателей дыма, тепла, пламени, а также от кнопок аварийного вызова и магнитоконтактных датчиков. Подходит для установки в офисах, торговых центрах, складах, жилых домах и других объектах, где требуется надежная система безопасности. Обеспечивает одновременный контроль двух типов зон: охранной и пожарной, что позволяет использовать один прибор вместо двух отдельных устройств.

Технические характеристики

• Количество шлейфов: 20 (шлейфы программируемые как охранно-пожарные)
• Рабочее напряжение: 220 В +-10%, 50 Гц
• Резервное питание: возможность подключения свинцово-кислотной АКБ 12 В/7–24 А·ч
• Выходы управления: 2 реле (для управления оповещателями, вентиляцией, светом)
• Индикация: светодиоды состояния каждого шлейфа, звуковая и световая сигнализация
• Габариты: 280×200×90 мм (без учета выступающих элементов)
• Степень защиты корпуса: IP30

Совместимость и монтаж

Прибор приемно-контрольный охранно-пожарный Сигнал-20М (20 ШС) совместим со всеми извещателями и кнопками, работающими по принципу замыкания/размыкания шлейфа - включая модели Болид и сторонних производителей с аналогичными параметрами. Для монтажа требуется закрепить прибор на стене с помощью кронштейнов, подключить сетевой кабель, резервную батарею и шлейфы извещателей. Каждый шлейф можно программировать через меню на передней панели: выбрать тип (охрана/пожар), режим работы (нормальный, контролируемый, с самоконтролем). Максимальная длина одного шлейфа - до 1000 метров при использовании медного провода сечением ≥0.5 мм2.

Безопасность и стандарты

Прибор приемно-контрольный охранно-пожарный Сигнал-20М (20 ШС) соответствует требованиям ГОСТ Р 53325-2012 и ГОСТ Р 53326-2012 для оборудования систем пожарной автоматизации. Имеет сертификат соответствия ЕАЭС. Напряжение питания и выходные реле защищены от перегрузок и коротких замыканий. Работает в температурном диапазоне +5…+40 C; не рекомендовано использование в условиях повышенной влажности (>90%) или в местах с постоянным воздействием воды.

Преимущества

• Универсальность: 20 шлейфов можно распределить между охраной и пожаром в любой пропорции - например, 10+10 или 15+5.
• Простота настройки: интерфейс на лицевой панели позволяет задавать параметры без компьютера.
• Поддержка резервного питания: при отключении сети прибор продолжает работать до 24 часов (при использовании подходящей АКБ).
• Локальная индикация: каждый шлейф имеет отдельный светодиод - сразу видно, какой извещатель сработал.

Ограничения применения

• Не поддерживает цифровые протоколы связи (например, Modbus, RS-485); нельзя подключать современные адресные извещатели.
• Отсутствуют Ethernet, Wi-Fi или GSM-модуль - удалённый доступ невозможен без дополнительных решений.
• Не предназначена для установки вне помещений или в сырых зонах (IP30 не защищает от влаги).
• Максимальная нагрузка на выходы реле - 5 А, что недостаточно для мощных систем вентиляции или насосов.

Примеры использования

• Жилой дом: 8 шлейфов - датчики дыма на этажах, 6 шлейфов - оконные контакты, 4 шлейфа - кнопки тревоги в комнатах.
• Офисное здание: 12 шлейфов - пожарные извещатели, 8 шлейфов - охрана входов и переговорных комнат.
• Склад: 15 шлейфов - тепловые извещатели, 5 шлейфов - датчики вскрытия хранилищ.

Практические советы

• Перед подключением проверьте сечение проводов в шлейфах - меньшее сечение увеличивает потери и снижает дальность действия.
• Для долгой работы от АКБ используйте батареи ёмкостью не менее 12 В / 18 А·ч - этого хватит на 18–24 часа автономной работы.
• Не запускайте тестовые срабатывания шлейфов без предварительного отключения подключенных оповещателей - возможен ложный вызов пожарной службы.
• Прибор Сигнал-20М (20 ШС) от Болид лучше всего применять там, где нужна простая, надёжная и недорогая система без сложной интеграции.
