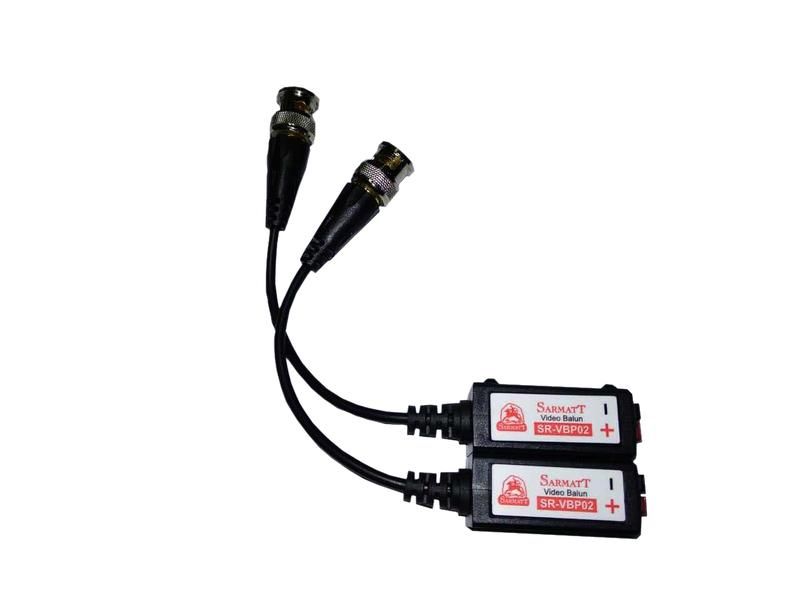

Приемопередатчик видеосигнала SR-VBP02 (парами) - 00090375 SarmaTT

Приемопередатчик видеосигнала SarmaTT 00090375 - одноканальное пассивное устройство для передачи видео по витой паре. Подходит для систем наблюдения с форматами AHD, CVI, TVI и CVBS, обеспечивает стабильную работу на расстояниях до 400 метров. Корпус SR-VBP02 позволяет компактно соединять несколько модулей друг с другом.

Назначение и область применения

Приемопередатчик видеосигнала SarmaTT 00090375 используется для передачи аналогового видеосигнала от камеры к DVR или монитору через обычный сетевой кабель (UTP Cat5e/Cat6). Устройство работает без внешнего питания - питание получает сигнал от источника. Применяется там, где сложно проложить коаксиальный кабель: в старых зданиях, на объектах с ограниченным доступом, в системах с большим числом камер, требующих экономии проводов.

Технические характеристики

• Тип: пассивный приемопередатчик (без питания)
• Поддерживаемые форматы: AHD, CVI, TVI, CVBS
• Разрешение: до 5 Мп, 4 Мп, 3 Мп, 1080P, 720P, 960H
• Формат сигнала: NTSC, PAL
• Максимальное расстояние передачи:
  • AHD / CVI - до 400 м
  • TVI / CVBS - до 300 м
• Помехоустойчивость: 60 дБ
• Сопротивление входа BNC: 75 Ом
• Сопротивление линии UTP: 100 Ом
• Рабочий диапазон температур: -30 C … +70 C
• Влажность: до 95 % (без конденсации)
• Габариты: 18×20×39 мм
• Конструкция корпуса: SR-VBP02 - возможность штабелирования
• Разъём: BNC (вход), зажимные контакты (выход на UTP)
• Тип связи: медная витая пара

Совместимость и монтаж

Устройство совместимо с любыми камерами и рекордерами, поддерживающими AHD, CVI, TVI или CVBS. Для работы требуется пара: один передатчик у камеры, второй - у записи. Кабель - неэкранированная витая пара (Cat5e или выше). Коннекторы BNC подключаются напрямую к камере и DVR. На стороне UTP используются зажимные контакты - зачистите жилы кабеля на 5–7 мм и вставьте в клеммы. Никаких настроек не требуется.

Корпус SR-VBP02 имеет выступы и пазы - можно плотно соединять несколько приемопередатчиков друг с другом, что удобно при установке в распределительных коробках или на DIN-рейке.

Безопасность и стандарты

Не содержит активных элементов, не греется, не создаёт радиопомех. Соответствует требованиям по электромагнитной совместимости для бытовых и промышленных систем безопасности. Работает в условиях повышенной влажности - допускается использование на открытых площадках, в подвалах, на улице (при наличии защиты от прямого попадания воды).

Преимущества

• Нет необходимости в питании - снижает стоимость и сложность системы
• Высокая помехоустойчивость (60 дБ) - стабильное изображение даже при длинных линиях
• Поддержка всех современных аналоговых форматов - замена нескольких типов оборудования одним решением
• Компактный размер и возможность штабелирования - легко размещается в тесных местах
• Широкий температурный диапазон - надёжная работа в холодных и жарких регионах

Ограничения применения

• Не работает с IP-камерами или цифровыми протоколами (ONVIF, RTSP)
• Не поддерживает управление PTZ-камерами - только передача видео
• Максимальная дальность зависит от качества кабеля - плохая витая пара (например, Cat3) снизит расстояние
• При использовании с TVI/CVBS максимальная длина - 300 м; для больших расстояний нужен AHD/CVI
• Запрещено использовать с PoE-устройствами - не рассчитан на передачу питания

Примеры использования

• Передача сигнала с камеры на крыше здания к DVR в подвале - вместо 100 м коаксиального кабеля использует 100 м Ethernet
• Обустройство системы на ферме: камеры на сараях подключены к центральному регистратору через существующую телефонную проводку
• Апгрейд старой CCTV-системы: сохраняются старые камеры CVBS, но прокладывается новая витая пара
• Монтаж в торговых центрах: много камер в одном коридоре - все приемопередатчики SarmaTT 00090375 установлены в одной коробке, соединённые по принципу “штабель”

Практические советы

• Выбирайте кабель Cat5e или лучше - он гарантирует стабильную передачу на максимум расстояния
• Не перегибайте и не скручивайте кабель слишком сильно - это снижает качество сигнала
• Проверяйте полярность при подключении: если картинка есть, но с помехами - поменяйте местами жилы витой пары
• При установке в помещении с высокой влажностью - используйте герметичные коробки, чтобы предотвратить окисление контактов
• Для длинных линий (>300 м) всегда используйте AHD или CVI - они работают дальше и качественнее, чем TVI/CVBS
• При сборке нескольких устройств - ориентируйтесь на направление стрелок на корпусе SR-VBP02: правильно состыкованные модули не выпадут из коробки
