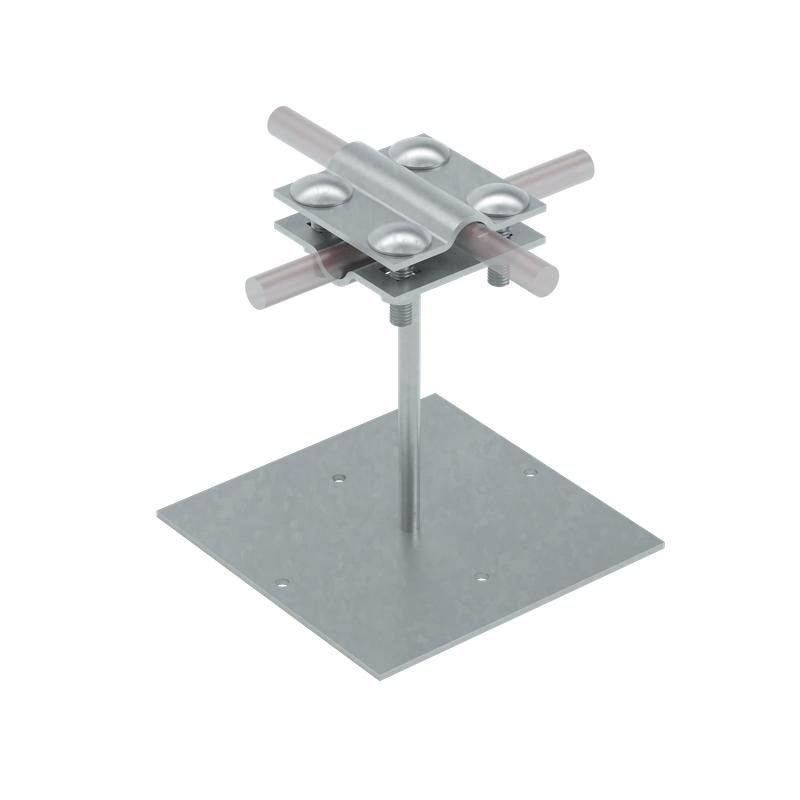

Приклеиваемый держатель с крестообразным соединителем для прутка 5-12 мм и полосы до 20 H90 - MA0490 КМ-Профиль

Держатель приклееваемый с крестообразным соединителем для прутка 5–12 мм и полосы до 20 мм H90 мм PDX-H90-D5-12-B20 КМ-профиль - это компонент системы молниезащиты и заземления AURAFORT, предназначенный для надежной фиксации металлических проводников на плоских кровлях. Изделие крепится клеем, не требует сверления и подходит для установки на битумные или силиконовые поверхности.

Назначение и область применения

Держатель PDX-H90-D5-12-B20 КМ-профиль используется для монтажа вертикальных и горизонтальных участков проводников молниезащиты и систем заземления. Применяется на плоских крышах зданий: промышленных, коммерческих, жилых. Подходит для фиксации круглого прутка диаметром 5–12 мм и прямоугольной полосы шириной до 20 мм. Конструкция обеспечивает удержание проводника без механического крепления - через зажим, что исключает повреждение гидроизоляционного покрытия крыши.

Технические характеристики

• Высота: 90 мм - обеспечивает достаточное расстояние между проводником и поверхностью крыши для свободного тока и вентиляции;
• Фиксируемый профиль: пруток 5–12 мм / полоса до 20 мм ширины - совместим с типичными материалами молниезащиты;
• Материал: оцинкованная сталь, полученная электрохимическим методом - устойчивость к коррозии в условиях сухого и слабоагрессивного климата;
• Тип крепления: приклеивание - на битумный или силиконовый клей, без сверления и механического воздействия;
• Зажим: безвинтовой - позволяет быстро зафиксировать или заменить проводник без инструментов.

Совместимость и монтаж

Держатель PDX-H90-D5-12-B20 КМ-профиль совместим с проводниками системы AURAFORT и другими аналогичными изделиями, соответствующими требованиям ГОСТ Р 50571.5.53. Монтаж выполняется следующим образом:

• Очистите поверхность крыши от пыли, грязи и влаги;
• Нанесите равномерный слой подходящего клея (битумный или силиконовый) на основание держателя;
• Установите держатель на место, плотно прижмите на 10–15 секунд;
• Подождите время высыхания клея согласно инструкции производителя (обычно 24 часа);
• Вставьте проводник в зажим - он фиксируется автоматически за счет упругости материала.

Не используйте держатель на поверхностях с высокой температурой выше +80 C или при наличии острых углов, которые могут повредить гидроизоляцию.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу исполнения УХЛ3 - допущено к применению в помещениях и на открытых площадках с сухим и слабоагрессивным климатом. Электрохимическое цинкование обеспечивает защиту от коррозии в условиях нормальной влажности, но не рассчитано на постоянную эксплуатацию в агрессивных средах (например, возле химических заводов, морского побережья или в зонах с частыми осадками и соляными брызгами).

Преимущества

• Не нарушает целостность кровельного покрытия - отсутствие сверления снижает риск протечек;
• Быстрый монтаж - не требуется инструмент, достаточно клея и ручного давления;
• Гибкая фиксация - один держатель поддерживает как пруток, так и полосу, уменьшает количество типов комплектующих;
• Электрохимическая оцинковка - более равномерное и прочное покрытие по сравнению с горячим цинкованием, особенно на кромках и деталях сложной формы.

Ограничения применения

• Не предназначен для установки на металлические, деревянные или пластиковые поверхности без адгезионного слоя - только на битум или силикон;
• Не рекомендован для регионов с высокой влажностью, частыми дождями, снежными заносами или повышенной солевой нагрузкой;
• Не использовать в местах с постоянным контактом с маслом, щелочами, кислотами или агрессивными химическими веществами;
• Работает только в температурном диапазоне от –40 C до +80 C - выход за границы снижает адгезию клея и прочность зажима.

Примеры использования

• Фиксация контура молниезащиты на плоской битумной крыше торгового центра;
• Установка заземляющего проводника на кровлю производственного корпуса с битумной гидроизоляцией;
• Монтаж горизонтального проводника вдоль края крыши многоэтажного офисного здания;
• Создание связывающих перемычек между элементами заземления на техническом оборудовании, установленном на крыше.

Практические советы

• Перед монтажом проверьте совпадение диаметра прутка или ширины полосы с заявленными значениями (5–12 мм / до 20 мм) - перегрузка зажима приведёт к потере фиксации;
• Выбирайте клей, совместимый с типом кровли: для битума - специализированные мастики, для силикона - герметики с хорошей адгезией к металлу;
• Не устанавливайте держатели слишком близко друг к другу - интервал должен быть не менее 1 метра, чтобы избежать перегрева и концентрации тока;
• Проверяйте состояние зажима ежегодно - при появлении трещин, деформаций или ослабления фиксации замените держатель PDX-H90-D5-12-B20 КМ-профиль;
• Храните изделия в сухом месте - влага перед монтажом может снизить эффективность клеевого соединения.
