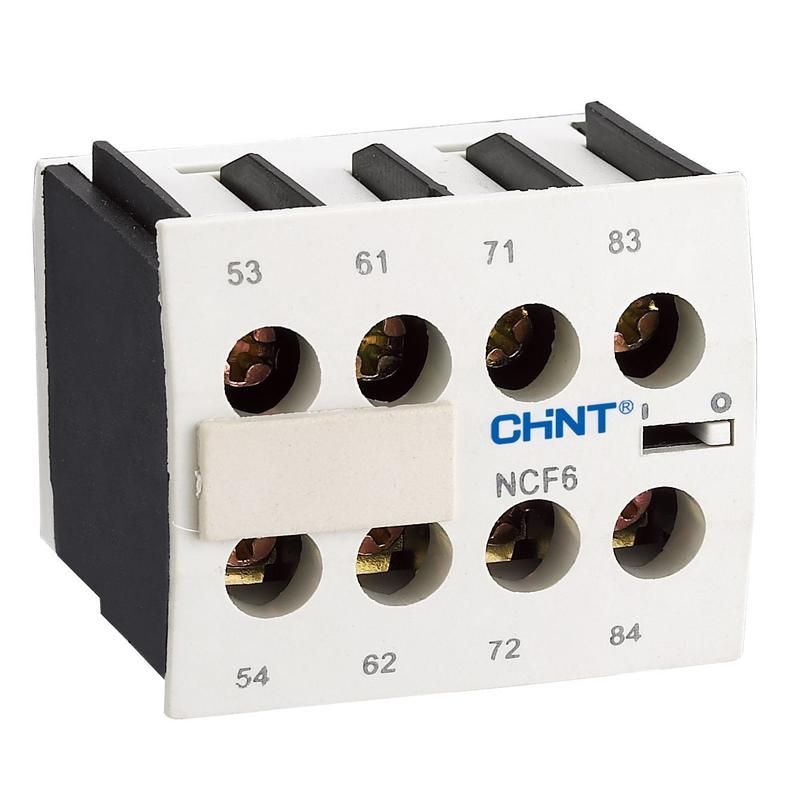

Приставка доп.контакты NCF6-04 к Контактору NC6 (R) | 261003 CHINT

Приставка дополнительных контактов NCF6-04 к контактору NC6(R) от бренда CHINT - это модульный компонент, расширяющий функциональность контакторов серии NC6 за счёт добавления четырёх нормально замкнутых контактов. Устройство предназначено для использования в системах управления, где требуется передача сигналов состояния или блокировки цепей.

Назначение и область применения

Приставка NCF6-04 используется для увеличения числа вспомогательных контактов у контакторов NC6(R). Она позволяет передавать информацию о состоянии включённого/выключенного контактора в системы автоматизации, сигнализации или логические схемы. Применяется в промышленной автоматике: на станках, конвейерах, насосных станциях, системах вентиляции и других устройствах, где нужна надёжная коммутация слаботочных цепей.

Технические характеристики

• Количество нормально замкнутых (НЗ) контактов: 4
• Количество нормально открытых (НО) контактов: 0
• Количество переключающих контактов: 0
• Тип подключения: винтовые зажимы - удобны для многократного подключения и отключения проводов
• Способ монтажа: фронтальный - устанавливается прямо на лицевую сторону контактора NC6(R), без дополнительных креплений

Совместимость и монтаж

Приставка NCF6-04 совместима исключительно с контактными аппаратами серии NC6(R) от CHINT. Монтаж выполняется путём плотного защёлкивания на фронтальной поверхности контактора - совпадают механические штыри и направляющие. Подключение проводов осуществляется через винтовые клеммы, расположенные на корпусе приставки. Перед установкой убедитесь, что контактор выключен и отключён от сети. После монтажа проверьте надёжность затяжки винтов и отсутствие люфта.

Преимущества

• Увеличивает количество доступных контактов без замены основного контактора
• Механическая связь с контактором гарантирует синхронную работу всех контактов
• Фронтальный монтаж не требует демонтажа контактора из щита
• Винтовое подключение обеспечивает долговечное соединение даже при вибрациях

Ограничения применения

• Не поддерживает нормально открытые контакты - нельзя использовать там, где нужны NO-контакты
• Работает только с контактными аппаратами NC6(R); несовместима с другими сериями или брендами
• Не предназначен для работы с силовыми токами выше 5 А - применяется только в управляемых цепях
• Не имеет защиты от внешних воздействий (IP-класс не указан, не рассчитана на открытые площадки)

Примеры использования

• Подключение индикации «работает» на панели управления через НЗ-контакт
• Блокировка запуска другого оборудования до завершения цикла текущего контактора
• Передача сигнала «отказ» в PLC при открытии контакта
• ИнтерLOCKS между несколькими устройствами в одной логической цепи

Практические советы

• Выбирайте приставку NCF6-04 только тогда, когда вам точно нужны именно НЗ-контакты; если нужны НО - используйте другие модели серии NC Аксессуары
• Проверяйте соответствие артикула 261003 и бренда CHINT при заказе - аналоги других производителей не гарантированы
• При сборке щита оставляйте минимум 10–15 мм свободного места вокруг приставки для доступа к клеммам
• Не затягивайте винты слишком сильно - это повредит пластиковую оболочку и снижает срок службы
• При необходимости замены - достаточно отсоединить провода и снять приставку, не трогая сам контактор NC6(R)
