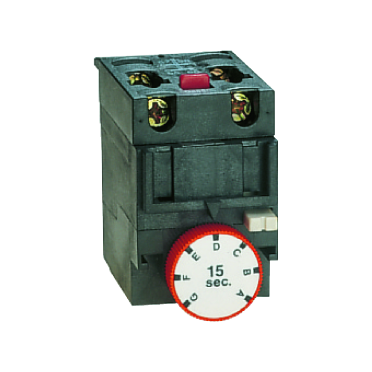

Приставка времени пневматическая (тип задержки при включении 30 сек.) для контакторов F-09..(A)F-150 и FR OptiStart K-FX-48530 | 335307 КЭАЗ

Приставка пневматическая OptiStart K-FX-48530 с задним включением для контакторов F-09..(A)F-150 и FR - это устройство для создания временной задержки при включении цепи, совместимое с контактными аппаратами серии OptiStart K. Применяется там, где требуется плавный запуск оборудования без скачков тока.

Назначение и область применения

Приставка пневматическая OptiStart K-FX-48530 с задним включением для контакторов F-09..(A)F-150 и FR предназначена для добавления функции задержки при включении в цепь управления. Она устанавливается на контакторы серии OptiStart K и позволяет выдерживать интервал между подачей сигнала на катушку и замыканием силовых контактов. Это особенно важно при управлении двигателями, компрессорами, насосами и другим оборудованием, требующим плавного старта.

Технические характеристики

• Напряжение: до 690 В - работает в сетях переменного тока высокого напряжения
• Номинальный ток: 10 А - допустимый ток через вспомогательные контакты
• Регулировка времени: 4,29–30 секунд - можно точно настроить длительность задержки
• Тип включения: задержка при включении - контакт замыкается спустя время после подачи управляющего сигнала
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - обеспечивает гибкую логику управления
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Исполнение: открытое - корпус не герметичен, требует установки в защищённом шкафу
• Принцип работы: пневматический - задержка достигается за счёт медленного перемещения поршня в воздушной камере
• Способ монтажа: защёлка - фиксируется на DIN-рейке и на контакторе без инструментов

Совместимость и монтаж

Приставка OptiStart K-FX-48530 с задним включением для контакторов F-09..(A)F-150 и FR совместима исключительно с контактными аппаратами серии OptiStart K, включая модели F-09, F-12, F-15, F-18, F-25, F-32, F-40, F-50, F-65, F-80, F-100, F-125, F-150, а также их модификации с буквой A (например, F-12A). Установка происходит путём плотного защёлкивания на переднюю часть контактора - никаких болтов или проводов не требуется. Монтаж возможен только при отключенном питании. После установки проверьте надёжность фиксации и соответствие направления зажима контактов.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для вспомогательных элементов управления согласно ГОСТ Р 50030.4.1 и IEC 60947-5-1. Открытая конструкция (IP20) предполагает использование только внутри распределительных щитов с уровнем защиты не ниже IP54. Не применяйте в условиях повышенной влажности, пыли или агрессивных средах без дополнительной защиты.

Преимущества

• Не требует внешнего питания - работает за счёт энергии управляющей катушки контактора
• Механическая надёжность - пневматический механизм не зависит от электроники и не боится перепадов напряжения
• Легкий монтаж - защёлка позволяет установить приставку за несколько секунд
• Точная регулировка - шаг настройки менее чем 0,5 секунды даёт возможность адаптировать задержку под конкретную задачу
• Поддержка двух типов контактов - удобно для реализации сложных алгоритмов управления

Ограничения применения

• Не подходит для контакторов других серий - даже аналогичных по размеру, если они не из OptiStart K
• IP20 - нельзя использовать вне закрытых шкафов, в сырых помещениях или на улице
• Не предназначен для частых включений более 600 раз в час - риск перегрева пневматического механизма
• Не работает при постоянном напряжении на катушке - требует импульса включения
• Чувствителен к температурным колебаниям - точность задержки снижается при температуре ниже –10 C и выше +50 C

Примеры использования

• Запуск крупного вентилятора с нагрузкой - чтобы избежать броска тока при одновременном включении нескольких двигателей
• Конвейерная система - последовательный запуск роликов с интервалом в 5–10 секунд
• Гидравлический пресс - задержка перед включением насоса для равномерного набора давления
• Оборудование с чувствительными к перегрузкам преобразователям частоты - плавный запуск снижает нагрузку на входные цепи

Практические советы

• Перед установкой убедитесь, что контактор имеет подходящую маркировку - только F-09..(A)F-150 и FR
• Настройте время задержки при отключённом питании - поворот регулятора до нужного значения по меткам на корпусе
• Проверьте работу после монтажа: подайте сигнал на катушку контактора и замерьте реальную задержку мультиметром
• Не используйте приставку OptiStart K-FX-48530 с задним включением для контакторов F-09..(A)F-150 и FR в цепях с частыми аварийными отключениями - это сокращает срок службы пневматической камеры
• При необходимости замены - просто отщёлкните приставку и установите новую; не требуется перепрошивка или настройка системы управления
