Двигательный привод AC/DC110В для NA8-4000-7500 (R) | 263686 CHINT

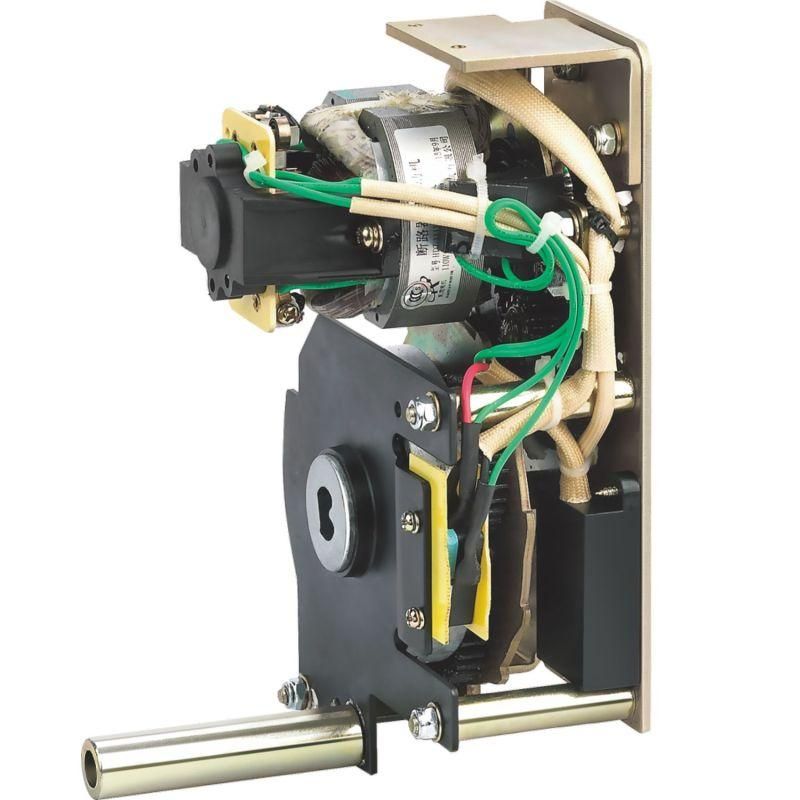

Двигательный привод CHINT 263686 - это моторный привод с питанием 110 В AC/DC, предназначенный для автоматического управления выключателями серии NA8-4000–7500 (R). Он обеспечивает надёжное дистанционное включение и отключение силового контакта, что особенно важно в системах с высокой частотой операций или требующих удалённого контроля.

Назначение и область применения

Двигательный привод CHINT 263686 используется исключительно для комплектования автоматических выключателей NA8-4000–7500 (R). Его задача - заменить ручное управление на механическое, выполненное электродвигателем. Применяется там, где требуется дистанционное управление, автономная работа в условиях перебоев электроэнергии или интеграция в системы АСУ ТП. Подходит для установки в распределительных щитах промышленных объектов, энергообъектов, транспорта и коммунальной инфраструктуры.

Технические характеристики

• Тип напряжения: AC/DC - работает как от переменного, так и от постоянного тока, что упрощает подключение в различных сетях;
• Номинальное напряжение питания: 110 В - оптимально для промышленных систем, использующих контроллеры и устройства управления с этим уровнем напряжения;
• Тип привода: Моторный - движущий элемент реализован через электромотор, обеспечивающий точный и повторяемый ход механизма;
• Совместимость: Только с выключателями NA8-4000–7500 (R); другие модели не поддерживаются.

Совместимость и монтаж

Двигательный привод CHINT 263686 крепится непосредственно к корпусу выключателя NA8-4000–7500 (R) через штатные крепёжные элементы. Установка возможна только при полностью отключенном оборудовании. Для подключения цепи управления используются клеммы, расположенные на боковой стенке привода. Кабель сечением 0,5–1,5 мм2 рекомендован для соединений. Перед запуском проверьте соответствие полярности при использовании DC-питания.

Безопасность и стандарты

Произведено в соответствии с требованиями IEC 60947-2 и ГОСТ Р 50030.2. Напряжение 110 В соответствует классу безопасности SELV (ограниченное безопасное напряжение). Привод не имеет функции защиты от перегрузки - внешняя защита должна быть предусмотрена в цепи управления.

Преимущества

• Работает от AC и DC - гибкость в подключении без необходимости менять источник питания;
• Высокая надёжность за счёт прямого механического взаимодействия с механизмом выключателя;
• Не требует обслуживания в процессе эксплуатации;
• Интегрируется в существующую систему управления без доработки щита.

Ограничения применения

• Не предназначен для работы с другими сериями выключателей - даже аналогичными по номиналу;
• Не рассчитан на частые циклы более 1000 в час - риск перегрева двигателя;
• Не имеет встроенной защиты от перегрузки или заклинивания - необходимо использовать внешние реле или контроллеры;
• Запрещается использование в средах с повышенной вибрацией без демпфирующих креплений.

Примеры использования

• Автоматизация распределительных щитов на заводе с централизованным управлением;
• Подключение к PLC в системах конвейеров, где требуется последовательное включение/выключение нагрузок;
• Обеспечение резервного управления в UPS-системах, где доступно только 110 В постоянного тока;
• Аварийное отключение оборудования при срабатывании сигнализации.

Практические советы

• Перед установкой убедитесь, что выключатель NA8-4000–7500 (R) находится в положении «OFF» - попытка монтажа под напряжением повредит привод;
• Проверьте совпадение фазировки при подключении AC; при работе с DC соблюдайте полярность (+/-);
• Если привод будет работать в условиях высокой температуры (>40C), обеспечьте принудительную вентиляцию вокруг щита;
• Рекомендуется периодически (раз в 6 месяцев) проводить осмотр механических узлов на предмет износа или засорения;
• Не применяйте смазочные материалы самостоятельно - заводская смазка рассчитана на весь срок службы.
