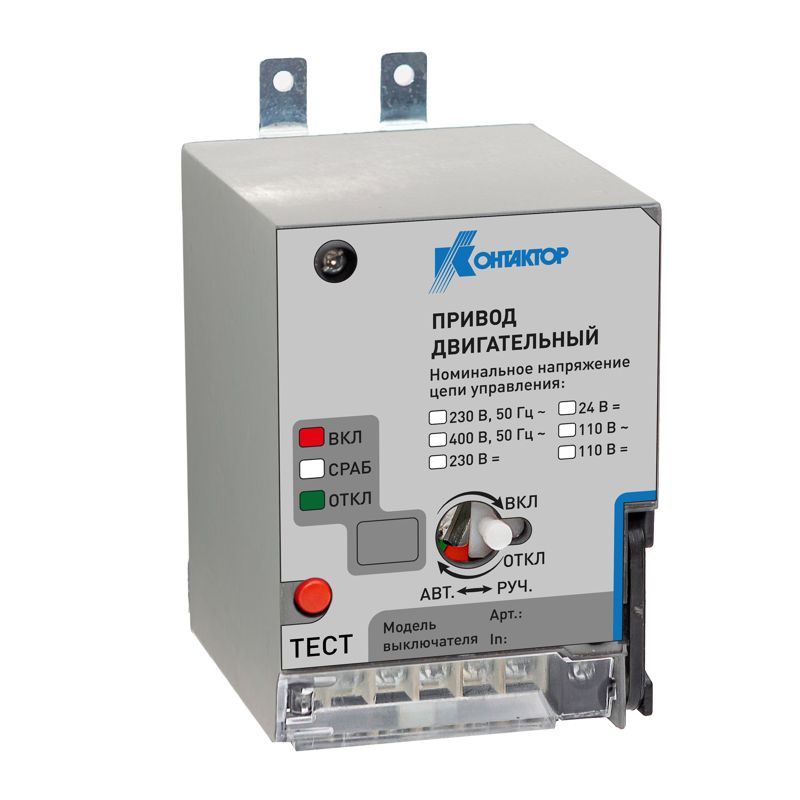

Привод двигательный 250N 400 AC PRO.KVANT | KVA000130 Контактор (Legrand)

Привод двигательный 250N 400 AC от КОНТАКТОРА (Legrand) - устройство для дистанционного включения и отключения автоматического выключателя PRO.KVANT. Подходит для установки в распределительных щитах, где требуется управление без физического доступа к аппарату.

Назначение и область применения

Привод двигательный 250N 400 AC используется для удалённого управления автоматическими выключателями серии PRO.KVANT. Он позволяет включать и отключать нагрузку издалека - например, через кнопки на пульте, систему АСУ ТП или PLC. Применяется там, где важно минимизировать риск контакта с токоведущими частями или когда необходимо централизованное управление несколькими точками.

Технические характеристики

• Мощность привода: 250 Нм - обеспечивает надёжное переключение даже при высоких усилиях на рычаге выключателя;
• Напряжение питания: 400 В переменного тока - совместим с трёхфазными сетями промышленного типа;
• Тип управления: комбинированный - ручной + дистанционный;
• Интеграция: предназначена исключительно для автоматических выключателей PRO.KVANT;
• Рабочий режим: длительный - рассчитана на постоянную работу без перегрева;
• Габариты и масса: не указаны - уточнять по чертежам производителя.

Совместимость и монтаж

Привод двигательный 250N 400 AC совместим только с автоматическими выключателями серии PRO.KVANT. Монтировать можно только на те модели, которые имеют соответствующую механическую посадочную поверхность - проверьте наличие шлицев и крепёжных отверстий на корпусе выключателя перед установкой.

Ручная рукоятка закреплена на лицевой стороне привода - её можно использовать для ручного переключения в случае отказа электроуправления. Для подключения проводов используйте клеммы, расположенные внутри корпуса - после монтажа обязательно запечатайте крышку.

Безопасность и стандарты

Производитель указывает соответствие требованиям безопасности для оборудования низкого напряжения, однако конкретные стандарты (например, IEC/EN 60947) в предоставленных данных не указаны. Работу с приводом следует выполнять только при отключенном питании и с соблюдением правил ЛЭЗ.

Преимущества

• Поддержка двух способов управления - удобно при аварийных ситуациях или обслуживании;
• Высокий крутящий момент (250 Нм) гарантирует срабатывание даже при залипших контактах или старении механизма выключателя;
• Стандартная интеграция с PRO.KVANT - не требует адаптеров или доработок;
• Защита от случайного включения - ручная рукоятка находится вне зоны действия дистанционного сигнала.

Ограничения применения

• Не для однофазных сетей ниже 400 В - работает только при наличии трёхфазного напряжения;
• Не совместим с другими сериями выключателей - даже аналогичными от других брендов;
• Не предназначен для частых циклов включения/выключения более 10 раз в час - возможен перегрев двигателя;
• Не имеет защиты от внешних воздействий - не устанавливается в условиях повышенной влажности, пыли или температур выше +50C без дополнительной герметизации.

Примеры использования

• Централизованное управление группой автоматических выключателей на производственной линии;
• Аварийное отключение насосной станции из операторской комнаты;
• Автоматизация технологической цепочки в пищевой промышленности с использованием системы SCADA;
• Обслуживание распределительных пунктов в труднодоступных местах - например, в коллекторах или тоннелях.

Практические советы

• Перед первым запуском проверьте, чтобы ручная рукоятка была в положении “дистанционное управление” - иначе привод будет заблокирован;
• Проверяйте затяжку крепёжных болтов каждые 6 месяцев - вибрации со временем ослабляют соединения;
• Не заменяйте оригинальные провода - использование удлинителей снижает надёжность сигнала и увеличивает вероятность помех;
• При работе в помещениях с высокой запылённостью рекомендуются дополнительные кожухи IP54+;
• Для диагностики состояния привода используйте контрольные светодиоды на корпусе - они показывают наличие питания и активацию команды.
