Привод двигательный 100N-160N 24 DC PRO.KVANT | KVA000117 Контактор (Legrand)

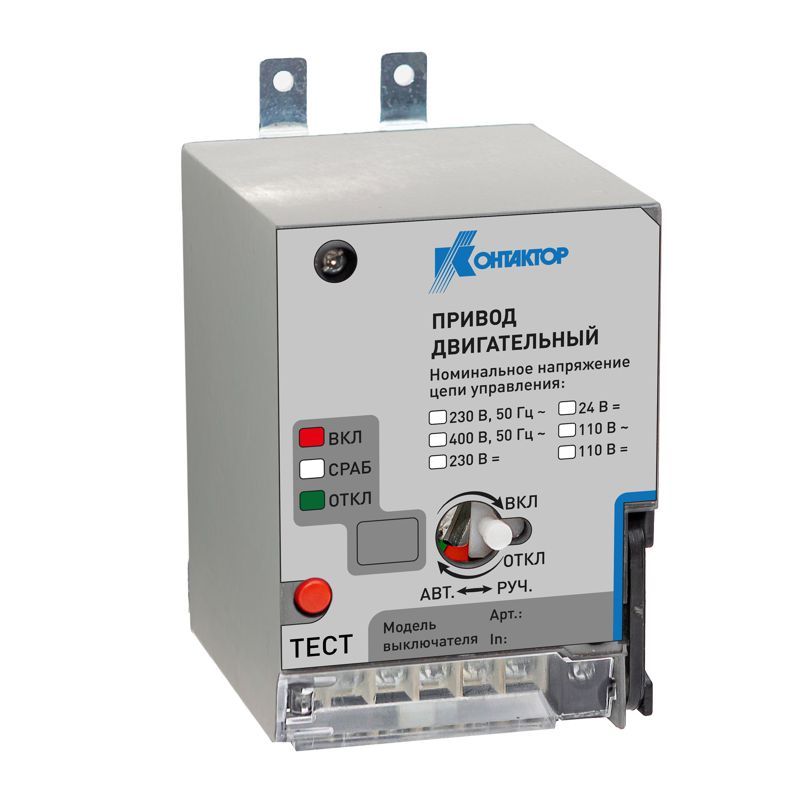

Привод двигательный 100N-160N 24 DC Контактор - устройство для дистанционного управления автоматическими выключателями серии PRO.KVANT. Привод работает от постоянного тока 24 В и обеспечивает надёжное включение/выключение через электромоторный привод с возможностью ручного управления. Артикул kva000117 соответствует серии PRO.KV ACC от производителя Контактор Ульяновск.

Назначение и область применения

Привод двигательный 100N-160N 24 DC Контактор используется для удалённого управления автоматическими выключателями PRO.KVANT. Подходит для установки в распределительных щитах, где требуется управление без доступа к самому выключателю - например, в помещениях с высокой степенью защиты, на производствах или в системах автоматизации зданий.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Усилие привода: 100–160 Н (ньютона)
• Тип управления: электромоторный + ручной
• Механизм: встроенный электродвигатель с передачей усилия на рычаг выключателя
• Интеграция: совместим с автоматическими выключателями серии PRO.KVANT

Совместимость и монтаж

Привод двигательный 100N-160N 24 DC Контактор устанавливается исключительно на автоматические выключатели PRO.KVANT. Для монтажа необходимо совпадение механических креплений и осей воздействия - адаптеры или переходники не предусмотрены. Ручная ручка крепится на лицевую панель привода и остаётся доступной даже после установки - позволяет оперативно переключить выключатель вручную при отказе питания.

Безопасность и стандарты

Привод соответствует требованиям безопасности для оборудования низкого напряжения. Производитель указывает соответствие внутренним нормам Контактор Ульяновск, однако сертификаты ЕАЭС или IEC не указаны в исходных данных - рекомендуется проверять документацию на заводе-изготовителе перед применением в ответственных системах.

Преимущества

• Поддерживает два режима управления - дистанционный и ручной - повышает надёжность системы
• Работает от низковольтного источника 24 В DC - безопаснее для обслуживания и проще интегрируется в системы автоматики
• Не требует внешних контроллеров - управление реализовано внутри устройства
• Простая замена: привод заменяет собой только механический рычаг, не меняя основной выключатель

Ограничения применения

• Не совместим с другими сериями выключателей - только PRO.KVANT
• Не предназначено для частых циклов включения/выключения - длительная работа двигателя может вызвать перегрев
• Не защищён от внешней среды - устанавливается только во внутренние шкафы с классом защиты IP54 и выше
• Не регулируется усилие - фиксированное значение 100–160 Н, что ограничивает использование на выключателях с большим моментом срабатывания

Примеры использования

• Автоматизация технологических линий на пищевых предприятиях - управление питанием станков из центрального пункта
• Жилые и коммерческие здания с распределительными щитами в труднодоступных местах - например, в технических этажах или закрытых шкафах
• Системы энергоэффективности - удалённое отключение нагрузок при аварии или по расписанию

Практические советы

• Перед установкой проверьте, чтобы рычаг выключателя PRO.KVANT находился в положении «Выкл» - иначе привод может не зацепиться
• Обеспечьте стабильное питание 24 В DC - скачки напряжения снижают срок службы электродвигателя
• Не используйте привод в условиях повышенной вибрации - это может привести к смещению механизма и потере контакта
• Регулярно проверяйте свободное движение ручной ручки - она должна вращаться без усилия, даже когда привод подключен
• Запасной привод kva000117 лучше хранить рядом с щитом - он не универсальный, и найти аналог сложно
