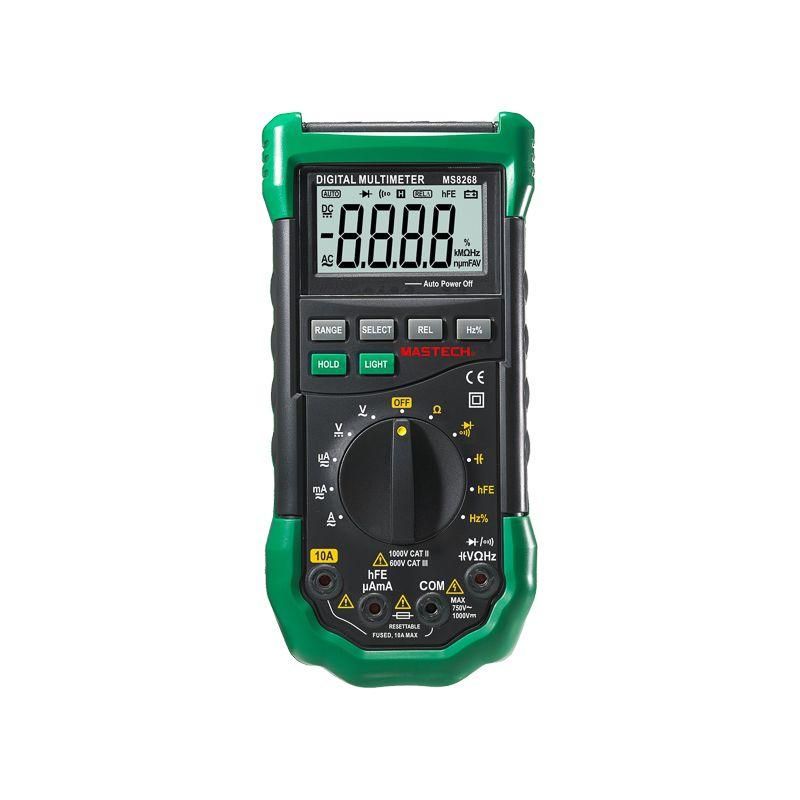

Профессиональный мультиметр MS8268 | 13-2068 SDS MEET

Профессиональный мультиметр MS8268 от SDS - надёжный измерительный прибор для точной диагностики электрических цепей в условиях ремонта, обслуживания и монтажа. Он сочетает в себе функции нескольких приборов, что делает его универсальным решением для электромонтажников, инженеров и сервисных специалистов.

Назначение и область применения

Мультиметр MS8268 предназначен для измерения основных электрических параметров: напряжения, тока, сопротивления, ёмкости, частоты и проверки диодов. Подходит для работы в бытовых, промышленных и коммунальных сетях. Часто используется при диагностике оборудования: силовые щиты, двигатели, системы автоматизации, осветительные сети, электронные платы. Благодаря классу безопасности CAT III, прибор безопасно применять в распределительных устройствах до 1000 В постоянного и 750 В переменного тока.

Технические характеристики

• Измерение постоянного напряжения: 0,1 мВ – 1000 В (точность +-0,7%)
• Измерение переменного напряжения: 0,1 мВ – 750 В (точность +-0,8%)
• Измерение постоянного тока: 0,1 мкА – 10 А (точность +-1,2%)
• Измерение переменного тока: 0,1 мкА – 10 А (точность +-1,5%)
• Сопротивление: 0,1 Ом – 40 МОм (точность +-1,2%)
• Ёмкость: 1 пФ – 200 мкФ (точность +-3%)
• Частота: 0,001 Гц – 200 кГц (точность +-2%)
• Проверка диодов и прозвонка цепи: да, звуковой сигнал при сопротивлении ниже 50 Ом
• Разрешение дисплея: 4000 отсчётов, минимальное разрешение по напряжению - 0,1 мВ, по току - 0,1 мкА
• Входной импеданс: 10 МОм
• Питание: 3 батарейки AAA
• Автоматическое выключение: через 15 минут бездействия
• Индикация перегрузки: «OL» на дисплее
• Индикатор разряда батарей
• Рабочая температура: 0…+40 C, влажность до 80%
• Хранение: -10…+60 C, влажность до 70%
• Размеры: 195×92×55 мм, вес: 400 г
• Предохранители: 400 мА/250 В и 10 А/250 В

Совместимость и монтаж

Мультиметр MS8268 совместим со стандартными измерительными щупами, которые входят в комплект. Для подключения к цепям используйте входные гнёзда COM и VΩmA (до 10 А - отдельный разъём). Перед измерением тока выше 200 мА обязательно переключите щуп в разъём 10 А. Устройство не требует внешней калибровки - заводская настройка выполнена под контролем SDS. Калибровочные данные сохраняются в течение всего срока службы при условии соблюдения правил эксплуатации.

Безопасность и стандарты

Мультиметр MS8268 соответствует категории безопасности CAT III, что гарантирует защиту от скачков напряжения в распределительных сетях. Максимальное допустимое напряжение на входе - 1000 В постоянного и 600 В переменного тока. Входные гнёзда защищены системой звуковой и световой сигнализации: при неверном подключении (например, попытке измерить напряжение в режиме тока) сработает оповещение. Предохранители защищают прибор от перегрузок по току. Не использовать в средах с повышенной взрывоопасностью или при наличии открытых токоведущих частей без защиты.

Преимущества

• Универсальность: заменяет несколько приборов - вольтметр, амперметр, омметр, емкомер, частотомер
• Ручной и автоматический выбор диапазона - гибкость для опытных пользователей и новичков
• Подсветка дисплея - работа в темноте и закрытых щитках
• Функция HOLD - фиксация показаний при затруднённом доступе к экрану
• Усиленный поворотный переключатель - исключает случайные изменения режима
• Защита от неправильного подключения - снижает риск выхода из строя
• Высокая точность измерений при работе в реальных условиях

Ограничения применения

• Не предназначено для измерений в сетях выше CAT III (не использовать в HV-объектах, трансформаторных подстанциях)
• Максимальный ток - 10 А; для больших значений требуется токоизмерительные клещи
• Не работает при температуре ниже 0 C - возможны искажения показаний
• Не следует использовать во влажной среде с влажностью более 80% - риск коррозии контактов
• Не рекомендуется для длительной работы в условиях сильных электромагнитных помех
• Предел измерения ёмкости - 200 мкФ; для больших конденсаторов нужен другой прибор

Примеры использования

• Проверка исправности реле и контакторов в щитах управления
• Диагностика зарядки аккумуляторов в UPS и автономных системах
• Поиск обрыва в кабелях и проверка целостности печатных плат
• Измерение частоты вращения двигателей через датчики
• Тестирование светодиодов и LED-лент
• Контроль параметров в системах автоматизации (PLC, датчики)

Практические советы

• Перед каждым измерением тока убедитесь, что щупы правильно подключены - особенно при использовании разъёма 10 А
• При измерении малых токов (<1 мА) используйте режим 0,1 мкА - он обеспечивает максимальную точность
• При работе в темноте включайте подсветку - она экономично потребляет энергию и не влияет на точность
• При долгом хранении - извлекайте батарейки, чтобы избежать протечек
• При появлении символов «OL» - проверьте диапазон: возможно, выбран слишком малый предел
• После каждого измерения возвращайте переключатель в положение «V» - так снижается риск повреждения прибора
• Посадочный диаметр щупов - стандартный 4 мм; совместим с большинством клемм и адаптеров
