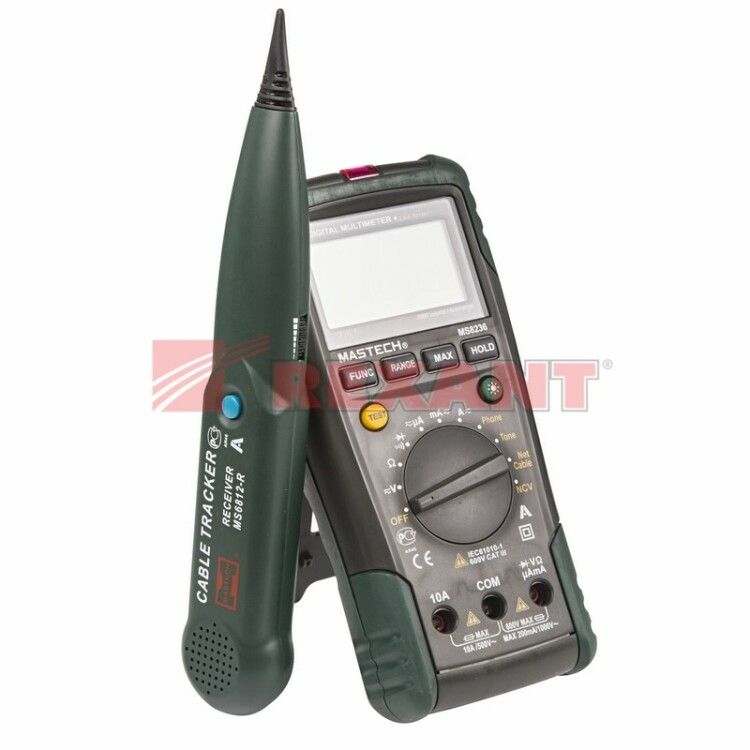

Мультиметр-трассоискатель профессиональный MS8236 - это комбинированный прибор от Mastech, совмещающий функции точного цифрового мультиметра и устройства для поиска и прозвонки кабельных линий. Подходит для диагностики электропроводки, проверки сетевых и телефонных кабелей, а также для работы в условиях повышенной нагрузки - в промышленности, ЖКХ и на объектах транспорта.

Назначение и область применения

Мультиметр-трассоискатель профессиональный MS8236 предназначен для комплексной диагностики электрических цепей и кабельных систем. Его используют для:

• измерения напряжения, тока и сопротивления в бытовых и промышленных сетях;
• поиска поврежденных участков в скрытой проводке без вскрытия стен;
• проверки целостности и правильной распайки Ethernet-кабелей (T568A/B);
• идентификации жил в многожильных кабелях и телефонных линиях;
• бесконтактного обнаружения опасного напряжения на проводах и клеммах.

Области применения: ремонт электрооборудования, монтаж и обслуживание систем связи, сервис ЖКХ, автосервисы, энергообъекты, производственные линии.

Технические характеристики

• Напряжение постоянного тока: до 1000 В, разрешение 0,1 мВ, погрешность +-0,5%
• Напряжение переменного тока: до 750 В, разрешение 0,1 мВ, погрешность +-0,8%
• Ток постоянного: до 10 А, разрешение 0,1 мкА, погрешность +-1,2%
• Ток переменный: до 10 А, разрешение 0,1 мкА, погрешность +-1,5%
• Сопротивление: от 0,1 Ом до 20 МОм, погрешность +-1%
• Проверка целостности: звуковой сигнал при сопротивлении ниже ~70 Ом
• Тест диодов: есть, отображает падение напряжения на переходе
• Индикация: двухдиапазонный LCD-дисплей (2000 отсчетов) с подсветкой
• Выбор диапазона: ручной и автоматический режим
• Фиксация показаний: кнопка Data Hold, запоминание максимумов
• Питание: две батареи 9 В (тип 6F22, “Крона”)
• Автоматическое выключение: после 15 минут бездействия
• Защита: CAT III, плавкие предохранители 200 мА/1000 В и 10 А/500 В
• Габариты прибора: 195×92×55 мм, вес 380 г
• Рабочая температура: 0…+40 C; хранение: –10…+50 C

Совместимость и монтаж

Мультиметр-трассоискатель профессиональный MS8236 требует подключения внешних устройств для полноценной работы как трассоискатель.

• Измерительные щупы подключаются к разъемам внизу корпуса - аналогично обычному мультиметру.
• Для поиска кабелей и прозвонки линий используется специальный кабель из комплекта: два “крокодила” и четырехжильный коннектор. Он вставляется в боковой разъем прибора.
• Для тестирования LAN-кабелей один конец кабеля подключают к боковому разъему, второй - к порту в нижней части корпуса (предварительно снять защитную крышку).
• Приемник сигнала (отдельное устройство) работает в паре с прибором: при обнаружении тонального сигнала он издает звук и светится.
• Не требуется внешнее питание - все функции работают от встроенных батарей.

Безопасность и стандарты

• Категория безопасности: CAT III - допущен для работы в распределительных щитах и на оборудовании с высокими переходными процессами.
• Встроенная защита от перегрузки: при превышении предела выводится символ «OL».
• Имеются плавкие предохранители на 200 мА и 10 А - защищают внутреннюю схему при случайном подключении к высокому току.
• Функция NCV (Non-Contact Voltage): позволяет обнаруживать наличие опасного напряжения (до 750 В) без контакта - просто поднести прибор к проводу. Индикация - звук + мигающий LED на торце корпуса.
• Устройство соответствует требованиям к изолирующим материалам и механической прочности для профессионального использования.

Преимущества

• Два прибора в одном: мультиметр и трассоискатель - снижают необходимость носить несколько инструментов.
• Широкий диапазон измерений: от микровольт до 1000 В и до 10 А - покрывает большинство задач в электромонтаже.
• Бесконтактное обнаружение напряжения повышает безопасность при работе в сложных условиях.
• Функция Data Hold и регистрация пиков позволяют фиксировать кратковременные скачки, которые сложно заметить вручную.
• Эргономичный дизайн: крупные клавиши, удобный переключатель, подсветка экрана - работать можно даже в темноте.
• Стандартный интерфейс и совместимость с популярными кабельными тестами (LAN, телефонные линии).

Ограничения применения

• Не предназначена для измерения емкости - параметр указан как 0 мкФ, функция отсутствует.
• Частотный диапазон переменного тока ограничен: 0 Гц - значит, прибор не подходит для анализа высокочастотных помех или импульсных сигналов.
• Питание от двух батарей 9 В - расходуется быстро при длительной работе с трассоискателем; рекомендуется иметь запасные.
• Работает только в температурном диапазоне 0…+40 C - не использовать на холоде или в сырых помещениях при минусовых температурах.
• Не имеет USB или Bluetooth - данные нельзя экспортировать, только считывать с экрана.

Примеры использования

• Поиск обрыва в скрытой проводке квартиры: подключите кабель к обоим концам, используйте трассоискатель и приемник - найдете нужную жилу без вскрытия штукатурки.
• Проверка Ethernet-кабеля перед установкой камеры: подключите кабель к MS8236 и убедитесь, что все 8 жил исправны - индикация покажет, какие пары не работают.
• Диагностика старого телефона: подсоедините линию к прибору - проверьте наличие напряжения и целостность проводов.
• Проверка силового кабеля перед ремонтом: активируйте NCV - убедитесь, что линия обесточена, прежде чем начинать работу.
• Тестирование оборудования на заводе: одновременно измерьте ток двигателя и проверьте целостность управления - всё одним прибором.

Практические советы

• Перед использованием трассоискателя всегда проверяйте батареи - слабый сигнал затрудняет поиск.
• При измерении тока выше 200 мА обязательно используйте отдельный разъем для больших токов - иначе сгорит предохранитель.
• Для долгой работы с NCV-режимом отключайте другие функции - экономит заряд батарей.
• При прозвонке кабелей убедитесь, что они отключены от питания - иначе возможны ошибочные показания или повреждение прибора.
• Храните прибор в сухом месте. Навесной замок и ключи в комплекте - удобны для фиксации в ящике или на поясе.
• MS8236 от Mastech - надежный инструмент, но не заменяет профессиональный осциллограф или анализатор сети. Используйте его как основной диагностический инструмент, а не для глубокого анализа.
