Профессиональный набор НИС-3 для монтажа СИП | 74295 КВТ

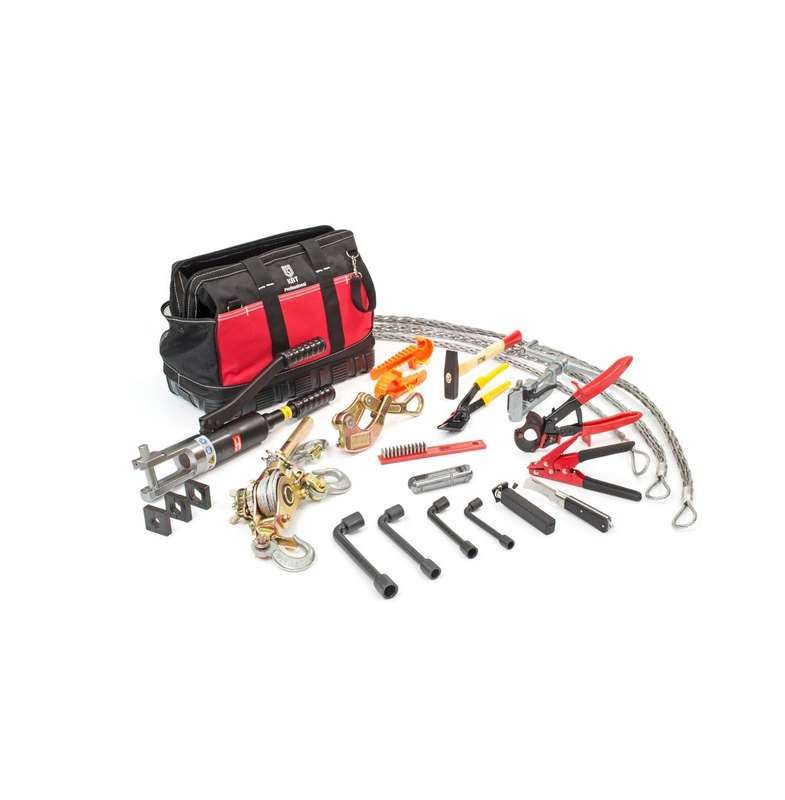

Набор для монтажа СИП НИС-3 с прессом от КВТ — готовый комплект инструментов для профессионального монтажа самонесущих изолированных проводов (СИП). Включает все необходимые устройства, включая гидравлический пресс и матрицы, что делает его удобным решением для электромонтажных работ на воздушных линиях.

Назначение и область применения

Набор для монтажа СИП НИС-3 с прессом предназначен для установки, натяжения и соединения самонесущих изолированных проводов (СИП) напряжением до 35 кВ. Подходит для работы электромонтажников на объектах ЖКХ, энергоснабжения, сельских сетей и реконструкции ЛЭП. Комплексный состав позволяет выполнять весь цикл работ: от подготовки кабеля до окончательной фиксации и герметизации соединений.

Технические характеристики

• Общее количество инструментов: 23 единицы
• Вес набора с упаковкой: 17,8 кг
• Тип упаковки: сумка С-01 (КВТ) с резиновым дном, ремнём и множеством отделений
• Количество матриц для прессования: 3 шт. (Е-140, Е-173, Е-215)
• Количество ножниц для резки кабеля: 1 (НС-32 МАСТЕР)
• Количество ножниц для резки ленты: 1 (НМ-20 ПРОФИ)
• Количество накидных ключей: 4
• Количество кольцевых ключей: 4
• Количество бит/вставок: 3
• Основной инструмент: гидравлический пресс ПГР-150 СИП ПРОФИ

Совместимость и монтаж

Набор для монтажа СИП НИС-3 с прессом совместим с проводами СИП-1, СИП-2, СИП-4 диаметрами от 10 до 40 мм. Гидравлический пресс ПГР-150 СИП ПРОФИ работает с матрицами Е-140, Е-173, Е-215 — каждая предназначена для опрессовки конкретного типа наконечника или ответвительной муфты. Для правильного монтажа важно выбирать матрицу, соответствующую сечению жилы и типу соединяемого элемента. Все инструменты имеют ergonomic дизайн и рассчитаны на частое использование в условиях повышенной нагрузки.

Безопасность и стандарты

Инструменты сертифицированы в соответствии с требованиями ГОСТ Р 50571 и нормами безопасности для электроустановок. Гидравлический пресс оснащен системой предотвращения перегрузки. Упаковка С-01 обеспечивает безопасную транспортировку и хранение. Работы следует проводить в соответствии с ПТЭ и ПБ, с использованием средств защиты (диэлектрические перчатки, шлем, страховочные системы при работе на высоте).

Преимущества

• Полный комплекс инструментов — всё необходимое для монтажа СИП в одном наборе
• Гидравлический пресс ПГР-150 СИП ПРОФИ обеспечивает надёжное и однородное прессование без повреждения изоляции
• Чулки ЧМ-10/20, ЧМ-20/30, ЧМ-30/40 позволяют точно подбирать размер под диаметр кабеля
• Сумка С-01 защищает инструменты от грязи, влаги и механических повреждений
• Инструменты маркированы как “ПРОФИ” — это гарантия долговечности и точности исполнения

Ограничения применения

Набор для монтажа СИП НИС-3 с прессом не предназначен для работы с медными многожильными кабелями без изоляции, а также для монтажа силовых кабелей подземной прокладки. Гидравлический пресс требует регулярной проверки уровня масла и состояния уплотнений — не используйте его при наличии протечек. Инструменты не рассчитаны на работу в условиях температур ниже -30°C и выше +50°C. Не применяйте матрицы несоответствующего размера — это приведёт к некачественному соединению и опасности аварии.

Примеры использования

• Подключение СИП-4 16 мм² к столбу через ответвительную муфту с применением матрицы Е-173
• Натяжение СИП между двумя опорами с помощью лебёдки ЛР-15 и монтажного зажима МЗ-22
• Снятие внешней изоляции перед установкой анкерного крепления с помощью КС-25 ПРОФИ
• Резка армированной ленты и изоляционных покрытий ножницами НМ-20 ПРОФИ

Практические советы

• Перед первым использованием пресса ПГР-150 СИП ПРОФИ проверьте уровень рабочей жидкости — доливайте только специальное масло, указанное в инструкции
• Выбирайте чулок по внутреннему диаметру кабеля — слишком маленький затруднит монтаж, слишком большой снижает прочность крепления
• Не используйте ножницы НС-32 МАСТЕР для резки металлических элементов — они предназначены исключительно для СИП
• Храните набор в сухом месте; после работы протирайте инструменты от влаги и пыли
• Проверяйте соответствие матриц и кабеля перед каждым прессованием — неверный выбор вызывает перегрев и выход из строя оборудования
• Сумка С-01 имеет отделения для каждого инструмента — не перемещайте детали между ячейками, чтобы избежать потери и повреждения
