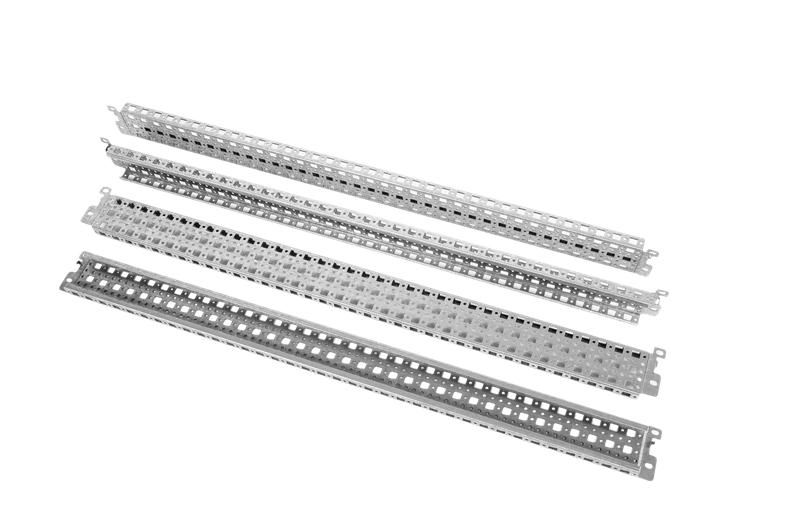

Профиль 23х73 EMS-PRM-73.23.500 для шкафов EMS 500мм (уп.4шт) Elbox 1889603

Профиль 23х73 для шкафов 500мм EMS-PRM-73.23.500 от Elbox предназначен для сборки корпусов распределительных шкафов и щитов. Упаковка содержит четыре элемента, что достаточно для одного типового шкафа. Этот профиль обеспечивает жесткую рамную основу, на которую крепятся стенки, двери и внутренние компоненты.

Назначение и область применения

Профиль 23х73 для шкафов 500мм EMS-PRM-73.23.500 используется для формирования каркаса электрических шкафов и щитовых устройств. Подходит для монтажа в промышленной автоматизации, энергетике, транспорте и объектах ЖКХ. Применяется там, где требуется прочная, стандартизированная металлическая рама для фиксации панелей, направляющих и оборудования внутри шкафа.

Технические характеристики

• Размеры профиля: 23 мм × 73 мм (сечение)
• Длина одного профиля: 500 мм
• Количество в упаковке: 4 штуки
• Материал: сталь с покрытием (тип покрытия не указан - предполагается антикоррозийное)
• Форма: прямоугольный замкнутый профиль с гладкими поверхностями

Совместимость и монтаж

Профиль 23х73 для шкафов 500мм EMS-PRM-73.23.500 совместим с другими элементами системы Elbox: угловыми соединителями, крепежными планками и фланцами. Для сборки используются самонарезающие винты M4–M5. Профили крепятся перпендикулярно друг к другу - образуют прямоугольную раму. Каждый профиль имеет готовые отверстия под крепление, расположенные через равные интервалы. Монтаж выполняется без сварки - все соединения механические.

Преимущества

• Стандартизированный размер позволяет собирать шкафы по единым чертежам без доработок
• Упаковка из четырёх профилей оптимальна для изготовления одного шкафа шириной 500 мм
• Гладкие поверхности снижают риск повреждения проводов и кабелей при установке
• Легко комбинируется с другими деталями серии Elbox - система модульная

Ограничения применения

• Не предназначена для наружного монтажа без дополнительной защиты - материал не гарантирует IP-защиту
• Подходит только для шкафов с глубиной до 500 мм; для более глубоких корпусов требуются удлинители или другие профили
• Не рекомендуется использовать в средах с высокой химической агрессивностью - тип покрытия не указан, поэтому устойчивость к кислотам/щелочам не подтверждена

Примеры использования

• Сборка шкафа управления насосной станцией
• Изготовление распределительного щита для цеха с PLC-контроллерами
• Монтаж корпуса для преобразователя частоты на конвейере
• Создание временного щита на строительной площадке

Практические советы

• Перед сборкой проверьте, чтобы все четыре профиля были одинаковой длины - даже небольшая разница может вызвать перекос рамы
• Используйте уровень при монтаже - вертикальность стоек влияет на плотность закрывания дверей
• Для увеличения жесткости можно дополнительно установить поперечные перемычки между профилями
• Этот профиль - часть системы Elbox; если планируете масштабировать производство шкафов, закупайте весь комплект (соединители, уголки, крепеж) одной партией - совместимость гарантирована
