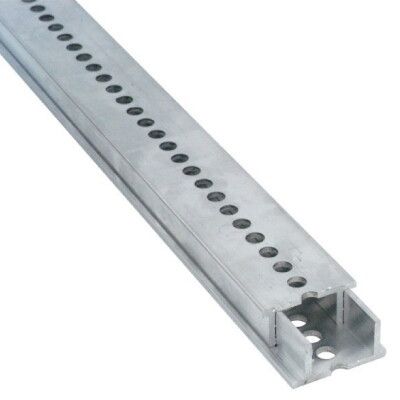

Профиль алюминиевый для наборн. держателей (длина - 2 метра) | R5BSEV01 DKC ДКС

Алюминиевый профиль для наборных держателей и шинодержателей (длина 2 м, артикул r5bsev01, бренд DKC) предназначен для монтажа шин и оборудования в шкафах системы RAM block. Его бесступенчатая конструкция позволяет гибко фиксировать крепления в любом положении, что особенно удобно при сборке распределительных щитов и автоматических систем.

Назначение и область применения

Профессиональный алюминиевый профиль используется для организации шинных трасс и крепления наборных держателей, шинодержателей и других элементов внутри электрощитов. Подходит для установки в шкафах серии RAM block от DKC, где требуется точная и адаптивная фиксация проводников и коммутационного оборудования. Применяется в системах автоматизации, релейной защиты, промышленном управлении и энергетике.

Технические характеристики

• Материал: алюминиевый сплав (немагнитный)
• Длина: 2 метра
• Высота профиля: 44,8 мм
• Шаг перфорации: 12,5 мм
• Способ монтажа: винтовое крепление через отверстия
• Отделка поверхности: необработанная (матовая, светло-серая)
• Количество модулей (U-юнитов): 1
• Бесступенчатая установка: да - возможность фиксации в любом месте по длине

Совместимость и монтаж

Профиль совместим со всеми стандартными шинодержателями и наборными держателями, которые используют крепление через отверстия с шагом 12,5 мм. Устанавливается внутри шкафов серии RAM block с помощью саморезов или болтов. Для монтажа достаточно просверлить отверстия в стенке шкафа или использовать уже имеющиеся крепёжные точки. Профиль можно резать на участки нужной длины - он легко обрабатывается обычным инструментом для работы с алюминием.

Преимущества

• Гибкость: бесступенчатая перфорация позволяет размещать крепления точно там, где нужно - без жестких ограничений по шагу
• Легкость: алюминий снижает вес конструкции по сравнению со стальными аналогами
• Немагнитность: исключает влияние на чувствительную электронику и сигналы управления
• Универсальность: один профиль заменяет несколько типов креплений, уменьшая количество запчастей на складе
• Стабильность: жесткая форма сохраняет форму даже при нагрузках на крепления

Ограничения применения

• Не предназначена для наружной установки - отсутствует защитное покрытие против коррозии
• Не выдерживает механические удары напрямую; требует монтажа внутри защищённых шкафов (например, RAM block с IP65/IP66)
• Не рекомендуется для силовых токов выше 1000 А - для таких задач нужны усиленные медные или стальные шины
• Не подходит для сред с агрессивными химическими веществами без дополнительной защиты

Примеры использования

• Фиксация PE/N шин в распределительных щитах промышленных станков
• Размещение DIN-рейки и вспомогательных устройств в шкафах автоматики
• Обустройство трасс для контрольных и сигнальных проводов в системах мониторинга
• Интеграция в сборные шкафы RAM block для объектов ЖКХ, транспорта и энергообеспечения

Практические советы

• Перед монтажом проверьте посадочные отверстия в вашем шкафе - они должны соответствовать шагу 12,5 мм или допускать сверление новых
• Для долговечности используйте анодированные или пластиковые вставки между профилем и крепёжными деталями - это снизит риск электрохимической коррозии
• Если профиль режете - удалите острые кромки после резки, чтобы не повредить изоляцию проводов
• Не затягивайте крепления слишком сильно - алюминий мягкий, есть риск срезания резьбы
• Этот профиль - часть экосистемы RAM block; для максимальной совместимости используйте аксессуары того же бренда (DKC)
