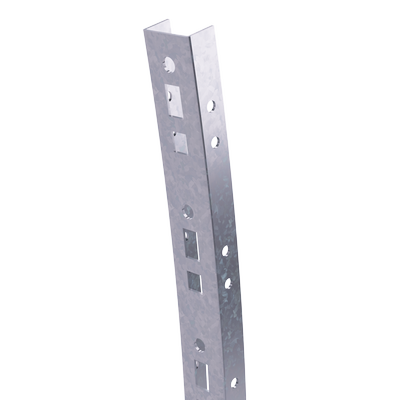

Профиль криволинейный L756 толщ. 2.5мм на 6 рожков ДКС BPC2906

Профиль криволинейный L756 толщина 2.5 мм на 6 рожков от бренда DKC (ДКС), артикул bpc2906, представляет собой прочную металлическую направляющую для организации кабельных трасс и фиксации рожковых кронштейнов в сложных условиях монтажа.

Назначение и область применения

Профиль криволинейный L756 используется для создания изогнутых участков кабельных трасс, особенно там, где требуется изменить направление проводки - например, вокруг углов, колонн или оборудования. Он служит основой для крепления рожковых кронштейнов ВВТ3501 и ВВТ3502, обеспечивая надёжную фиксацию кабелей. Применяется в промышленных объектах, на заводах, в распределительных щитах, в системах автоматизации и на конвейерах. Подходит для вертикального и горизонтального монтажа на стены, потолки и опорные конструкции.

Технические характеристики

• Тип профиля: U-профиль (П-образный)
• Материал: оцинкованная сталь
• Толщина стенки: 2,5 мм
• Длина: 750 мм
• Количество рожков: 6
• Тип перфорации: перфорация с трёх сторон - для гибкого крепления болтами или саморезами
• Защитное покрытие: цинковое, антикоррозийное
• Цвет: серый
• Огнестойкость: соответствует требованиям к негорючим материалам

Совместимость и монтаж

Профиль совместим с кронштейнами ВВТ3501 и ВВТ3502 - они устанавливаются через предварительно выполненные отверстия. Для крепления к поверхности используются анкерные болты, дюбели или саморезы, подходящие по диаметру перфорации. Монтаж возможен на бетон, кирпич, металл и другие жёсткие основания. Учитывайте, что радиус изгиба профиля задан заводом - самостоятельное механическое деформирование не рекомендуется, так как может нарушить целостность цинкового покрытия и снижает несущую способность.

Безопасность и стандарты

Профиль изготовлен из негорючего материала и соответствует нормам пожарной безопасности для внутренних кабельных систем. Цинковое покрытие защищает от коррозии в помещениях с повышенной влажностью. Соответствует требованиям ГОСТ Р 50571 и СП 31-110-2003 для промышленных кабельных трасс.

Преимущества

• Высокая жёсткость благодаря толщине 2,5 мм - выдерживает нагрузки от большого числа кабелей
• Универсальная перфорация с трёх сторон позволяет гибко регулировать положение кронштейнов
• Оцинкованное покрытие увеличивает срок службы даже в агрессивных средах
• Готовые 6 рожков исключают необходимость сверления дополнительных отверстий
• Изготовлен в серии B5 Combitech - совместим со всей линейкой комплектующих DKC

Ограничения применения

• Не предназначена для наружного монтажа без дополнительной защиты от осадков и УФ-излучения
• Не подходит для установки в зонах с постоянным воздействием открытого пламени или температур выше +80 C
• Запрещено использовать для крепления тяжёлого оборудования - только для кабельных систем
• Не рекомендуется применять в качестве несущей конструкции для трубопроводов или силовых шин

Примеры использования

• Крепление кабелей управления на конвейерной линии с поворотными секциями
• Обход кабеля вокруг технологической трубы в цехе
• Монтаж кабельной трассы вдоль изогнутой стены в распределительном пункте
• Фиксация сигнальных кабелей возле станков с ЧПУ, где требуются точные изгибы

Практические советы

• При заказе проверьте, что длина профиля 750 мм соответствует вашему проектному решению - нельзя удлинить или срезать без потери прочности
• Для максимальной долговечности используйте только оцинкованные или нержавеющие крепёжные элементы
• Если профиль монтируется в сыром помещении, дополнительно герметизируйте места входа кабелей
• Артикул bpc2906 легко заменяем - он часть серии B5 Combitech, поэтому совместим с другими элементами этой линейки
• Не забудьте закрепить профиль до укладки кабелей - после заполнения трассы доступ к крепёжу будет затруднён
