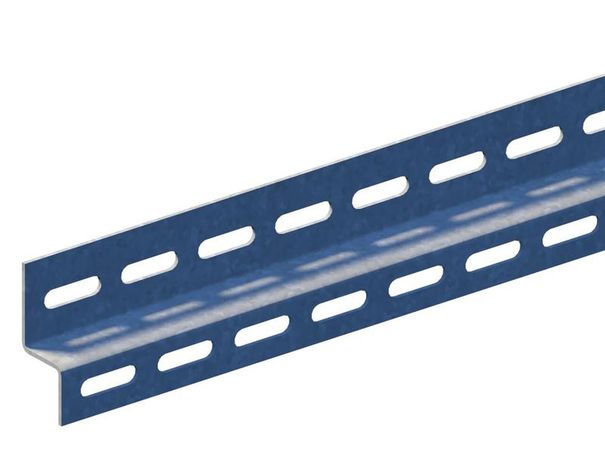

Монтажный профиль зетовый ГМЗ.40.97.2000.2.2 - Н0112546551 СОЭМИ

Профиль монтажный Z-образный 40х97 L2000 сталь 2мм оцинкованный ГМЗ.40.97.2000.2.2, СОЭМИ - это универсальный несущий элемент для монтажа электротехнического оборудования, кабельных трасс и металлических конструкций. Прочная оцинкованная сталь, перфорация и болтовое соединение делают этот профиль надёжным решением для промышленных и коммерческих объектов.

Назначение и область применения

Профиль монтажный Z-образный 40х97 L2000 сталь 2мм оцинкованный ГМЗ.40.97.2000.2.2, СОЭМИ используется для создания несущих конструкций в электромонтажных работах. Подходит для крепления электрических щитов, шкафов управления, светильников, устройств сигнализации, кабельных лотков и вентиляционных каналов. Часто применяется в цехах, распределительных пунктах, на производственных площадках и в помещениях с повышенными требованиями к долговечности.

Технические характеристики

• Форма: Z-образный профиль
• Габариты: 40 мм (ширина полки) × 97 мм (высота) × 2000 мм (длина)
• Толщина стенки: 2 мм
• Материал: сталь с оцинкованным покрытием по технологии Сендзимира
• Покрытие: холодное цинкование - устойчиво к коррозии
• Исполнение: перфорированное - отверстия для крепления через каждые 50–100 мм
• Тип соединения: болтовое - совместим с метизами M6–M8
• Климатическое исполнение: УТ2.5 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Цвет: серый
• Стандарт: ТУ 3449-018-05774835-2007 / ТУ 25.11.23-029-05774835-2022

Совместимость и монтаж

Профиль монтажный Z-образный 40х97 L2000 сталь 2мм оцинкованный ГМЗ.40.97.2000.2.2, СОЭМИ легко крепится к бетонным, кирпичным и металлическим поверхностям с помощью анкеров, дюбелей или хомутов. Перфорация позволяет фиксировать оборудование без сверления дополнительных отверстий. Для соединения нескольких профилей в одну линию используйте болты и гайки - стыки получаются жёсткими и выдерживают значительную нагрузку. Рекомендуем использовать крепёж с антикоррозийным покрытием (например, класса прочности 8.8).

Безопасность и стандарты

Произведён в соответствии с техническими условиями ТУ 3449-018-05774835-2007 и ТУ 25.11.23-029-05774835-2022. Цинковое покрытие соответствует нормам защиты от коррозии для среды с умеренной агрессивностью. Климатическое исполнение УТ2.5 гарантирует работу в закрытых помещениях с контролируемой влажностью и температурой. Не рекомендуется применение в открытых условиях с постоянным воздействием атмосферных осадков или морской среды.

Преимущества

• Высокая жёсткость за счёт Z-формы - выдерживает большие вертикальные и горизонтальные нагрузки
• Оцинкованная сталь - долговечность в агрессивных средах, снижение потребности в обслуживании
• Перфорация - ускоряет установку оборудования, исключает необходимость точечного сверления
• Легко модифицируется - можно резать, гнуть, собирать сложные системы из нескольких профилей
• Совместим с большинством стандартных крепёжных элементов

Ограничения применения

• Не предназначена для использования в качестве основной несущей конструкции в зонах с вибрацией выше 1g (например, крупные компрессоры, насосы с частотным управлением)
• Не рекомендуется для внешней установки без дополнительной защиты от прямого контакта с водой и солями
• При использовании в помещениях с высокой концентрацией кислот/щелочей требуется дополнительная защита покрытия
• Длина 2000 мм требует опоры каждые 1–1,5 м при максимальной нагрузке - прогиб возможен при неверном расчете шага крепления

Примеры использования

• Крепление распределительных щитов на стене в производственном цеху
• Подвеска кабельных лотков в серверной комнате
• Создание рамы для монтажа светильников в помещении с высоким потолком
• Сборка каркаса для вентиляционных воздуховодов внутри технологического корпуса
• Обустройство направляющих для автоматических систем контроля доступа

Практические советы

• При монтаже на бетон используйте анкерные болты M8 - они обеспечивают надёжное крепление при весе оборудования до 100 кг на один профиль
• Если собираете длинную линию из нескольких профилей - стыкуйте их с перекрытием минимум 150 мм и фиксируйте двумя болтами с каждой стороны
• Проверьте посадочные отверстия перед установкой - иногда перфорация может иметь допуск +-1 мм, особенно при массовом производстве
• Для защиты от механических повреждений во время транспортировки сохраните заводскую плёнку - её легко удалить после монтажа
• При необходимости удлинения - режьте профиль ножницами по металлу, не забудьте обработать срез противокоррозийным составом
