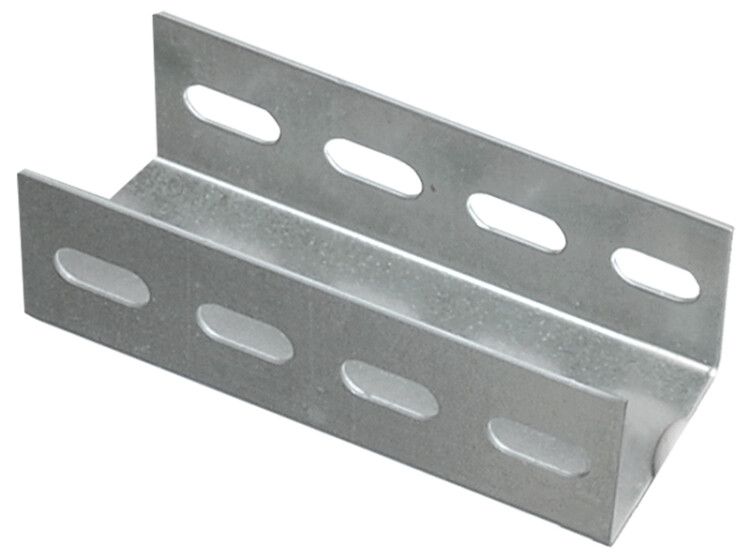

Профиль настенный | CLP1Z-050-100 IEK

Профиль настенный IEK (ИЭК) серии CLP с артикулом clp1z-050-100 предназначен для крепления металлических лотков к вертикальным поверхностям. Его прочная U-образная форма и цинковое покрытие обеспечивают надежную фиксацию даже в условиях повышенной влажности и широкого диапазона температур.

Назначение и область применения

Профиль настенный используется для подвеса металлических лотков - как прокатных, так и проволочных - на стенах зданий. Он выступает в роли опорного элемента, который крепится к стене через кронштейны, обеспечивая устойчивую и доступную систему прокладки кабельных трасс. Подходит для промышленных объектов, офисных помещений, транспортных узлов и других мест, где требуется организованная маршрутизация силовых и сигнальных кабелей.

Технические характеристики

• Тип профиля: U-профиль - формирует открытый канал для установки лотка;
• Материал: сталь - обеспечивает высокую механическую жесткость;
• Толщина материала: 2,5 мм - гарантирует устойчивость к деформации при нагрузках;
• Зашита покрытие: оцинковка - защищает от коррозии, особенно в помещениях с повышенной влажностью;
• Ширина слота: 51 мм - соответствует стандартному размеру крепления для большинства лотков;
• Тип перфорации: с трех сторон - позволяет гибко регулировать положение кронштейнов и фиксаторов;
• Способ монтажа: потолочный - хотя профиль предназначен для настенного крепления, он совместим с системами, где кронштейны крепятся к потолку и опираются на профиль;
• Тип соединения: винтовое - удобно для сборки и последующего обслуживания;
• Диапазон рабочих температур: от –60 до +60 C - работает в холодных и жарких средах, включая неотапливаемые помещения;
• Срок службы: 20 лет - при соблюдении условий эксплуатации;
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлопрофилю для подвесных систем.

Совместимость и монтаж

Профиль настенный IEK clp1z-050-100 совместим с лотками, имеющими ширину крепежного пояса до 51 мм. Для монтажа используются кронштейны, которые крепятся к стене анкерами или дюбелями, после чего профиль фиксируется на них винтами. Перфорация с трех сторон позволяет выбирать оптимальную высоту расположения и расстояние между точками крепления. Установка возможна на бетон, кирпич и другие плотные основания. Не рекомендуется использовать на гипсокартонных или легких перегородках без усиления.

Безопасность и стандарты

Профиль настенный изготовлен в соответствии с ГОСТ 14918-80, что гарантирует соответствие требованиям к прочности, долговечности и химической стойкости. Цинковое покрытие снижает риск возникновения электрохимических процессов при контакте с другими металлическими элементами системы. Продукт не содержит опасных веществ и безопасен для работы в закрытых помещениях.

Преимущества

• Высокая механическая прочность благодаря толщине 2,5 мм - выдерживает значительные нагрузки от кабелей и оборудования;
• Универсальная перфорация - упрощает адаптацию под любую схему прокладки;
• Цинкование - продлевает срок службы в агрессивных средах без необходимости дополнительной защиты;
• Стандартные размеры - легко сочетается с продукцией других производителей, соответствующих ГОСТ;
• Долговечность - 20 лет службы при правильном монтаже и эксплуатации.

Ограничения применения

• Не предназначен для горизонтального крепления - требует обязательной вертикальной ориентации;
• Не подходит для крепления на мягкие или пористые поверхности (например, пеноблок, гипсоволокно без подложки);
• Не рассчитан на динамические нагрузки - не применяется там, где есть постоянные вибрации (например, рядом с компрессорами без демпферов);
• Не является изоляционным элементом - не заменяет термо- или электроизоляцию.

Примеры использования

• Подвес лотков с кабелями управления на стенах производственных цехов;
• Фиксация кабельных трасс в подвальных помещениях теплотрасс;
• Прокладка сигналов связи в административных зданиях с высокой плотностью коммуникаций;
• Обустройство кабельных путей в логистических комплексах и складах.

Практические советы

• При выборе кронштейнов проверьте, чтобы их ширина была меньше 51 мм - иначе они не поместятся в слот профиля;
• Для длинных участков (более 3 метров) увеличьте количество точек крепления - шаг не более 1,5–2 м;
• При использовании в сырых помещениях дополнительно контролируйте герметичность соединений кронштейнов - вода может попадать внутрь профиля;
• Производитель рекомендует использовать этот профиль в составе полноценной системы CLP - совместимость с другими элементами серии повышает надежность всей трассы.
