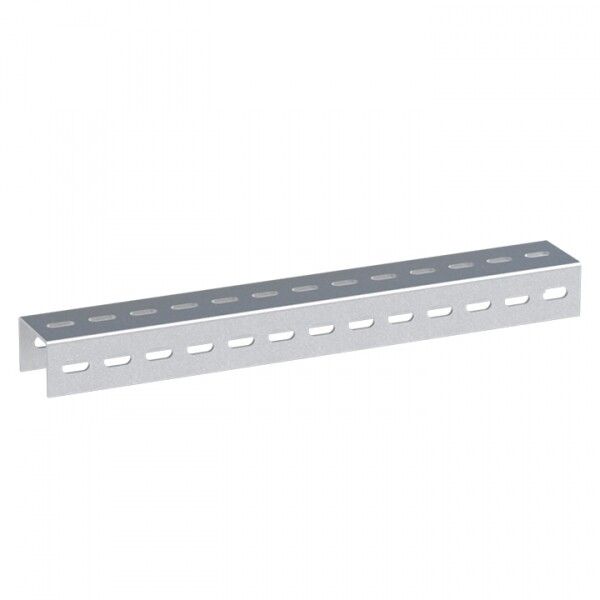

Профиль П-образный 1600мм (1,5мм) | pp1600-1,5 EKF

Профиль П-образный 1600мм (1,5мм) от EKF - это универсальный монтажный элемент из оцинкованной стали, предназначенный для фиксации кабельных лотков, трубопроводов и других инженерных систем. Артикул pp1600-1,5 входит в серию EKF-Line и обеспечивает надёжную основу для сборки конструкций в помещениях с умеренной влажностью.

Назначение и область применения

Профиль П-образный 1600мм (1,5мм) применяется для крепления инженерных систем: кабельных лотков, воздуховодов, труб водоснабжения и кондиционирования. Подходит как для горизонтальных, так и для вертикальных участков трасс. Часто используется в многоярусных системах прокладки коммуникаций - например, на потолках производственных цехов, в серверных, офисах и жилых зданиях. Благодаря перфорации с трёх сторон позволяет легко крепить кронштейны, хомуты и другие компоненты.

Технические характеристики

• Длина: 1600 мм
• Толщина стенки: 1,5 мм
• Форма: U-профиль (П-образный)
• Ширина слота: 10 мм - позволяет использовать метизы M8
• Материал: сталь
• Защитное покрытие: горячее цинкование по методу Сендзимира - равномерный слой цинка, устойчивый к коррозии
• Цвет: RAL 7035 (серо-коричневый) - не влияет на функциональность, но обеспечивает единообразие внешнего вида
• Тип перфорации: отверстия по трем сторонам - две боковые и нижняя, что даёт гибкость в расположении креплений

Совместимость и монтаж

Профиль П-образный 1600мм (1,5мм) совместим с крепёжными элементами М8 - болты, саморезы, анкеры с головкой под шестигранник или крестовую отвёртку. Для установки на бетон, кирпич или металл используйте дюбели или сварку. Кронштейны и кабельные лотки крепятся через перфорацию - достаточно просверлить отверстие в нужном месте и зафиксировать. Учитывайте шаг отверстий: он рассчитан под стандартные крепёжные решения EKF-Line. Не рекомендуется применять метизы крупнее М8 - они могут деформировать слот.

Безопасность и стандарты

Горячее цинкование по методу Сендзимира соответствует требованиям ГОСТ 14918 и ISO 1461 - обеспечивает долговечную антикоррозийную защиту. Профиль не содержит опасных веществ и безопасен для внутренней установки. Не предназначен для открытого монтажа на улице или в агрессивных средах (например, с высокой концентрацией кислот или щелочей).

Преимущества

• Высокая прочность при минимальной массе благодаря точному контролю толщины 1,5 мм
• Универсальная перфорация с трёх сторон - удобство при изменении схемы монтажа
• Оцинкованная поверхность снижает риск повреждения при транспортировке и хранении
• Совместимость со всей серией EKF-Line - можно сочетать с другими элементами системы без адаптеров
• Легко режется обычными ножницами по металлу или углошлифовальной машиной

Ограничения применения

Не следует использовать Profil P-образный 1600мм (1,5мм) в условиях постоянного контакта с водой, агрессивными химическими средами или на открытом воздухе без дополнительной защиты. Нагрузка ограничена - профиль рассчитан на легкие и средние веса (до 50–70 кг/м при правильном распределении креплений). Превышение нагрузки вызывает прогиб и потерю устойчивости. Также не подходит для монтажа в местах с частыми механическими ударами или вибрациями без демпферов.

Примеры использования

• Крепление кабельных лотков в серверной комнате
• Подвеска воздуховодов в торговом центре
• Фиксация труб водоснабжения в подвале жилого дома
• Сборка двухъярусной трассы: один уровень - силовые кабели, второй - слаботочные
• Изготовление рам для панелей управления в производственном корпусе

Практические советы

• При нарезке профиля до нужной длины - обязательно обработайте срезы наждаком, чтобы удалить острые кромки
• Для длинных участков (>3 м) устанавливайте опоры каждые 1,2–1,5 м - иначе возможен провис
• Используйте пластиковые вставки в отверстия, если требуется изоляция от вибрации
• Артикул pp1600-1,5 хорошо сочетается с кронштейнами EKF-Line KPS-M8 и хомутами PHM-8
• Проверьте посадочный диаметр крепёжа перед закупкой - слот 10 мм требует именно М8, а не М6 или М10
