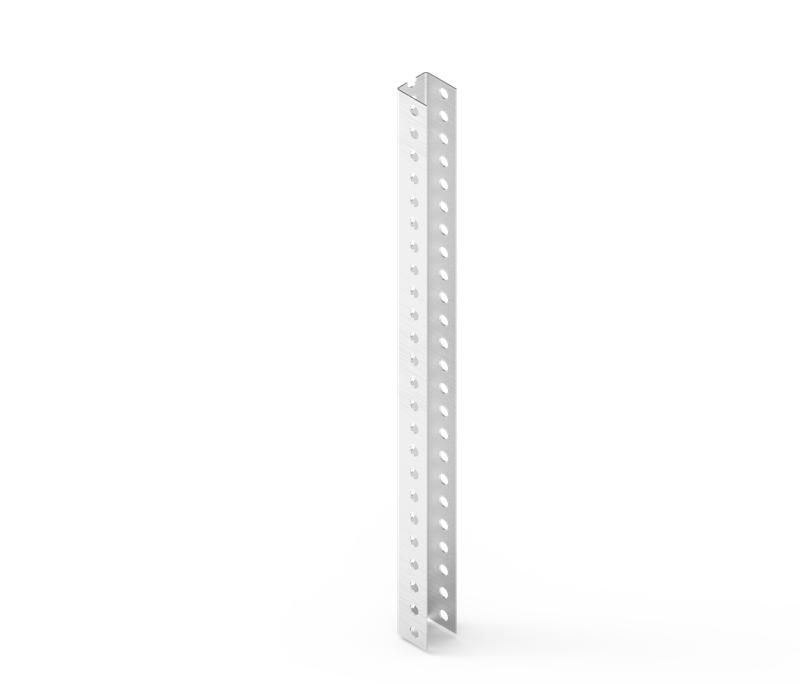

Профиль П-образный одинарный БПП1.40.40.1000.1.5.2 СОЭМИ Н3311221072

Профиль П-образный 40х40 L1000 толщина 1.5 мм оцинкованный, БПП1.40.40.1000.1.5.2 СОЭМИ - это универсальный элемент для сборки несущих конструкций в электромонтаже и промышленном строительстве. Изготовлен из оцинкованной стали методом холодной прокатки, обеспечивает прочность, устойчивость к коррозии и точную геометрию. Применяется для крепления кабельных трасс, оборудования и других элементов на объектах с повышенными требованиями к долговечности.

Назначение и область применения

Профиль П-образный 40х40 L1000 толщина 1.5 мм оцинкованный, БПП1.40.40.1000.1.5.2 СОЭМИ предназначен для создания жестких несущих рам и направляющих в системах кабельного монтажа. Подходит для установки кабельных лотков, консолей, опорных платформ и других элементов. Часто применяется в промышленных помещениях, на заводах, в распределительных пунктах, на элеваторах и в цехах с высокой влажностью или риском механических воздействий.

Технические характеристики

• Форма сечения: П-образная
• Размеры: 40×40 мм (ширина × глубина)
• Толщина стенки: 1,5 мм
• Длина: 1000 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Климатическое исполнение: УТ2,5 (для работы при температуре от −40 C до +40 C, в условиях повышенной влажности и агрессивной среды)
• ГОСТ/ТУ: изготовление соответствует ТУ 25.11.23-029-05774835-2022

Совместимость и монтаж

Профиль П-образный 40х40 L1000 толщина 1.5 мм оцинкованный, БПП1.40.40.1000.1.5.2 СОЭМИ совместим со стандартными крепежами: самонарезающими винтами, болтами М6–М8, хомутами и кронштейнами с внутренним диаметром 40 мм. Для монтажа используются перфорированные поверхности - отверстия можно просверливать самостоятельно. Вертикальная установка требует фиксации через каждые 1,5–2 метра. Горизонтальное расположение допускает шаг опор до 1,2 м при равномерной нагрузке до 15 кг/м. Не рекомендуется использовать для подвески тяжелого оборудования без расчета прогиба.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-029-05774835-2022 и рассчитано на работу в условиях климатического исполнения УТ2,5 - то есть выдерживает колебания температур, влажность и атмосферные осадки. Оцинкованное покрытие защищает от электрохимической коррозии, снижает риск возникновения потенциальных разностей между элементами системы. Нет открытых острых кромок - безопасен при обращении.

Преимущества

• Высокая точность геометрии благодаря холодной прокатке - легко собираются комплекты без подгонки
• Цинковое покрытие по методу Сендзимира обеспечивает длительную защиту от ржавчины даже при повреждении поверхности
• Стандартная длина 1000 мм удобна для транспортировки и резки на месте
• Подходит для автоматизированного монтажа - совместим с большинством крепежных систем
• Не требует специального обслуживания в процессе эксплуатации

Ограничения применения

• Не предназначена для несущих конструкций с динамическими или ударными нагрузками (например, вибрационные станки без демпфирования)
• При использовании в агрессивных химических средах (кислоты, щелочи) требуется дополнительная защита
• Запрещено сваривать - оцинкованное покрытие при нагреве выделяет токсичные пары; для соединений используйте механические крепления
• Не подходит для внешней установки без защиты от прямого солнечного излучения и постоянного намокания - хотя оцинковка устойчива, срок службы снижается при открытом контакте с атмосферными осадками

Примеры использования

• Крепление кабельных лотков в подземных кабельных каналах на тепловых станциях
• Сборка стоек для распределительных щитов в промышленных зданиях
• Монтаж консолей для светильников в цехах с высокой запыленностью
• Обустройство направляющих для тросовых систем управления в логистических комплексах
• Фиксация трубопроводов малого диаметра в технологических корпусах

Практические советы

• Перед монтажом проверьте плоскостность профиля - при деформации во время транспортировки выровняйте его легким ударом резинового молотка
• При нарезке на участках используйте ножницы по металлу или диск с алмазным покрытием - избегайте перегрева, чтобы не повредить цинковый слой
• Для продления срока службы в местах реза обработайте кромки антикоррозийным составом на основе цинка
• При групповой установке нескольких профилей соблюдайте единый уровень - используйте лазерный уровень или нивелир
• Убедитесь, что посадочные места под крепеж имеют достаточную толщину - минимальный зазор от края профиля до отверстия - 8 мм
