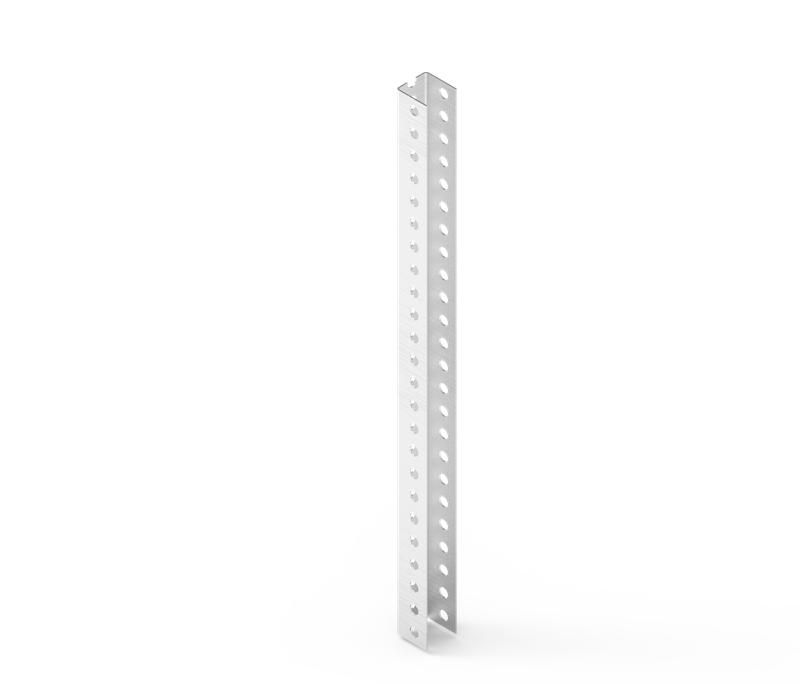

Профиль П-образный одинарный БПП1.40.40.3400.2.5.2 СОЭМИ Н3311223482

Профиль П-образный 40х40 L3400 толщина 2.5 мм оцинкованный, БПП1.40.40.3400.2.5.2 СОЭМИ - это универсальный несущий элемент из оцинкованной стали, предназначенный для сборки каркасов, крепления кабельных трасс и других конструкций в электроустановках и промышленном строительстве.

Назначение и область применения

Профиль П-образный 40х40 L3400 толщина 2.5 мм оцинкованный, БПП1.40.40.3400.2.5.2 СОЭМИ применяется для создания жестких вертикальных и горизонтальных несущих конструкций. Вертикально установленный профиль служит основой для крепления кабельных полок, консолей, щитов и оборудования. Горизонтальное расположение делает его подходящим для использования в роли прогонов - опор для распределительных устройств, кабельных лотков или трубопроводов. Подходит для внутренних помещений с умеренной влажностью и температурными колебаниями, например, в цехах, подстанциях, распределительных пунктах и на объектах ЖКХ.

Технические характеристики

• Форма сечения: П-образная
• Размеры: 40×40 мм (ширина и глубина)
• Толщина стенки: 2,5 мм
• Длина: 3400 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Климатическое исполнение: УТ2,5 (для умеренного и холодного климата, с повышенной влажностью и перепадами температур)
• Стандарт производства: ТУ 25.11.23-029-05774835-2022

Совместимость и монтаж

Профиль П-образный 40х40 L3400 толщина 2.5 мм оцинкованный, БПП1.40.40.3400.2.5.2 СОЭМИ совместим со стандартными крепежными элементами: болтами М8–М10, самонарезающими винтами, хомутами и кронштейнами с соответствующим зазором. Для монтажа используются сварка, фланцевые соединения или механическая фиксация через предварительно просверленные отверстия. Отметьте: посадочная поверхность имеет ровную плоскую форму - для надежного контакта с крепежом рекомендуется использовать шайбы. Длина 3400 мм позволяет минимизировать количество стыков при установке длинных трасс.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-029-05774835-2022 и рассчитано на работу в условиях климатического исполнения УТ2,5 - то есть выдерживает температуру от −40 C до +40 C и повышенную влажность. Оцинкование по методу Сендзимира обеспечивает равномерное и прочное антикоррозийное покрытие, защищающее металл от воздействия агрессивных сред. Продукт не содержит опасных веществ и безопасен при обращении в соответствии с нормами ГОСТ 12.2.003.

Преимущества

• Высокая точность геометрии благодаря холодной прокатке - гарантирует плотное прилегание к другим элементам конструкции
• Оцинкованное покрытие увеличивает срок службы в сравнении с обычной сталью - особенно важно в помещениях с возможным конденсатом
• Жесткая П-образная форма обеспечивает хорошую нагрузочную способность при минимальном весе
• Готовый размер 3400 мм снижает потери при резке и ускоряет монтаж
• Подходит для автоматизированной сборки - легко интегрируется в модульные системы

Ограничения применения

Профиль П-образный 40х40 L3400 толщина 2.5 мм оцинкованный, БПП1.40.40.3400.2.5.2 СОЭМИ не предназначен для эксплуатации в агрессивных химических средах (например, вблизи кислотных или щелочных выбросов). Также не следует использовать его в условиях постоянного погружения в воду или при температурах выше +60 C - это может привести к ускоренному старению цинкового слоя. Нагрузка должна быть распределена равномерно; сосредоточенные точки давления требуют усиления креплений.

Примеры использования

• Каркас для кабельных лотков в производственных цехах
• Необходимый элемент для монтажа силовых щитов на стенах
• Основа для крепления консолей под трансформаторы или реакторы
• Прогон для прокладки кабеля вдоль технологической линии
• Сборка рам для распределительных устройств в подстанциях

Практические советы

• Перед монтажом проверьте, чтобы все профили были одного типа - смешивание с другими сериями может вызвать перекосы
• При нарезке используйте инструменты, не повреждающие цинковое покрытие - после резки обработайте кромки противокоррозийным составом
• Для вертикальной установки шаг между креплениями не более 1,5 метра; для горизонтальной - не более 1,2 метра
• Учитывайте посадочные размеры: ширина 40 мм требует крепежа с зазором не менее 42 мм
• При использовании в сырых помещениях комбинируйте с герметиками и изоляционными прокладками
