Профиль перфорированный Z-образный К241 2000 УТ1,5 | CLW10-GEM-PZ-241-20-UT15 IEK

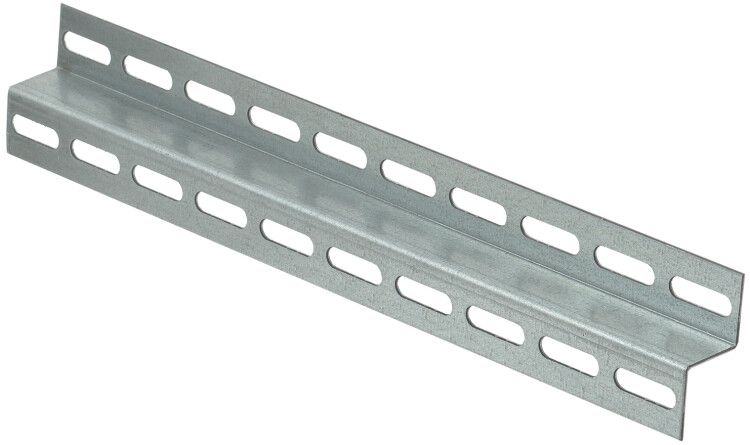

Профиль перфорированный Z-образный К241 2000 мм УТ1.5 от IEK - это жесткий несущий элемент из оцинкованной стали, предназначенный для надежного крепления кабельных трасс, трубопроводов, щитов и другого оборудования в промышленных и коммерческих объектах. Артикул clw10-gem-pz-241-20-ut15 соответствует серии CLW и обеспечивает долговечную работу даже при высокой механической нагрузке.

Назначение и область применения

Профиль перфорированный Z-образный К241 2000 мм УТ1.5 используется для создания несущих конструкций в системах, требующих точного расположения и устойчивости к вибрациям. Подходит для монтажа:

• кабеленесущих систем (лотки, трубы, гофры);
• трубопроводов отопления, вентиляции и кондиционирования;
• электрошкафов, распределительных щитов и автоматических устройств;
• средств сигнализации, осветительных приборов и других электротехнических компонентов;
• металлических оболочек и корпусов оборудования.

Применяется в цехах, на заводах, в ЖКХ, торговых центрах и других зонах с повышенными требованиями к надежности крепления.

Технические характеристики

• Форма профиля: Z-образная - позволяет равномерно распределять нагрузку и легко соединяться с другими элементами;
• Материал: сталь с оцинкованным покрытием - защищает от коррозии, повышает срок службы;
• Толщина стенки: 2 мм - обеспечивает достаточную жесткость для нагрузок до 20 лет эксплуатации;
• Длина: 2000 мм - стандартная длина для удобного транспортирования и монтажа;
• Ширина слота: 40 мм - оптимальна для установки болтовых креплений и кронштейнов;
• Перфорация: двусторонняя - позволяет крепить оборудование с двух сторон без переворота профиля;
• Тип крепления: болтовое - совместим с метрическими болтами M8–M12;
• Срок службы: до 20 лет - при соблюдении условий эксплуатации в закрытых помещениях или с контролируемой влажностью.

Совместимость и монтаж

Профиль перфорированный Z-образный К241 2000 мм УТ1.5 совместим с крепежом серии CLW от IEK: хомутами, кронштейнами, подвесками и анкерами. Монтаж возможен:

• на потолок - через шпильки, закрепленные в бетоне или металлоконструкции;
• на стены - с использованием дюбелей и анкеров;
• на пол - при необходимости формирования напольных коробов или направляющих.

Слоты шириной 40 мм позволяют использовать стандартные болты M8–M10. Для сборки рекомендуется применять гайки с шайбами и контргайки при наличии вибраций. Профиль не требует сварки - все соединения выполняются механически.

Особенности конструкции

Z-форма профиля обеспечивает высокую жесткость при минимальном весе. Благодаря двусторонней перфорации, один профиль можно использовать для крепления оборудования с обеих сторон - это снижает количество необходимых элементов и ускоряет монтаж. Оцинкованное покрытие предохраняет сталь от ржавчины, особенно важно при работе в условиях повышенной влажности (например, в подвальных помещениях или на открытых участках с защитным кожухом).

Преимущества

• Высокая механическая прочность благодаря толщине 2 мм и Z-форме;
• Удобство монтажа - возможность крепления с любой стороны и в любом положении;
• Долговечность - оцинковка гарантирует защиту от коррозии в течение всего срока службы;
• Гибкость в проектировании - подходит для вертикальных, горизонтальных и комбинированных решений;
• Совместимость с продукцией серии CLW - единая система крепежа от одного производителя.

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или высокотемпературными поверхностями (>150 C);
• Не рекомендуется для использования в агрессивных средах (кислоты, щелочи, солевые растворы) - оцинковка не выдерживает длительного воздействия таких веществ;
• При монтаже на стены с высокой влажностью (например, в банях, бассейнах) требуется дополнительная герметизация креплений;
• Запрещено использовать как несущий элемент для тяжелого оборудования без расчета допустимой нагрузки - максимальная нагрузка зависит от шага крепления и типа основания.

Примеры использования

• Подвеска кабельных лотков в производственном цехе с частыми вибрациями от станков;
• Крепление воздуховодов системы вентиляции в торговом комплексе;
• Монтаж распределительных щитов на стене в подвале жилого дома;
• Создание рамы для светильников в офисном помещении с подвесным потолком;
• Фиксация трубопроводов отопления в теплом пункте.

Практические советы

• При заказе учитывайте длину профиля - 2000 мм подходит для большинства задач, но при длинных трассах используйте соединители;
• Для вибрационных зон применяйте болты с пластиковыми или резиновыми прокладками между профилем и оборудованием;
• Проверьте посадочные отверстия перед монтажом - они должны быть свободны от заусенцев, чтобы не повредить кабели или трубы;
• Если профиль будет установлен в местах с доступом людей - убедитесь, что острые кромки не выходят за границы конструкции;
• Артикул clw10-gem-pz-241-20-ut15 - единственный в линейке CLW с такой толщиной и длиной, поэтому замена аналогами может потребовать пересчета нагрузок.
