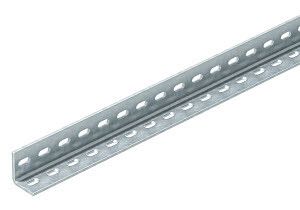

Угловой профиль 30x35x5000 (WP 30 35 5000 FT) | 6373103 OBO Bettermann

Угловой профиль 30x35x5000 мм горячий цинк от OBO Bettermann (арт. 6373103) - это прочный L-образный монтажный элемент из оцинкованной стали, предназначенный для сборки несущих конструкций в системах кабельных трасс KTS. Его жесткая форма и защитное покрытие обеспечивают долговечность даже в агрессивных средах.

Назначение и область применения

Угловой профиль 30x35x5000 мм горячий цинк используется для создания рам, опор и направляющих в металлических системах кабельных трасс KTS. Подходит для фиксации кабельных лотков, каналов, труб и других компонентов внутри помещений и на открытых участках. Благодаря высокой механической прочности и устойчивости к коррозии, применяется в промышленных объектах, энергетике, транспорте и на объектах с повышенными требованиями к надежности.

Технические характеристики

• Форма: L-профиль - два взаимно перпендикулярных плеча шириной 30 мм и 35 мм
• Длина: 5000 мм (5 метров)
• Толщина стенки: 3 мм - обеспечивает достаточную жесткость для нагрузок при монтаже оборудования
• Материал: сталь оцинкованная - базовый материал с защитным слоем
• Защитное покрытие: горячее цинкование - равномерный слой цинка, защищающий от коррозии даже при повреждении поверхности
• Перфорация: двусторонняя, с шагом отверстий 7 мм - позволяет легко крепить болтами, шпильками или саморезами с любой стороны
• Момент инерции: 1,29 см⁴ - показатель сопротивления изгибу, достаточный для статических нагрузок в рамках системы KTS
• Огнестойкость: да - не поддерживает горение, соответствует требованиям пожарной безопасности

Совместимость и монтаж

Угловой профиль 30x35x5000 мм горячий цинк совместим со всеми компонентами системы KTS от OBO Bettermann. Для монтажа используются стандартные крепежи: болты M8–M10, шпильки, саморезы по металлу. Перфорация с шагом 7 мм позволяет точно выстраивать расположение точек крепления. Профиль можно резать на месте с помощью ножниц по металлу или болгарке - после резки зона среза сохраняет защитные свойства благодаря целостному цинковому слою. Установка выполняется на стены, потолки или полы с использованием анкеров или кронштейнов.

Безопасность и стандарты

Изделие соответствует требованиям европейских норм по огнестойкости и коррозионной стойкости. Горячее цинкование соответствует EN ISO 1461. Продукт сертифицирован для использования в системах KTS, которые проходят испытания на соответствие IEC 61537 и DIN VDE 0100. Наличие огнестойкости подтверждает безопасность при возникновении аварийных ситуаций.

Преимущества

• Высокая прочность при малом весе - удобен для транспортировки и установки
• Долговечность - горячее цинкование гарантирует срок службы более 25 лет в условиях средней агрессивности
• Гибкость монтажа - двусторонняя перфорация позволяет собирать конструкции в любом направлении
• Совместимость с системой KTS - все элементы профилей, крепежа и фитингов работают как единая система
• Не требует дополнительной защиты - не нуждается в окраске или антикоррозийной обработке после монтажа

Ограничения применения

• Не предназначен для постоянного контакта с морской водой или агрессивными химическими веществами - в таких случаях требуется специальное покрытие
• Работает только в пределах температур от -30C до +80C - выше допустимого порога возможна потеря прочности
• Не заменяет сварные конструкции - не рассчитан на динамические ударные нагрузки
• При резке необходимо использовать средства индивидуальной защиты - образуется острые кромки и частицы цинка

Примеры использования

• Крепление кабельных лотков к стенам в распределительных щитовых помещениях
• Сборка несущих стоек для кабельных трасс в промышленных цехах
• Фиксация гибких кабельных каналов в подвесных потолках
• Обустройство опорных конструкций для проводов и кабелей на эстакадах и в тоннелях
• Создание рам для монтажа распределительных устройств в условиях повышенной влажности

Практические советы

• При заказе учтите, что длина профиля - 5 метров; для коротких участков рекомендуется резать на месте, чтобы минимизировать отходы
• Для крепления используйте болты с гроверами или пластиковыми втулками - это снижает риск электрохимической коррозии между сталью и медью/алюминием
• При работе с несколькими профилями - проверьте одинаковость перфорации по всей партии, особенно при закупке из разных партий
• После резки удалите заусенцы и протрите срез спиртом - это продлит срок службы покрытия
• Для вертикальных конструкций рекомендуется комбинировать с U-профилем или уголком для усиления жесткости
