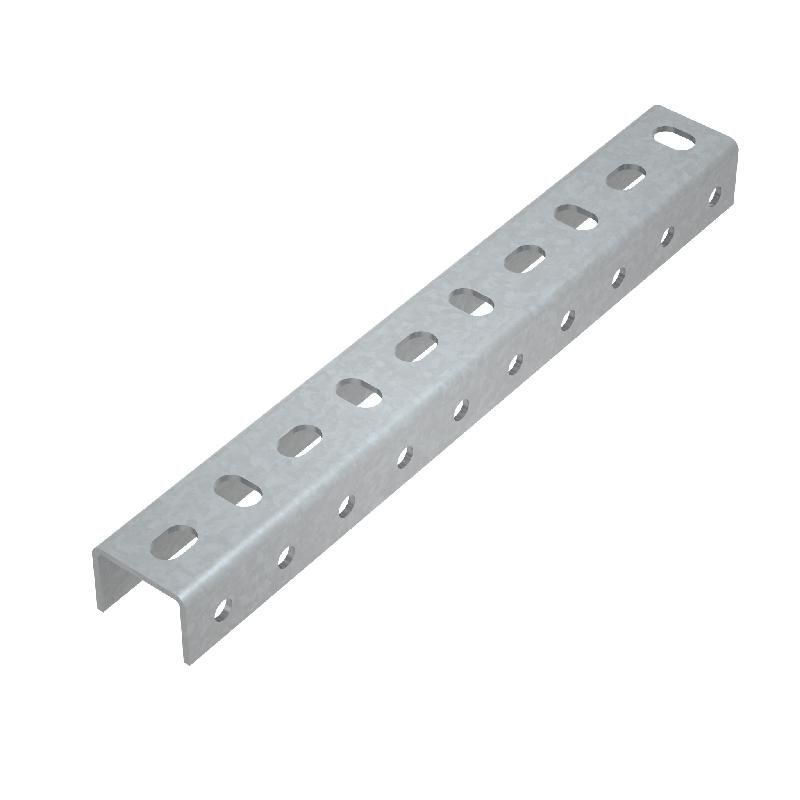

Профиль универсальный усиленный UPS2200 КМ 38х29 2.5мм L2200 СИСТЕМА КМ LO11933

Универсальный усиленный профиль 38×29 мм, серия UPS2200 КМ от бренда СИСТЕМА КМ - это надёжная металлическая основа для монтажа кабеленесущих систем, стоек и нестандартных конструкций. Профиль рассчитан на механические нагрузки, удобен в установке без сварки и подходит для внутреннего использования в помещениях.

Назначение и область применения

Производится для создания жестких несущих конструкций, где требуется высокая устойчивость к деформациям. Применяется как:

• Поддерживающая направляющая для кабельных лотков, каналов и труб;
• Основание для сборных потолочных стоек;
• Элемент рамных конструкций в шкафах управления, распределительных устройствах и технологических нишах.

Работает исключительно в закрытых помещениях - не предназначен для открытых площадок, улиц, сырых зон или агрессивных сред (например, химпроизводств, цехов с постоянным воздействием паров кислот/щелочей).

Технические характеристики

• Габариты: 38 × 29 мм - внешние размеры прямоугольного сечения;
• Длина: 2200 мм - стандартная длина одного элемента;
• Толщина стенки: 2,5 мм - обеспечивает повышенную жёсткость против прогиба;
• Материал: оцинкованная сталь по технологии Сендзимира - равномерное покрытие цинком, защищающее от коррозии;
• Перфорация: продольные отверстия по всей длине - позволяют фиксировать крепления болтами, саморезами или хомутиками без сверления;
• Класс защиты по ГОСТ 15150-69: UHL4 - предназначена для работы в условиях сухого климата, температуре от −10C до +40C.

Совместимость и монтаж

Профиль совместим с любыми крепёжными изделиями, подходящими по размеру отверстий: М4–М6 болты, саморезы, хомуты, кронштейны и крепёжные планки от системы КМ-Профиль. Для монтажа используются:

• Стандартные анкеры или дюбеля - для крепления к бетону или кирпичу;
• Пластиковые или металлические крепления типа “Лапа” - для крепления к металлопрокату;
• Заклёпочные соединители - для быстрого соединения между собой нескольких профилей.

Не требует сварки. Соединение осуществляется через перфорацию - можно собирать конструкцию любой формы, изменяя шаг крепления. Подходит для временных и постоянных решений.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу климатического исполнения UHL4. Цинковое покрытие по Сендзимиру гарантирует долговечность в нормальных условиях эксплуатации. Нет выделения вредных веществ при нагреве до +80C. Электрическая проводимость материала допускает использование в системах заземления, если есть необходимость.

Преимущества

• Высокая несущая способность благодаря толщине 2,5 мм - выдерживает значительные весовые нагрузки;
• Перфорированная поверхность - экономит время на подготовку отверстий;
• Цинковое покрытие - устойчиво к окислению в сухих помещениях;
• Готовый к использованию - не нуждается в дополнительной обработке перед монтажом;
• Совместим с широким спектром комплектующих от СИСТЕМА КМ - легко масштабируется.

Ограничения применения

• Не использовать во влажных помещениях (банях, прачечных, холодильных камерах);
• Не применять там, где возможна контактная коррозия с медью, алюминием или другими цветными металлами;
• Не рекомендуется для наружного монтажа - даже при наличии цинка, длительное воздействие осадков и перепадов температур снижает срок службы;
• Не подходит для конструкций, работающих при температурах выше +80C - теряет прочностные свойства.

Примеры использования

• Фиксация кабельных лотков в серверных комнатах;
• Сборка вертикальных стоек для щитового оборудования в офисах и административных зданиях;
• Обрамление и подвеска воздуховодов малого диаметра;
• Создание нестандартных платформ для монтажа автоматики на заводах.

Практические советы

• При заказе учтите, что длина профиля - 2200 мм. Для длинных трасс используйте несколько элементов с нахлёстом и креплением через перфорацию;
• Выбирайте крепёж с учётом толщины стенки - лучше использовать метрический крепёж M4-M6, чтобы не повредить резьбу;
• Если планируете частую модификацию конструкции - выбирайте пластиковые хомуты вместо саморезов: они легче демонтировать;
• Проверьте соответствие посадочного диаметра крепёжных элементов - некоторые хомуты имеют минимальный внутренний диаметр 30 мм, что идеально подходит для этого профиля;
• Храните профиль в сухом месте до монтажа - хотя он оцинкован, длительный контакт с влагой может вызвать белые пятна на поверхности.
