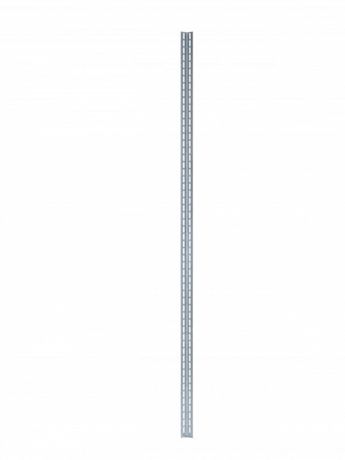

Профиль вертикальный перфорир. 1800х36х36 ПВ-01 DE | 30857DEK DEKraft APC

Профиль вертикальный перфорированный 1800х36х36 ПВ-01 от DEKraft предназначен для сборки распределительных шкафов и щитов контрольно-измерительной аппаратуры. Этот элемент из стали с порошковым покрытием обеспечивает прочную основу для крепления оборудования внутри корпусов ВРУ, особенно в условиях повышенной механической нагрузки.

Назначение и область применения

Профиль вертикальный перфорированный 1800х36х36 ПВ-01 используется как несущий элемент в составе корпусов ВРУ (вертикальных распределительных устройств) от DEKraft. Его применяют для фиксации автоматических выключателей, контакторов, реле, модульного оборудования и других компонентов электроустановок. Подходит для промышленных щитов на заводах, в цехах, насосных станциях и объектах ЖКХ.

Технические характеристики

• Размеры: 1800 мм (высота) × 36 мм (ширина) × 36 мм (глубина)
• Материал: сталь — обеспечивает высокую жесткость и долговечность
• Покрытие: порошковое — устойчиво к коррозии, механическим повреждениям и химическим воздействиям
• Исполнение: метрическое — совместимо с крепежом M4–M6
• Перфорация: регулярные отверстия по всей длине для гибкой установки крепежа
• Нормативный документ: ГОСТ 14254-96 — соответствует требованиям по степени защиты IP

Совместимость и монтаж

Профиль 1800х36х36 ПВ-01 монтируется с помощью винтового крепления — он крепится к боковым стенкам корпуса ВРУ через предварительно подготовленные отверстия. Отличается точным соблюдением габаритов, что позволяет использовать его в стандартизированных рамках DEKraft. Для монтажа оборудования используют болты М4–М6, которые легко фиксируются в перфорации. Учитывайте, что шаг отверстий рассчитан под стандартные DIN-рейки и кронштейны, поэтому не требуют доработки.

Безопасность и стандарты

Профиль ПВ-01 соответствует ГОСТ 14254-96, который определяет классы защиты от проникновения твердых частиц и воды. Это гарантирует безопасную работу в помещениях с повышенной запыленностью или влажностью. Порошковое покрытие исключает риск возникновения электрических замыканий за счет равномерного слоя изоляционного материала.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Регулируемый монтаж оборудования — можно крепить устройства в любом месте по высоте
• Устойчивость к коррозии и внешним воздействиям за счет порошковой окраски
• Совместимость со всеми типоразмерами корпусов DEKraft и аксессуарами серии ПВ-01
• Не деформируется при длительной нагрузке — сохраняет форму даже при плотном размещении оборудования

Ограничения применения

Профиль 1800х36х36 ПВ-01 не предназначен для наружной установки без дополнительной герметизации корпуса. Не рекомендуется использовать в средах с постоянным воздействием агрессивных химикатов (например, кислот, щелочей) — хотя порошковое покрытие устойчиво, оно не является промышленным антикоррозийным решением. Также не следует применять этот профиль как самостоятельный несущий элемент — он работает только в составе полноценного корпуса ВРУ.

Примеры использования

• Фиксация автоматических выключателей в щите управления технологической линией
• Установка реле времени и терморегуляторов в системах теплоснабжения
• Крепление преобразователей частоты и контроллеров в промышленных панелях
• Сборка распределительных щитов для насосных станций с учетом вибрации и влажности

Практические советы

• При заказе проверьте соответствие высоты профиля внутреннему размеру корпуса — 1800 мм идеально подходит для стандартных ВРУ DEKraft, но не всегда для нестандартных решений
• Используйте пластиковые или металлические кронштейны с фланцами, чтобы избежать перекоса при креплении тяжелого оборудования
• Перед монтажом удалите металлическую стружку из отверстий — она может вызвать короткое замыкание
• Для удобства планирования расположения оборудования используйте шаблоны с шагом отверстий — они доступны в каталоге DEKraft
• Профиль ПВ-01 совместим с другими элементами серии — например, с горизонтальными профилями и направляющими, что упрощает сборку комплексных щитов
