Профильная рейка 2000x20x8 (CL2008UP2000FS) | 1105124 OBO Bettermann

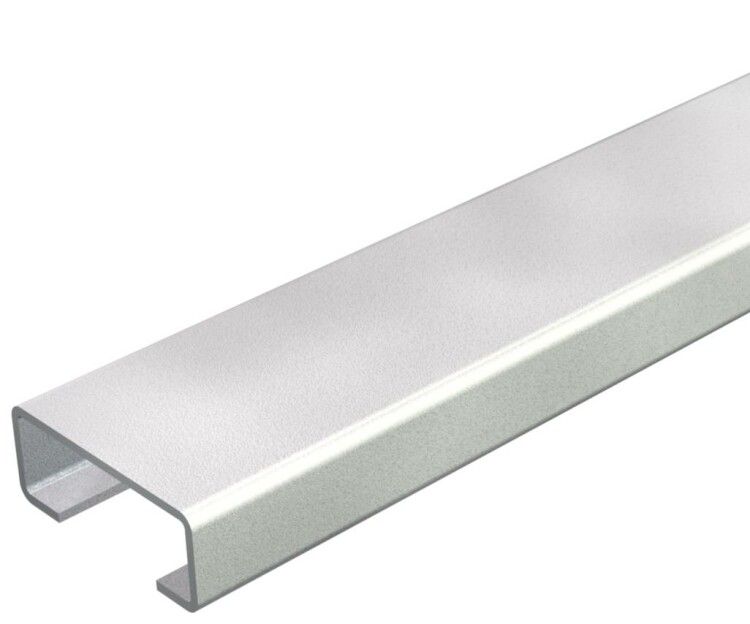

Рейка профильная 2000x20x8 мм от OBO BETTERMANN (арт. 1105124) - это стальная несущая рейка с C-образным профилем, предназначенная для сборки жестких каркасов в распределительных устройствах, шкафах управления и других системах крепления оборудования. Её оцинкованное покрытие обеспечивает устойчивость к коррозии, а точные габариты позволяют использовать её совместно со стандартными крепёжными элементами.

Назначение и область применения

Рейка профильная 2000x20x8 мм используется как базовый элемент несущей конструкции в электротехнических шкафах, панелях и рамах. Подходит для монтажа автоматических выключателей, контакторов, модульных устройств и других компонентов, которые фиксируются на специальных крепёжных планках или болтах через внутренний слот. Применяется в промышленной автоматизации, энергетике, машиностроении и системах распределения электроэнергии.

Технические характеристики

• Длина: 2000 мм
• Сечение: 20 × 8 мм
• Тип профиля: C-образный (без перфорации)
• Толщина стенки: 0,75 мм
• Ширина внутреннего слота: 11 мм - позволяет использовать стандартные крепёжные гайки и болты типа M4–M6
• Момент инерции Iz: 0,1711 см⁴ - показатель жёсткости при изгибе в вертикальной плоскости
• Момент инерции Iy: 0,0275 см⁴ - жёсткость при изгибе в горизонтальной плоскости
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Артикул производителя: CL2008UP2000FS

Совместимость и монтаж

Рейка профильная 2000x20x8 мм совместима с крепёжными элементами, рассчитанными на слот шириной 11 мм - например, с гайками-болтами, зажимами и кронштейнами от OBO и аналогичных производителей. Монтаж осуществляется путём закрепления рейки на стенке шкафа или раме с помощью саморезов, сварки или механических креплений. Для равномерного распределения нагрузки рекомендуется фиксировать рейку с шагом не более 600 мм. Установка возможна как в вертикальном, так и в горизонтальном положении.

Безопасность и стандарты

Изделие соответствует требованиям EN 61439 (стандарты для распределительных устройств низкого напряжения). Оцинкованное покрытие соответствует DIN EN ISO 1461. Отсутствие открытых острых кромок снижает риск повреждения изоляции проводов при монтаже.

Преимущества

• Высокая прочность при минимальной массе благодаря оптимальному C-профилю
• Универсальный слот 11 мм - совместим с большинством промышленных крепёжных решений
• Оцинкованное покрытие продлевает срок службы в агрессивных средах
• Отсутствие перфорации исключает риск деформации при затяжке крепежа
• Легко режется и обрабатывается стандартными инструментами

Ограничения применения

• Не предназначена для работы под высокими динамическими нагрузками - не подходит для крепления тяжёлого оборудования без дополнительной поддержки
• Толщина стенки 0,75 мм ограничивает применение в условиях частых вибраций или ударных воздействий
• Не является изолирующим элементом - не заменяет изоляционные планки при работе с токоведущими частями
• Не следует использовать в помещениях с постоянным воздействием кислот, щелочей или морской воды - оцинковка имеет ограниченную устойчивость к таким средам

Примеры использования

• Крепление DIN-рейки внутри металлического шкафа управления
• Основание для установки термореле, преобразователей частоты и контроллеров
• Сборка рамы для распределительных щитов в цехах с высокой запылённостью
• Подвеска кабельных каналов и трубопроводов в пределах допустимой нагрузки

Практические советы

• Перед монтажом проверьте, что внутренняя ширина слота (11 мм) соответствует вашему крепёжу - не все гайки подходят даже при близком значении
• При нарезке рейки используйте ножницы по металлу или углошлифовальную машину с диском для резки стали - после резки удалите заусенцы
• Для длинных участков (например, 2 м) предусмотрите промежуточные точки крепления, чтобы избежать прогиба
• Если требуется увеличить жёсткость - комбинируйте две рейки параллельно с перемычками
• Рейка профильная 2000x20x8 мм от OBO BETTERMANN (арт. 1105124) легко интегрируется в системы, собранные по стандартам OBO - совпадают размеры, покрытие и технологические решения
