Профильная рейка 2000x25x10 (CL2510UP2000BK) | 1107038 OBO Bettermann

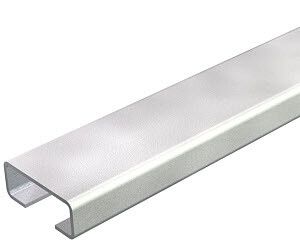

Рейка профильная 2000x25x10 мм от OBO BETTERMANN (арт. 1107038 / CL2510UP2000BK) - это стальная несущая рейка с C-образным профилем, предназначенная для сборки жестких каркасов и крепления оборудования в электромонтажных системах. Применяется там, где нужна надежная база для фиксации кабельных каналов, шин, корпусов автоматов и других компонентов.

Назначение и область применения

Рейка профильная 2000x25x10 мм используется как основа для монтажа электротехнического оборудования внутри щитов, на стенках шкафов, в производственных зонах и на технологических площадках. Подходит для установки DIN-реек, кабельных лотков, креплений для выключателей, контакторов, преобразователей частоты и других устройств, требующих механической устойчивости. Благодаря прорезям шириной 11 мм обеспечивает гибкую фиксацию крепежа без сверления.

Технические характеристики

• Длина: 2000 мм
• Поперечные размеры: 25 мм (высота) × 10 мм (ширина)
• Форма профиля: S-образный (C-профиль) с внутренними прорезями
• Материал: сталь
• Толщина стенки: 1 мм
• Ширина прорези: 11 мм - позволяет использовать специальные болты или защелкивающиеся крепления
• Момент инерции Iz: 0.4408 см⁴ - показатель жесткости при изгибе в вертикальной плоскости
• Момент инерции Iy: 0.0772 см⁴ - жесткость при изгибе в горизонтальной плоскости
• Покрытие: необработанная сталь - без антикоррозийного слоя
• Артикулы: CL2510UP2000BK, 1107038

Совместимость и монтаж

Рейка совместима с крепежом типа T-болтов, самозаклинивающихся гаек и специальных кронштейнов, рассчитанных на прорези 11 мм. Монтаж осуществляется путем закрепления рейки к стене, полу или потолку с помощью дюбелей, анкеров или сварки. Для фиксации оборудования используются болты, которые вставляются в прорези и затягиваются снаружи. Установка возможна как в вертикальном, так и в горизонтальном положении. Обязательно проверяйте соответствие посадочного отверстия крепежа ширине прорези - 11 мм.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности, предъявляемым к несущим элементам в электрощитовых устройствах. Хотя формально сертификаты не указаны, продукция OBO BETTERMANN выпускается в соответствии с европейскими нормами EN 61439 и EN 60204 для электрооборудования. Отсутствие защитного покрытия требует учета условий эксплуатации - не рекомендуется применение во влажных или агрессивных средах без дополнительной защиты.

Преимущества

• Высокая несущая способность благодаря жесткому C-профилю
• Удобство регулировки мест крепления - можно перемещать оборудование вдоль всей длины рейки
• Простота монтажа - не требуется сверление, достаточно вставить крепеж в прорезь
• Стандартизированные размеры обеспечивают совместимость с большинством крепежных решений OBO и аналогичных производителей

Ограничения применения

• Не предназначена для открытых внешних установок - отсутствие покрытия делает её уязвимой к коррозии
• Не подходит для нагрузок выше расчетных значений; момент инерции указывает на ограниченную жесткость при больших прогибах
• Толщина стенки 1 мм исключает использование в условиях ударных или вибрационных нагрузок без усиления
• Не применяется в пищевой, фармацевтической или взрывоопасной среде без дополнительной герметизации и покраски

Примеры использования

• Крепление DIN-реек в силовых щитах
• Фиксация кабельных лотков в цехах
• Подвеска корпусов автоматических выключателей и контакторов
• Сборка рам для распределительных устройств в промышленных панелях
• Основание для монтажа светильников и датчиков в помещениях с высокой степенью доступа

Практические советы

• Перед монтажом проверьте, что используемые болты имеют головку шириной ≤11 мм - иначе они не войдут в прорезь
• Для долговечности в сырых помещениях рекомендуется окрасить рейку порошковой краской или нанести антикоррозийный состав
• При необходимости соединения двух реек - используйте стыковые муфты или сварку, а не просто плотное прилегание
• При использовании в качестве направляющей для движения механизмов - учтите, что толщина 1 мм может деформироваться при частом трении
• Рейка профильная 2000x25x10 мм от OBO BETTERMANN хорошо сочетается с другими элементами серии CL2510 - выбирайте один тип крепежа для всей системы
