Программатор оптических трансиверов SFPTotal модели Whistle 1 порт SFP USB светодиодный индикатор питания NIKOMAX SFPTotal(Whistle) GIGALINK

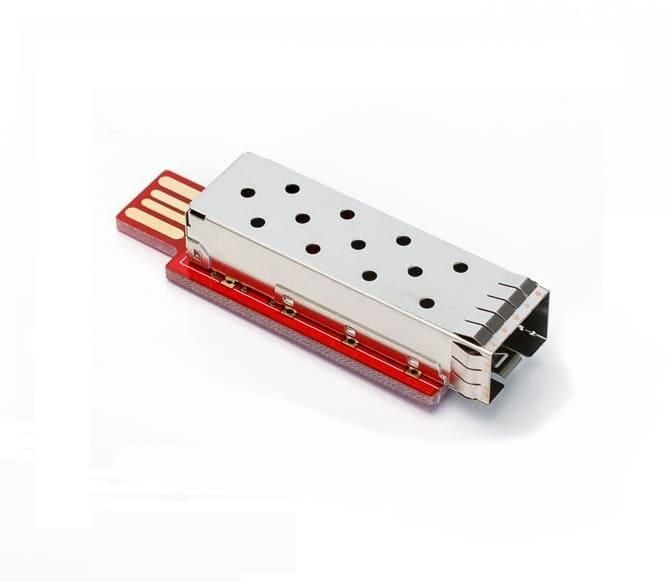

Программатор оптических трансиверов SFPTotal от NIKOMAX - компактное устройство для перепрошивки памяти SFP-трансиверов через USB-интерфейс. Подходит для работы с модулями в сетях передачи данных, где требуется настройка совместимости или восстановление поврежденной прошивки.

Назначение и область применения

Программатор оптических трансиверов SFPTotal используется для изменения или восстановления данных в EEPROM-памяти оптических и медных SFP-трансиверов. Он позволяет изменить информацию о производителе, скорости, типе волокна, температурном режиме и других параметрах, хранящихся в стандарте MSA SFF-8074. Особенно актуален при работе с трансиверами третьих производителей, которые не распознаются оборудованием Cisco, HPE, Juniper и другими вендорами из-за жесткой проверки серийного номера или ID.

Технические характеристики

• Интерфейс подключения: один порт SFP (для установки трансивера) + один порт USB (для связи с компьютером)
• Протокол программирования: двухпроводная шина I²C (I2C)
• Поддерживаемые форматы: SFP, SFP+ (10G), DAC (пассивные медные кабели), AOC (активные оптические кабели)
• Защита от записи: поддержка парольной защиты по стандарту MSA SFF-8472
• Индикация: светодиодный индикатор состояния питания
• Форм-фактор: внешний компактный корпус, не требует внешнего питания

Совместимость и монтаж

Программатор оптических трансиверов SFPTotal работает с любыми SFP/SFP+-модулями, соответствующими стандарту MSA SFF-8074. Для начала работы:

1. Вставьте трансивер в слот SFP на устройстве - он должен плотно защелкнуться.
2. Подключите USB-кабель к компьютеру (Windows/Linux/macOS - драйверы не требуются, работает как CDC-устройство).
3. Запустите программное обеспечение от NIKOMAX (например, Whistle Utility) для доступа к памяти трансивера.

Не используйте адаптеры USB-C/USB-A или удлинители - они могут вызывать сбои связи по I²C. Кабель должен быть коротким (до 1 метра).

Безопасность и стандарты

Программатор оптических трансиверов SFPTotal соответствует требованиям MSA SFF-8074 и MSA SFF-8472. Электромагнитная совместимость обеспечена в рамках класса бытовых USB-устройств. Напряжение питания - 5 В постоянного тока от USB-порта. Безопасен для работы в условиях офиса, центра обработки данных и сервисных мастерских.

Преимущества

• Работает с трансиверами, заблокированными по паролю - можно сбросить или переопределить защиту
• Минимальные требования к ПО: не нужна дорогостоящая лицензия, достаточно бесплатного утилитного ПО
• Нет необходимости вскрытия корпуса трансивера - все операции проводятся через стандартный SFP-слот
• Автономное питание от USB - не требует отдельного блока питания
• Поддержка широкого спектра модулей: от 1 Гбит/с до 10 Гбит/с, включая DAC/AOC-кабели

Ограничения применения

• Не поддерживает QSFP/QSFP+/QSFP28-форматы - только SFP и SFP+
• Не предназначен для диагностики физического уровня (не измеряет мощность сигнала, температуру, напряжение в реальном времени)
• Не работает с трансиверами, использующими proprietary протоколы (например, некоторые модели Huawei, Arista с закрытым алгоритмом шифрования)
• Требуется предварительно установленное ПО; сам по себе не является автономным устройством
• Не рекомендуется использовать для массового программирования более 50 модулей в день - возможен перегрев контактов SFP-слота

Примеры использования

• Перепрошивка SFP-модуля от third-party производителя, чтобы он стал “распознаваем” коммутатором Cisco
• Обновление информации о сроке службы после замены компонентов внутри трансивера
• Настройка AOC-кабеля для работы в системе InfiniBand вместо Ethernet
• Восстановление удалённой или повреждённой прошивки в модуле GT после физической перезагрузки сервера

Практические советы

• Перед программированием сделайте бэкап текущей памяти трансивера - это позволит вернуть исходную конфигурацию при ошибке
• Используйте только оригинальное ПО от NIKOMAX - сторонние программы могут записать некорректные данные и вывести трансивер из строя
• Проверяйте посадочный диаметр SFP-слота: он рассчитан на стандартные модули 15×15 мм, не подходят увеличенные или деформированные корпуса
• Не вставляйте трансиверы с видимыми следами механического повреждения - это может привести к короткому замыканию на контактной площадке
• После успешного программирования всегда выполняйте “read-back” - сравнение записанных данных с эталоном
