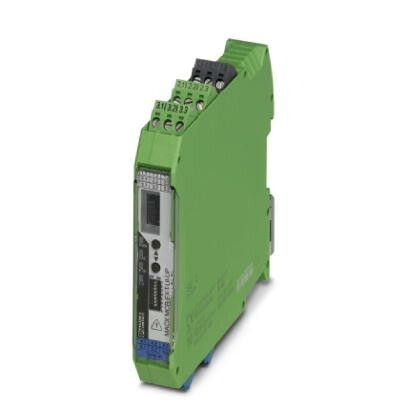

Преобразователь температуры измерительный MACX MCR-EX-T-UI-UP -250...+20°C Phoenix Contact 2865654

Измерительный преобразователь температуры MACX MCR-EX-T-UI-UP от Phoenix Contact предназначен для точного измерения температуры и преобразования сигнала в унифицированный выходной ток. Устройство применяется в промышленных системах автоматизации, где требуется надёжная передача сигналов от термочувствительных датчиков к контроллерам.

Назначение и область применения

Измерительный преобразователь температуры MACX MCR-EX-T-UI-UP принимает сигнал от термосопротивления (RTD) или термопары и преобразует его в стандартный токовый выход 4–20 мА. Это позволяет передавать данные на расстояние до нескольких сотен метров без потери точности. Подходит для установки в зонах с повышенным риском взрыва - например, на химических заводах, нефтеперерабатывающих объектах, газовых компрессорных станциях.

Технические характеристики

• Тип входного сигнала: термосопротивление (RTD) или термопара
• Выходной сигнал: 4–20 мА (токовая петля)
• Питание: 19,2–30 В постоянного тока
• Степень защиты: IP20
• Монтаж: на DIN-рейку 35 мм
• Рабочая температура: –25…+60 C
• Габариты: соответствуют стандарту модульных устройств серии MACX

Совместимость и монтаж

Измерительный преобразователь температуры MACX MCR-EX-T-UI-UP совместим со всеми устройствами серии MACX. Монтируется на стандартную DIN-рейку 35 мм. Для подключения используются винтовые клеммы - достаточно зачистить провода на 7–8 мм и затянуть винты моментом 0,5 Нм. Обязательно соблюдать полярность питания. Кабели от датчиков должны быть экранированными, особенно при длинных трассах. Электромагнитные помехи снижаются за счёт гальванической развязки между входом, выходом и питанием.

Безопасность и стандарты

Устройство имеет сертификацию ATEX и IECEx для работы во взрывоопасных зонах (Zone 1/21). Соответствует требованиям EN 60079-0, EN 60079-11. Гальваническая развязка обеспечивает защиту от перенапряжений и замыканий в цепях управления. Применение в опасных зонах допускается только при использовании с подходящими межсоединениями и согласованной системой заземления.

Преимущества

• Поддержка двух типов датчиков - RTD и термопара - без необходимости менять оборудование
• Гальваническая развязка всех цепей повышает устойчивость к шумам и скачкам напряжения
• Малый форм-фактор позволяет экономить место на щите
• Универсальный вход исключает необходимость заказа разных моделей для разных датчиков
• Надёжные винтовые клеммы обеспечивают долговечное соединение даже при вибрациях

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не работает с датчиками, выдающими напряжение (например, терморезисторы с делителем); требует именно RTD или термопару
• Максимальная длина кабеля от датчика зависит от типа и сечения - рекомендуется не более 100 м для RTD с медными жилами
• Требуется внешнее питание; автономная работа невозможна

Примеры использования

• Контроль температуры масла в гидравлических системах на производстве
• Измерение температуры реактора в химическом цехе
• Автоматизация печей обжига в керамической промышленности
• Системы контроля температуры в бункерах с сыпучими материалами

Практические советы

• Перед подключением проверьте тип датчика - выберите правильный режим ввода через DIP-переключатели (если есть) или используйте программатор, если модель поддерживает настройку
• Экран кабеля от датчика заземляйте только с одной стороны - на стороне преобразователя, чтобы избежать контуров заземления
• При использовании в условиях высоких вибраций дополнительно фиксируйте устройство на рейке с помощью пластиковой защёлки
• Для диагностики подключите мультиметр параллельно выходу - нормальное значение 4 мА при минимальной температуре, 20 мА - при максимальной
• Замену устройства можно выполнять без отключения основной системы - благодаря гальванической развязке и стационарному монтажу
