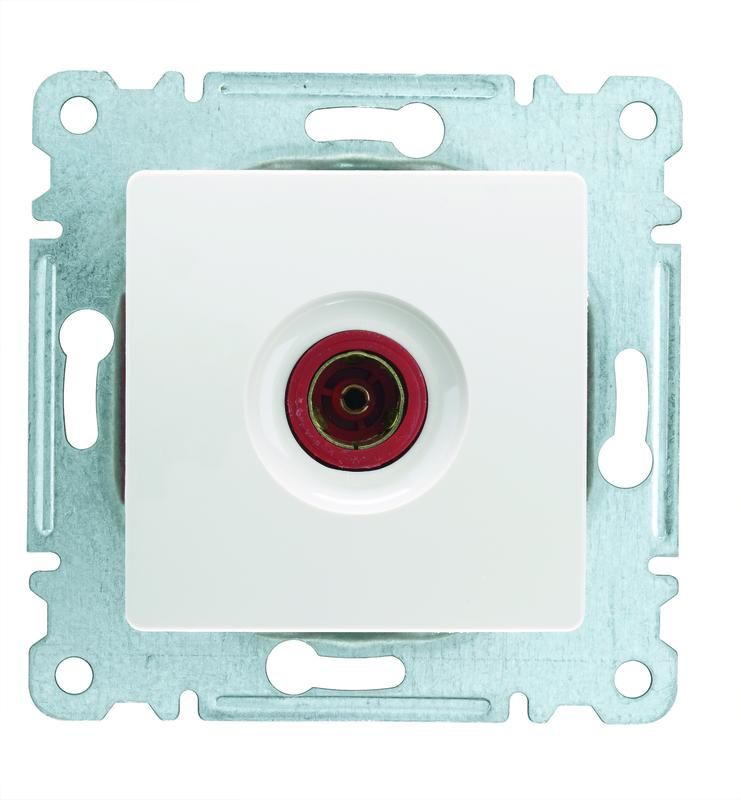

Розетка телевизионная проходная TV Lillium 12дБ с панелью механизм бел. Makel 30001007

Розетка телевизионная проходная TV 12дБ с панелью и механизмом белая от Makel (арт. 30001007) предназначена для подключения антенного кабеля в жилых и офисных помещениях. Она обеспечивает передачу сигнала с коэффициентом усиления 12 дБ и совмещает функции розетки и усилителя в одном компактном устройстве.

Назначение и область применения

Эта розетка используется для подключения телевизора, приставки или другого устройства к антенной сети. Проходная конструкция позволяет сигналу проходить дальше - например, к другой розетке в соседней комнате. Усиление на 12 дБ компенсирует потери в длинных кабелях и распределительных системах. Подходит для установки в квартирах, домах, гостиницах и административных зданиях с центральной антенной или спутниковой системой.

Технические характеристики

• Усиление сигнала: 12 дБ
• Напряжение питания: 220 В - требуется внешний источник питания (не включён в комплект)
• Тип подключения: винтовые зажимы для коаксиального кабеля и экрана
• Степень защиты: IP20 - защищена от доступа пальцев, но не от воды и пыли
• Монтаж: скрытый - устанавливается в стенную коробку
• Цвет: белый
• Тип серии: рамочная - соответствует стандартным декоративным рамкам

Совместимость и монтаж

Розетка совместима с коаксиальным кабелем типа RG-6 или аналогичными с волновым сопротивлением 75 Ом. Для монтажа необходима подготовленная пластиковая или металлическая коробка глубиной не менее 40 мм. Кабель фиксируется винтом - важно плотно затянуть контакт, чтобы избежать помех. Экран кабеля также зажимается отдельным винтом - это снижает уровень радиопомех. Устройство работает только при наличии внешнего адаптера питания 12 В постоянного тока (приобретается отдельно).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электроустановок. IP20 допускает использование только во внутренних помещениях. Наличие сетевого питания требует соблюдения правил электромонтажа: питание подводится через отдельный провод от надёжного источника, не перегружайте сеть. Не используйте в сырых помещениях, банях, на балконах без защиты от влаги.

Преимущества

• Проходная схема - один вход, два выхода: можно подключить несколько устройств без дополнительных делителей
• Встроенное усиление 12 дБ повышает качество сигнала там, где он слабый
• Белый цвет и рамочная форма легко сочетаются со стандартными выключателями и розетками
• Фиксация винтами гарантирует долговечное и надёжное соединение

Ограничения применения

• Не работает без внешнего блока питания - он не входит в комплект
• IP20 исключает применение в местах с повышенной влажностью или риском попадания воды
• Не предназначен для работы с цифровыми спутниковыми сигналами (DVB-S/S2) - только для аналогового/цифрового ТВ-сигнала (DVB-T/T2/C)
• Не рекомендуется использовать при уровне входного сигнала выше –5 dBm - возможна перегрузка усилителя

Примеры использования

• Подключение телевизора в спальне, когда основной кабель идёт из этажного щита
• Установка в коридоре для передачи сигнала в две смежные комнаты
• Замена старой пассивной розетки в многоквартирном доме с плохим качеством сигнала
• Использование в офисах с централизованной антенной системой

Практические советы

• Перед установкой проверьте уровень сигнала на входе - если он ниже –80 дБм, усилитель будет эффективен; если выше –60 дБм - лучше использовать пассивную розетку
• Выбирайте блок питания с выходом 12 В / 0,5 А и стабильным напряжением - импульсные модели могут вызывать шум в канале
• При прокладке кабеля избегайте параллельного расположения с силовыми проводами - минимизируйте расстояние до них хотя бы на 30 см
• Проверьте полярность подключения кабеля: центральная жила - к контакту “SIGNAL”, экран - к “GND”
• При замене старой розетки сохраните маркировку кабелей - так легче определить вход и выход
