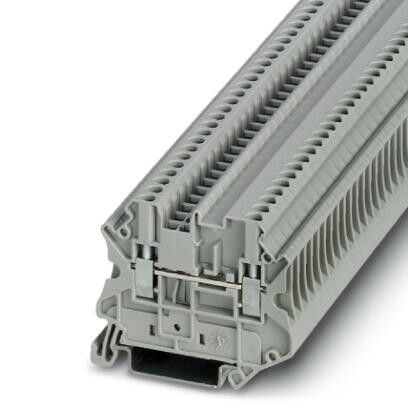

Проходные клеммы UT 2,5-MTD | 3064085 Phoenix Contact

Проходная клемма UT 2,5-MTD от Phoenix Contact - надёжное решение для последовательного соединения проводников в распределительных щитах и автоматизированных системах. Артикул 3064085 обеспечивает устойчивый контакт при высоких нагрузках и широком диапазоне температур.

Назначение и область применения

Проходная клемма UT 2,5-MTD используется для передачи электрического тока между двумя точками цепи без разрыва. Подходит для монтажа в силовых и слаботочных цепях: управление оборудованием, системы автоматизации, промышленные панели, конвейеры, станки. Применяется там, где требуется компактное, долговечное и легко обслуживаемое соединение.

Технические характеристики

• Номинальный ток: 24 А - выдерживает постоянную нагрузку до этого значения без перегрева.
• Номинальное напряжение: 800 В - безопасно работает в сетях до 800 В переменного или постоянного тока.
• Шаг подключения: 5,2 мм - позволяет плотно размещать несколько клемм рядом, экономя место в шкафу.
• Тип соединения: винтовой зажим - надёжное фиксирование провода при затяжке отверткой.
• Сечение провода: 0,14 мм2 - подходит как для одножильных, так и для многожильных гибких проводников такого же сечения.
• Количество уровней: 1 - одна линия прохождения тока, два контакта на уровне (вход и выход).
• Рабочая температура: от –60 C - сохраняет механическую и электрическую целостность даже в экстремально холодной среде.
• Минимальная высота монтажа: 47,5 мм - требует минимум места по вертикали при установке на DIN-рейку.
• Цвет: серый - соответствует стандартному цветовому решению Phoenix Contact для промышленных клемм.

Совместимость и монтаж

UT 2,5-MTD совместима с DIN-рейкой типа TS35. Устанавливается защёлкиванием - никаких дополнительных креплений не требуется. Для соединения используйте отвёртку с плоским жалом. Максимальный момент затяжки не указан - следует соблюдать осторожность, чтобы не повредить пластиковую часть. Клемма поддерживает установку замыкающей пластины (по желанию), что позволяет соединить несколько клемм в одну цепь без внешних перемычек.

Безопасность и стандарты

Проходная клемма UT 2,5-MTD соответствует требованиям IEC 60947-7-1 и VDE 0620. Конструкция выполнена из самозатухающего полимера, устойчивого к возгоранию. Нет открытых токоведущих частей после монтажа - снижает риск поражения током при работе в щите.

Преимущества

• Универсальность: один тип клеммы подходит и для жестких, и для гибких проводников одного сечения.
• Стабильность контакта: винтовой зажим не ослабевает при вибрациях и термических циклах.
• Экономия места: малый шаг 5,2 мм позволяет разместить больше клемм в ограниченном пространстве.
• Работа при низких температурах: способна функционировать при –60 C - уникальное преимущество для холодных регионов или морозильных камер.

Ограничения применения

• Не предназначена для проводов сечением более 0,14 мм2 - использование больших проводов вызовет плохой контакт и перегрев.
• Не рекомендуется для частого демонтажа: многократные операции затяжки/ослабления винта могут износить резьбу.
• Не имеет защиты от брызг или пыли - применяется только внутри закрытых щитов с IP-защитой выше IP54.
• Не подходит для переменного тока свыше 800 В - превышение напряжения опасно!

Примеры использования

• Подключение датчиков температуры в холодильных камерах - благодаря рабочей температуре –60 C.
• Распределение питания на контроллеры PLC в промышленных панелях.
• Объединение нескольких цепей управления через замыкающую планку в одном ряду.
• Сборка распределительных щитов для оборудования в арктических условиях.

Практические советы

• Перед монтажом зачистите провод до 6–7 мм - недостаточная зачистка снижает надёжность контакта.
• Используйте только отвёртки с правильным размером жала - некорректный инструмент может повредить винт.
• Если нужна цепочка из нескольких клемм - установите замыкающую пластину сразу после сборки, чтобы избежать лишнего манипулирования.
• Проверьте соответствие сечения провода: 0,14 мм2 - это очень тонкий провод; он часто встречается в сигнальных цепях, но не подходит для мощных нагрузок.
• Артикул 3064085 - это именно проходная клемма UT 2,5-MTD. Не путайте с аналогичными моделями с другим шагом или числом уровней.
