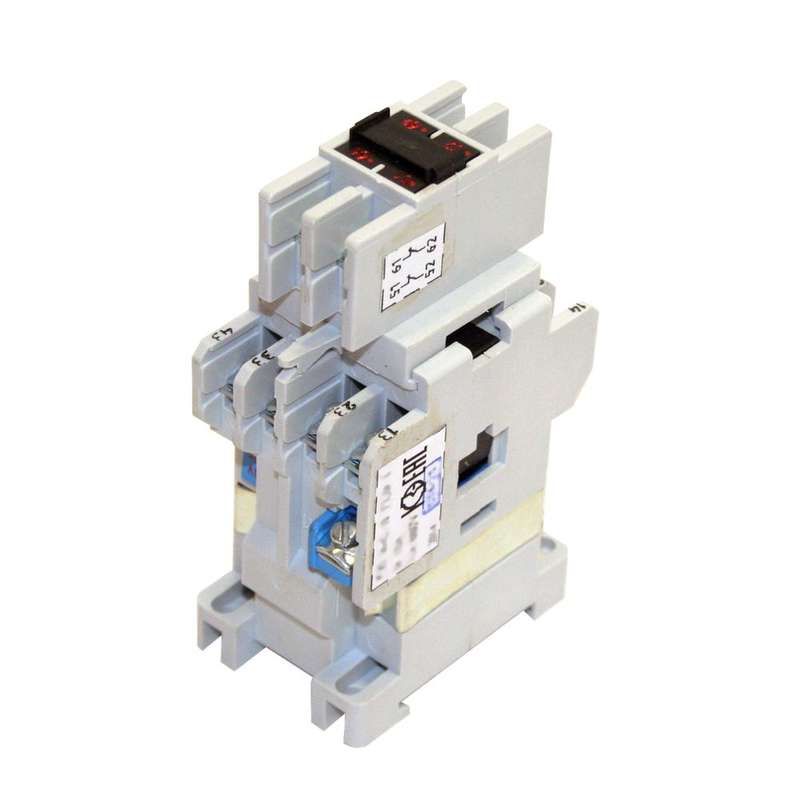

Реле электромагнитное промежуточное РЭП34-33-10 УХЛ4 Б 220В Кашин 010000330ВБ220000000 КашинЗЭА кл.Б

Реле электромагнитное промежуточное РЭП34-33-10 УХЛ4 Б 220В - устройство для коммутации слабых управляющих сигналов в силовые цепи до 10 А. Применяется в системах автоматизации на DIN-рейке, особенно там, где требуется увеличить количество контактов или изолировать управление от нагрузки. Производится компанией КЗЭА г.Кашин, артикул рэп34-33-10 220в кл.б.

Назначение и область применения

Реле электромагнитное промежуточное РЭП34-33-10 УХЛ4 Б 220В используется для передачи сигнала управления от маломощных устройств (например, PLC, терморегуляторов, кнопочных постов) к более мощным потребителям - контактным аппаратам, двигателям, нагревательным элементам. Его основная задача - расширить возможности управления за счёт нескольких замыкающих/размыкающих контактов. Подходит для установки в щитах автоматики, на производстве, в системах вентиляции, конвейерах и других объектах с жесткими требованиями к надёжности.

Технические характеристики

• Тип реле: промежуточное электромагнитное
• Род тока управления: переменный (AC)
• Напряжение катушки: 220 В
• Коммутируемый ток контактов: до 10 А
• Число контактов: 6 (три нормально открытых и три нормально закрытых - тип 3NO+3NC)
• Способ присоединения проводов: винтовые зажимы
• Монтаж: на DIN-рейку 35 мм
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность и наличие конденсата

Совместимость и монтаж

Реле электромагнитное промежуточное РЭП34-33-10 УХЛ4 Б 220В совместимо со всеми стандартными DIN-рейками типа TS35. Для подключения используйте провода сечением до 2,5 мм2 - они плотно фиксируются винтовыми зажимами. Перед установкой проверьте соответствие напряжения сети 220 В AC - применение при другом напряжении повредит катушку. Монтаж выполняется без инструментов: просто защёлкните корпус на рейке. После установки затяните винты равномерно, чтобы избежать деформации контактов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 15150 для работы в условиях УХЛ4. Конструкция обеспечивает электроизоляцию между цепью управления и силовыми контактами. Наличие защиты IP20 предполагает использование только внутри закрытых шкафов - внешняя среда не должна воздействовать на контакты и катушку.

Преимущества

• Шесть контактов позволяют одновременно управлять несколькими нагрузками без дополнительных модулей
• Высокая механическая прочность корпуса и надёжные винтовые зажимы снижают риск отсоединений при вибрациях
• Климатическое исполнение УХЛ4 делает реле пригодным для холодных помещений и неотапливаемых участков
• Стандартный форм-фактор легко заменяется аналогичными изделиями при ремонте

Ограничения применения

• Не предназначено для постоянной работы при токе выше 10 А - возможен сваривание контактов
• Не применяется в цепях постоянного тока - катушка рассчитана исключительно на 220 В AC
• Не рекомендуется использовать вне закрытых шкафов из-за отсутствия герметизации (IP20)
• Не подходит для частых включений (более 1200 раз в час) - срок службы контактов ограничен механической износостойкостью

Примеры использования

• Управление трёмя двигателями насосов через один выход контроллера
• Автоматизация системы освещения в производственном цехе с выделением групп
• Разделение цепей управления и питания в системах безопасности
• Подключение тепловых реле или датчиков давления к силовым контурам

Практические советы

• Проверяйте напряжение на катушке перед первым запуском - даже кратковременная подача 380 В вызовёт её пробой
• При использовании в условиях высокой влажности регулярно осматривайте контакты на окисление - при необходимости протирайте спиртом
• Не забудьте про свободное пространство вокруг реле - для теплоотвода требуется минимум 10 мм с каждой стороны
• При замене старого реле сохраняйте порядок подключения контактов - тип 3NO+3NC требует точного соответствия схеме
• Артикул рэп34-33-10 220в кл.б имеет аналоги от других производителей, но лучше использовать оригиналы КЗЭА для гарантии совместимости и долговечности
