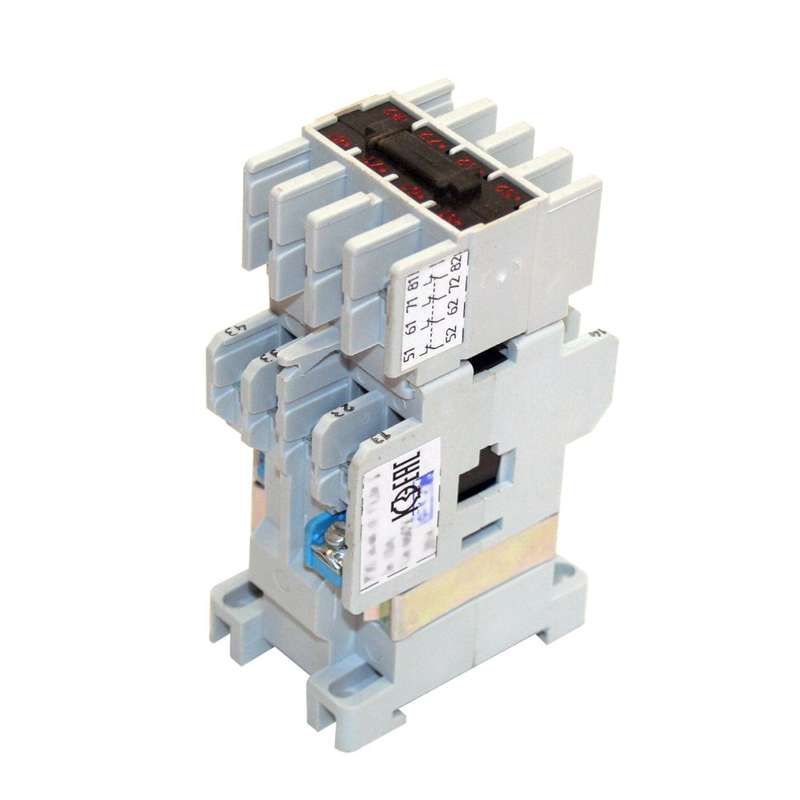

Реле электромагнитное промежуточное РЭП34-44-10 УХЛ4 Б 24В Кашин 010000440ВБ024000000 КашинЗЭА

Реле промежуточное РЭП-34-44-10 УХЛ4 24В от КашинЗЭА предназначено для коммутации слабых управляющих сигналов в цепях постоянного и переменного тока, обеспечивая надёжную изоляцию между управляемой и управляющей цепями. Подходит для автоматизации оборудования на DIN-рейке, особенно там, где требуется распределение сигнала на несколько нагрузок.

Назначение и область применения

Реле промежуточное РЭП-34-44-10 УХЛ4 24В используется для передачи команд от контроллеров, терморегуляторов, датчиков или кнопочных постов к исполнительным устройствам - таким как контакторы, световые индикаторы, маломощные двигатели или клапаны. Его применяют в системах автоматизации промышленного оборудования, где необходимо увеличить количество доступных контактов или повысить уровень защиты управляющей цепи.

Технические характеристики

• Номинальное напряжение катушки: 24 В переменного тока (AC), частота 50 Гц
• Максимальный рабочий ток контактной группы: 3,5 А при напряжении 400 В AC
• Количество вспомогательных контактов: 4 замыкающих + 4 размыкающих
• Тип контактов: механические, без задержки переключения
• Способ монтажа: на DIN-рейку или через винтовые крепления
• Подключение вспомогательных цепей: винтовые зажимы
• Степень защиты корпуса: не указана - не предназначен для открытых или влажных сред без дополнительной защиты
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность

Совместимость и монтаж

Реле промежуточное РЭП-34-44-10 УХЛ4 24В совместимо со всеми стандартными DIN-рейками типа TS35. Для установки достаточно защёлкнуть его на рейку или закрепить винтами в любом положении. Винтовые зажимы позволяют подключать провода сечением до 2,5 мм2. Перед подключением проверьте соответствие напряжения катушки - 24 В AC - источникам управления. Нельзя использовать с постоянным током - катушка рассчитана исключительно на переменный ток.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р МЭК 60947-5-1 и ГОСТ 15150 для работы в условиях умеренного климата. Применяется в электроустановках до 1000 В AC. Отсутствуют данные о сертификации по UL/CE - использование вне России требует дополнительной проверки соответствия местным нормам.

Преимущества

• Высокая плотность контактов: 8 контактов в одном корпусе - экономия места на DIN-рейке
• Устойчивость к колебаниям сети: работает при +-10 % отклонении от 24 В AC
• Гибкий способ монтажа: можно фиксировать как на рейке, так и болтами - удобно при модернизации старых щитов
• Чёткая коммутация: контакты без задержки обеспечивают быстрый ответ системы

Ограничения применения

• Не предназначено для управления мощными нагрузками выше 3,5 А - для больших токов используйте контакторы
• Не имеет герметичного корпуса - нельзя применять во влажных, запылённых или взрывоопасных помещениях без внешней защиты
• Не поддерживает импульсные или частотные сигналы - только дискретное включение/выключение
• Не имеет индикации состояния - невозможно определить включен ли контакт без внешнего контроля

Примеры использования

• Автоматизация станков: одно реле управляет одновременно освещением, зуммером, индикатором и аварийной остановкой
• Конвейерные линии: сигнал от PLC делится на четыре выхода - включение насосов, вентиляторов, световых табло и предохранителей
• Системы теплоснабжения: реле РЭП-34-44-10 УХЛ4 24В передаёт команды от термостата к нескольким электроклапанам

Практические советы

• При подключении к катушке используйте провода с медными жилами - алюминий повышает риск нагрева и плохого контакта
• Обязательно соблюдайте полярность при подключении к 24 В AC - хотя переменный ток не имеет полярности, неправильное подсоединение может вызвать помехи
• Избегайте соседства с высокомощными устройствами - возможны электромагнитные помехи, влияющие на работу контактов
• Проверяйте затяжку винтов каждые 6–12 месяцев - особенно в вибрационных средах
• Если нужна индикация состояния - подключите параллельно светодиодный индикатор через резистор
