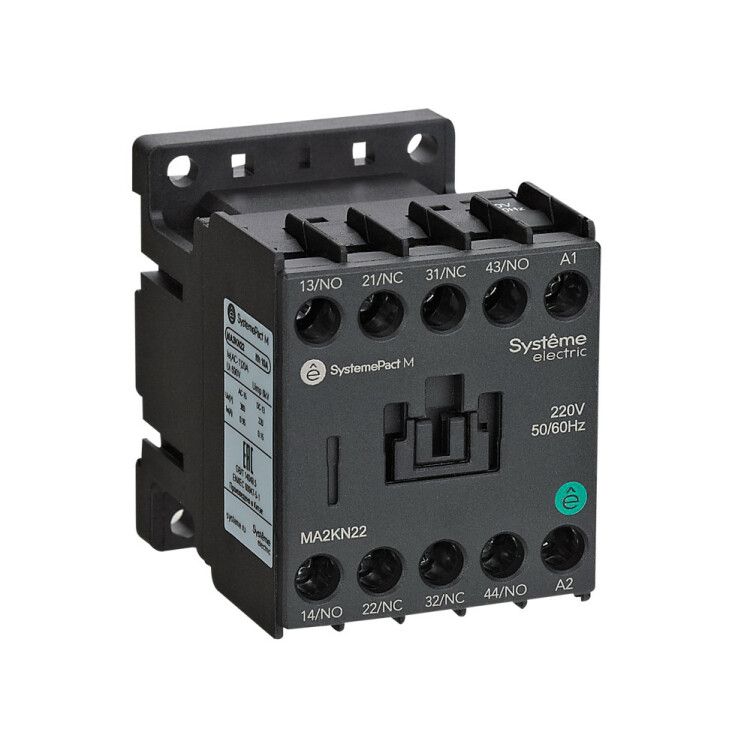

ПРОМЕЖУТОЧНОЕ РЕЛЕ MA2K 2НО+2НЗ AC230V 50/60Hz | MA2KN22P7 Systeme Electric APC

Промежуточное реле MA2K 2 нормально открытых + 2 нормально закрытых контактов AC 230В 50/60Гц от Systeme Electric - компактное устройство для управления сложными цепями в системах автоматизации. Артикул ma2kn22p7 обеспечивает надёжную коммутацию вспомогательных и управляющих контуров при напряжении 230 В переменного тока.

Назначение и область применения

Промежуточное реле MA2K используется для передачи сигналов между контроллерами, датчиками и исполнительными механизмами. Его основная задача - изолировать слабые управляющие цепи от мощных нагрузок, повышая безопасность и гибкость системы. Подходит для установки в панелях управления станков, конвейеров, систем вентиляции, лифтов, телекоммуникационного оборудования и других объектов автоматизации.

Технические характеристики

• Тип реле: промежуточное
• Управление: переменный ток (AC), 230 В, 50/60 Гц
• Контакты: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Номинальный ток контактов: 10 А
• Подключение: винтовые зажимы
• Монтаж: на DIN-рейку или крепление винтами на плате
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Гарантия: 60 месяцев

Совместимость и монтаж

Промежуточное реле MA2K совместимо с DIN-рейкой стандарта EN 60715. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация происходит механически. Также возможно крепление винтами на монтажной плате, что удобно при сборке нестандартных щитов. Винтовые зажимы рассчитаны на провода сечением до 2,5 мм2. Убедитесь, что контактные площадки плотно затянуты - ослабленные соединения вызывают нагрев и отказы.

Безопасность и стандарты

Изделие соответствует требованиям IEC 61810-1 для промежуточных реле. Защита IP20 исключает случайный контакт с токоведущими частями, но не защищает от внешней среды - не используйте в сырых, пыльных или агрессивных условиях без дополнительной защиты в корпусе. Сертифицировано для работы в промышленных сетях с напряжением до 250 В.

Преимущества

• Чёткая схема контактов: два НО и два НЗ позволяют реализовать сложные логические функции без дополнительных элементов
• Высокая надёжность: контакты рассчитаны на 10 А, что покрывает большинство задач управления
• Совместимость с аксессуарами Schneider Electric - можно использовать дополнительные модули, такие как MR2K (реле перегрузки 0,1–13 А)
• Длительный срок службы благодаря качественной катушке и прочному корпусу
• Гарантия 5 лет - один из самых длинных сроков в классе аналогичных реле

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 10 А - для больших нагрузок требуются контакторы
• Защита IP20 запрещает использование вне герметичных шкафов - нельзя устанавливать на открытом воздухе или в помещениях с высокой влажностью
• Работает только с переменным током 230 В - несовместимо с постоянным током или другими напряжениями (например, 24 В DC)
• Не имеет индикации состояния - необходимо подключать внешние световые индикаторы для контроля

Примеры использования

• Управление несколькими двигателями через PLC: одно реле MA2K заменяет четыре отдельных реле
• Сигнализация аварийного останова: НО-контакты включают звуковой оповещатель, НЗ - выключают питание насоса
• Переключение режимов работы конвейера: реле переключает цепи между “быстрый” и “медленный” режим
• Цепи безопасности: реле MA2K размыкает цепь питания при срабатывании эмерджэнси-кнопки

Практические советы

• Выбирая реле MA2K, проверьте соответствие напряжения сети - 230 В +-10%. Отклонения снижают срок службы катушки
• При использовании вибрационного оборудования дополнительно закрепите реле клеем или хомутами - вибрация может ослабить винтовые соединения
• Для экономии места в щите: используйте реле с двумя НО и двумя НЗ вместо двух однотипных - так меньше точек подключения
• Артикул ma2kn22p7 - единственный вариант с этим набором контактов в серии MA2K. Аналоги от других брендов могут отличаться по габаритам и расположению выводов
• При замене старого реле сверьте тип контактов: путаница между НО и НЗ часто приводит к неверной работе всей системы
