Промежуточный шарнир.Система 180 - 6218620 Rittal

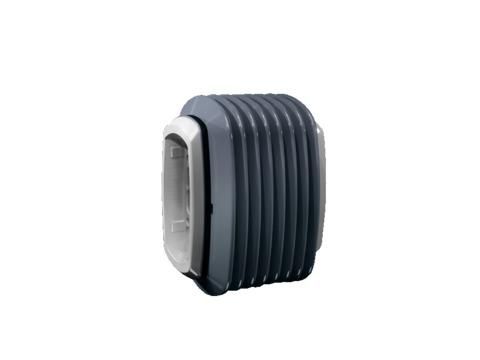

Промежуточный шарнир Система 180 от Rittal - элемент кабельной системы, обеспечивающий гибкое соединение между жесткими участками проводки. Артикул 6218620 предназначен для установки в промышленных корпусах и панелях, где требуется компенсация перемещений и вибраций без потери герметичности.

Назначение и область применения

Промежуточный шарнир Система 180 используется для соединения двух жестких кабельных каналов или трубопроводов, когда между ними возможны линейные или угловые смещения. Подходит для систем, где есть тепловое расширение, механическая вибрация или необходимость частой сборки-разборки. Применяется в панелях управления, на станках, конвейерах, в зонах с высокой степенью запыленности или влажности.

Технические характеристики

• Тип изделия: Шарнир
• Материал корпуса: Сталь, окрашенная в цвет RAL 7035
• Сильфон: Материал - RAL 7024, обеспечивает эластичность и герметичность
• Комплектность: Уплотнения, сильфон, перфорированные диски, винты для ограничения угла поворота, юстировочные винты, саморезы для крепления несущего рычага
• Гарантийный срок: 18 месяцев

Совместимость и монтаж

Промежуточный шарнир Система 180 совместим с другими элементами серии CP от Rittal. Для монтажа необходимо закрепить его на несущих рычагах с помощью прилагаемых саморезов. Перфорированные диски позволяют фиксировать кабели внутри шарнира, а юстировочные винты дают возможность точно выставить положение. Винты для ограничения угла поворота предотвращают чрезмерный изгиб, который может повредить внутренние уплотнения. Установка требует доступа с обоих сторон для затяжки креплений.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и герметичности для промышленного оборудования. Наличие уплотнений и сильфона обеспечивает защиту от попадания пыли и влаги, что делает его подходящим для сред с повышенными требованиями к защите IP. Конструкция не содержит токсичных материалов и безопасна при работе в условиях температур, типичных для промышленных помещений.

Преимущества

• Универсальная комплектация: всё необходимое для монтажа включено в поставку
• Регулируемые ограничители угла поворота снижают риск перегрузки сильфона
• Высокая долговечность благодаря стальному корпусу и качественным уплотнениям
• Цветовое соответствие RAL 7035 позволяет сохранить единый внешний вид панели

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - работает только в условиях повышенной влажности, но не под водой
• Максимальный угол поворота ограничен установленными винтами; превышение может вызвать разрыв сильфона
• Не рекомендован для использования в агрессивных химических средах - материал корпуса не устойчив к кислотам и щелочам
• Требует свободного пространства вокруг для регулировки и обслуживания

Примеры использования

• Соединение кабельных трасс между двумя секциями станка с движущимися частями
• Переход между стационарным шкафом и подвижной дверью панели управления
• Фиксация кабелей в местах, где возможны микросдвиги из-за термического расширения металла
• Интеграция в системы автоматизации, где важна надежность и минимизация простоев

Практические советы

• Проверьте посадочный диаметр кабельного канала перед установкой - он должен соответствовать размерам входных и выходных патрубков шарнира
• Затягивайте все винты равномерно, чтобы избежать перекоса сильфона
• При первом монтаже используйте юстировочные винты для точной центровки, затем фиксируйте основные крепления
• Регулярно проверяйте состояние уплотнений и сильфона - особенно после длительной работы в условиях вибрации
• Артикул 6218620 - единственный вариант этого типа в серии CP; аналоги других серий не заменят его функционально
