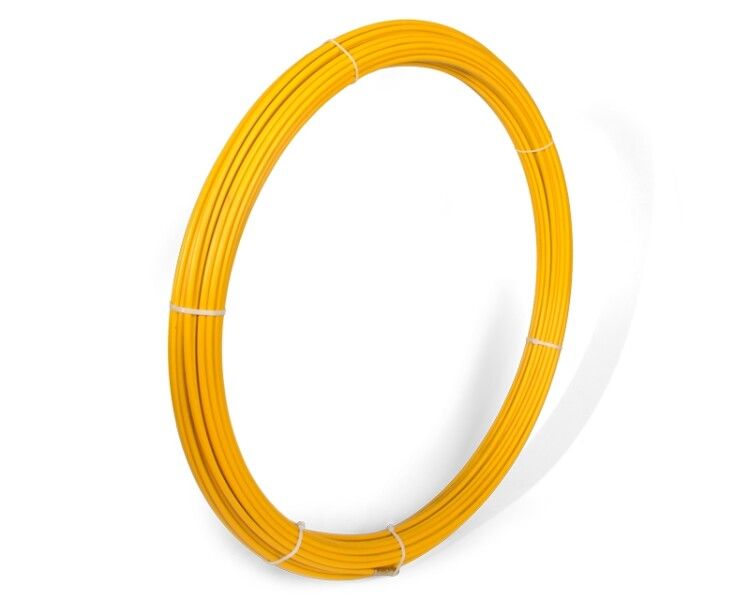

Протяжка-стеклопруток FGP-11/150 | 69461 Fortisflex КВТ

Протяжка-стеклопруток FGP-11/150 от Fortisflex - это прочная и гибкая протяжка из стеклопластика с полимерной оболочкой, предназначенная для прокладки кабелей в трубах и каналах электропроводки. Артикул 69461 подходит для сложных условий монтажа, где важны жесткость, диэлектрическая безопасность и долговечность.

Назначение и область применения

Протяжка-стеклопруток FGP-11/150 используется для протяжки силовых и телекоммуникационных кабелей через подземные трубы, кабельные коллекторы, каналы и другие закрытые трассы. Применяется при прокладке кабелей между зданиями, в городской инфраструктуре, в условиях ограниченного доступа и при наличии поворотов. Подходит для работ в местах, где есть риск наличия напряжения - благодаря диэлектрическим свойствам материала.

Технические характеристики

• Диаметр стеклопрутка: 11 мм
• Длина бухты: 150 м
• Прочность на разрыв: 62 500 Н
• Минимальный радиус изгиба: 770 мм
• Материал сердечника: стеклопластик
• Покрытие: полимерная оболочка (полиэтилен)
• Цвет: желтый
• Рабочий температурный диапазон: от –20 C до +55 C
• Форма головки: кольцевая
• Конструкция головки: закругленная
• Тип наконечников: сменные винтовые, из латуни, резьба M12

Совместимость и монтаж

FGP-11/150 совместим со всеми типами труб и каналов, имеющих внутренний диаметр более 15–20 мм. Для надежного зацепления кабеля используйте сменные латунные наконечники с резьбой M12 - они легко фиксируются на конце протяжки и выдерживают значительные нагрузки. Учитывайте минимальный радиус изгиба 770 мм: при слишком острых поворотах возможен перегиб и снижение прочности. Бухта имеет внешний диаметр около 1,2 м - для хранения и транспортировки требуется место соответствующего размера.

Безопасность и стандарты

Стеклопластиковое ядро Protiazhka-стеклопруток FGP-11/150 является диэлектриком - позволяет безопасно проводить работы в каналах с действующими кабелями под напряжением. Полимерная оболочка предотвращает контакт с металлическими элементами и снижает риск повреждений. Отсутствие металлических компонентов в основной части исключает возможность создания замкнутых цепей и искрообразования.

Преимущества

• Высокая прочность на разрыв - 62 500 Н - позволяет протягивать тяжелые кабели даже в длинных и заполненных каналах.
• Гибкость при сохранении жесткости - идеально для прохода через несколько поворотов без потери формы.
• Устойчивость к коррозии - материал не ржавеет, не теряет свойств во влажной среде.
• Легкий вес - удобство при работе в труднодоступных местах.
• Сменные наконечники - можно заменить износившийся элемент без замены всей протяжки.
• Ярко-желтый цвет - хорошо видна в траншее, коллекторе или трубе, что снижает риск потери при монтаже.

Ограничения применения

• Не предназначена для использования при температурах ниже –20 C - материал становится хрупким.
• Не рекомендуется применять в каналах с острыми краями, камнями или механическими деформациями - возможны порезы оболочки.
• Изгиб менее 770 мм приведёт к постоянному изменению формы и снижению прочности.
• Не следует использовать для протяжки кабелей массой свыше 8–10 кг на метр - риск превышения допустимой нагрузки.
• Не подходит для многократного использования в одном участке с частыми перегрузками - срок службы зависит от условий эксплуатации.

Примеры использования

• Протяжка кабелей связи между офисными зданиями через подземные трубы.
• Монтаж силового кабеля в кабельном коллекторе промышленного объекта.
• Установка оптоволоконных линий в городских канализационных трубах.
• Работы в существующих шахтах, где нельзя применять металлические протяжки из-за риска контакта с токоведущими частями.

Практические советы

• Перед использованием проверьте состояние наконечника - при появлении следов износа или деформации замените его на новый.
• При протяжке в длинных трассах используйте смазку на основе силикона - она снижает трение и продлевает жизнь оболочке.
• Храните бухту в сухом месте, избегая прямого солнечного света - длительное воздействие УФ может ослабить полимерное покрытие.
• При необходимости удлинить протяжку - соединяйте её с другой такой же моделью (например, FGP-11/150) с помощью специальных муфт, а не просто скручивая концы.
• Для контроля глубины и направления протяжки используйте визуальные ориентиры - цветная протяжка лучше заметна в тёмных каналах.
