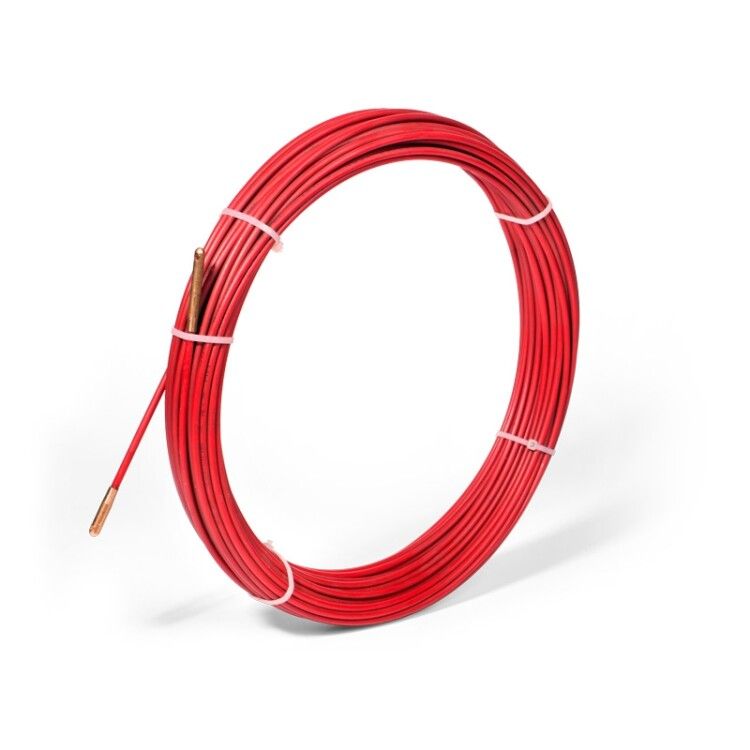

Протяжка-стеклопруток FGP-4.5/30 (кр) | 69450 Fortisflex КВТ

Протяжка-стеклопруток FGP-4.5/30 (кр) от Fortisflex и КВТ — это гибкий, но прочный инструмент для протяжки кабелей внутри установочных труб. Благодаря стеклопластиковому сердечнику и антифрикционному покрытию, он легко проходит через изгибы и заполненные каналы, сохраняя надежность даже при работе под напряжением.

Назначение и область применения

Протяжка-стеклопруток FGP-4.5/30 (кр) используется для протяжки силовых и слаботочных кабелей в установочных трубах, коробах и других защищённых каналах. Подходит для работ в уже смонтированных системах, где есть повороты, перепады уровней или частичная засорённость. Особенно эффективен там, где требуется безопасная работа рядом с проводниками под напряжением — благодаря диэлектрическим свойствам материала.

Технические характеристики

• Диаметр: 4,5 мм
• Длина бухты: 30 м
• Материал сердечника: стеклопластик (стекловолокно)
• Покрытие: антифрикционная полиэтиленовая оболочка
• Форма: круглая
• Цвет: красный
• Прочность на разрыв: 12 000 Н
• Минимальный радиус изгиба: 310 мм
• Рабочий температурный диапазон: от –20 °C до +55 °C
• Наконечник: сменный винтовой, латунный, резьба M5

Совместимость и монтаж

FGP-4.5/30 (кр) совместим со всеми типами мини-чулок ЧМ мини — позволяет быстро менять способ работы: вместо протяжки можно использовать наконечник как окно для тяги кабеля. Для монтажа достаточно вставить кабель в наконечник и затянуть винт M5. Гибкость и жесткость стеклопрутка обеспечивают устойчивое продвижение даже в плотно заполненных трассах. Установка не требует специальных инструментов — достаточно обычного плоскогубца для фиксации наконечника.

Безопасность и стандарты

Изготовлен из полностью диэлектрических материалов — стеклопластик и полиэтилен не проводят ток. Это делает Protяжку-стеклопруток FGP-4.5/30 (кр) безопасным для использования в сетях до 1000 В без отключения питания. Оболочка предотвращает случайные контакты с металлическими элементами труб, снижая риск поражения током.

Преимущества

• Высокая прочность на разрыв — выдерживает нагрузки до 12 000 Н, что позволяет протягивать тяжёлые пучки кабелей.
• Легкое скольжение благодаря полиэтиленовой оболочке — снижает трение в трубах, особенно при длинных участках.
• Не подвержена коррозии — не ржавеет, не теряет свойства во влажной среде.
• Удобная замена наконечника — не нужно выбрасывать всю протяжку, просто снимите старый и наденьте новый.
• Ярко-красный цвет — легко заметить в труднодоступных местах и отличить от других протяжек.

Ограничения применения

• Не рекомендуется применять при температурах ниже –20 °C — материал становится хрупким.
• Запрещено использовать для механического воздействия (удары, резкие рывки) — может произойти расслоение стеклопластикового сердечника.
• Не предназначен для протяжки в трубах с острыми внутренними кромками или деформациями — возможны повреждения оболочки.
• Минимальный радиус изгиба 310 мм — нельзя использовать в очень компактных изгибах меньшего радиуса.

Примеры использования

• Протяжка кабелей в штробах стен после укладки пластиковых труб.
• Установка кабелей в распределительных щитах с многослойными кабельными лотками.
• Работа в существующих технологических каналах заводского оборудования, где невозможно демонтировать трубопровод.
• Электромонтаж в помещениях с повышенной влажностью — банях, подвалах, на улице.

Практические советы

• Перед использованием проверьте состояние наконечника — при наличии повреждений резьбы замените его сразу.
• При протяжке через несколько поворотов используйте смазку на основе силикона — она увеличит пробег и снизит нагрузку на протяжку.
• Храните FGP-4.5/30 (кр) в сухом месте, избегайте длительного пребывания под прямыми солнечными лучами — полиэтилен может потерять эластичность.
• Учитывайте посадочный диаметр трубы: 4,5 мм — оптимальный размер для труб Ø16–25 мм; для более крупных труб лучше выбрать протяжку большего диаметра.
• Если протяжка застряла — не дергайте резко. Оттяните её медленно, попробуйте повернуть вокруг оси — так чаще всего удается освободить её без повреждений.
