Провод СИП-2 3х35+1х50+1х25
Описание
Характеристики
Описание
СИП-2 3х35+1х50+1х25 - провод самонесущий с тремя фазными изолированными алюминиевыми жилами сечением 35 миллиметров квадратных, и одной нулевой изолированной несущей жилой из алюминиевого сплава, сечением 50 миллиметров квадратных.
Технические характеристики провода СИП-2 3х35+1х50+1х25
Климатическое исполнение провода самонесущего СИП-2 3*35+1*50+1*25: В, первая, вторая и третья категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации СИП-2 3х35+1х50+1х25: -60 градусов Цельсия.
Максимальная температура эксплуатации: +50 градусов.
Монтаж самонесущего провода СИП-2 3х35+1х50+1х25 производится при температуре не ниже -20 градусов Цельсия.
Расчетная масса провода СИП-2 3*35+1*50+1*25: 0,667 килограмм в метре.
Срок службы не менее 40 лет с даты изготовления.
Наружный диаметр провода самонесущего изолированного СИП-2 3х35+1х50+1х25: 30 миллиметров.
Токовые нагрузки провода СИП-2 3х35+1х50+1х25
Допустимая токовая нагрузка при прокладке провода СИП-2 3*35+1*50+1*25 в воздухе: 195 Ампер.
Допустимый ток короткого замыкания: 4600 Ампер, но не более одной секунды.
Активное сопротивление жил провода СИП-2 3х35+1х50+1х25: 0,822 Ом на километр.
Номинальное напряжение: 1000 Вольт.

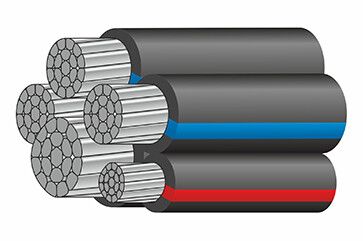

Конструкция провода СИП-2 3х35+1х50+1х25
1) Фазная жила - алюминиевая многопроволочная, круглая уплотненная.
2) Несущая жила - из алюминиевого сплава, многопроволочная круглая уплотненная.
3) Изоляция - из светостабилизированного сшитого полиэтилена.
4) Скрутка - фазные жилы скручены вокруг несущей нулевой жилы в правом направлении.
Применение провода СИП-2 3*35+1*50+1*25
Самонесущий изолированный провод СИП-2 3х35+1х50+1х25 предназначен для воздушных магистральных линий электропередачи номинальным напряжением до 1000 Вольт частотой 50 Герц.
Характеристики
Вес
0.645
ГОСТ
31946-2012
Марка
СИП-2
Код ОКП
355 332
Код товара
СИП-2 3х35+1х50+1х25
Срок службы
40
Материал жилы
Алюминий
Количество жил
4
Срок службы, лет
40
Материал изоляции
СПЭ
Разрывное усилие, Н
14200
Сечение жилы (мм/кв)
35
Наружный диаметр, мм
30
Максимальный вес (кг/м)
0.667
Номинальная частота, Гц
50
Количество основных жил
3
Сечение несущей жилы (мм2)
50
Сечение основных жил (мм2)
35
Расчетная масса(вес), кг\км
667
Допустимый радиус изгиба (мм)
300
Минимальный радиус изгиба, мм
300
Количество дополнительных жил
1
Сечение дополнительных жил (мм2)
25
Число проволок в основной жиле
7
Минимальная температура монтажа
20
Наружный диаметр несущей жилы (мм)
8.35
Максимальный наружный диаметр (мм)
30
Наружный диаметр основной жилы (мм)
7.1
Допустимый ток односекундного КЗ, кА
3.2
Максимальная длина в бухте(смотке), м
74
Диапазон температур эксплуатации (°С)
от -60 до +50
Допустимая температура нагрева жил, С
90
Число проволок в дополнительной жиле
7
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы, Ом\км
0.868
Испытательное импульсное напряжение, кВ
20
Электрическое сопротивление жилы (ом/км)
0.822
Номинальное переменное напряжение, Вольт
660..1000
Минимальная температура эксплуатации (°С)
-60
Прочность при растяжении несущей жилы (Н)
14.2
Допустимые токовые нагрузки несущих жил (А)
195
Максимальная температура эксплуатации (°С)
50
Наружный диаметр дополнительной жилы (мм)
6.1
Электрическое сопротивление доп. Жил (ом/км)
1.2
Допустимые токовые нагрузки основных жил (А)
160
Прочность алюминиевого сплава на разрыв, МПа
295
Длительно допустимая токовая нагрузка, Ампер
160
Минимальный радиус изгиба, наружных диаметров
10
Электрическое сопротивление несущей жилы (ом/км)
0.72
Электрическое сопротивление основной жилы (ом/км)
0.868
Допустимые токовые нагрузки дополнительных жил (А)
130
Максимальная мощность при прокладке в воздухе, 220V (кВт)
57.2
Максимальная мощность при прокладке в воздухе, 380V (кВт)
128.31
Допустимый ток односекундного короткого замыкания (кА)
4.6
Электрическое сопротивление вспомогательных жил, Ом\км
1200
Допустимая токовая нагрузка при прокладке на воздухе (А)
195
Электрическое сопротивление нулевой несущей жилы, Ом\км
0.72
Допустимый ток односекундного короткого замыкания доп. жил (кА)
2.3
Максимальная температура нагрева жил, °С при коротком замыкании
250
Допустимый ток односекундного короткого замыкания несущей жилы (кА)
4.6
Допустимый ток односекундного короткого замыкания основных жил (кА)
3.2
