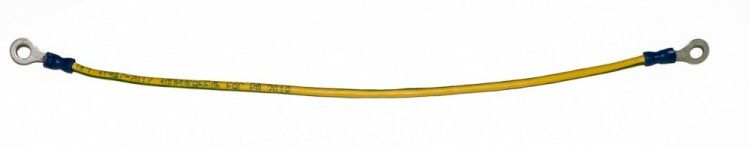

Кабель заземления TGRD-CP-20 кольцо-разъем (мама) 0.2м (без крепежа) Hyperline 422549

Кабель заземления кольцо-разъем (мама) 0.20 м (без крепежа) от бренда Hyperline с артикулом tgrd-cp-20 предназначен для надежного соединения оборудования с корпусом шкафа или стойки, обеспечивая безопасное заземление без необходимости дополнительной фиксации.

Назначение и область применения

Этот кабель используется для создания электрического контакта между заземляемым оборудованием и металлическим корпусом распределительного шкафа или стойки. Подходит для подключения съемных элементов - например, дверей шкафов, выдвижных направляющих, модульных блоков - которые должны быть надежно заземлены для защиты от статического электричества и электромагнитных помех. Применяется в промышленной автоматизации, системах управления, серверных помещениях и на производстве.

Технические характеристики

• Длина: 0,20 м (20 см)
• Тип разъема: кольцо-разъем (мама) - гибкий провод с медным наконечником в виде кольца
• Материал жилы: многожильная медь
• Изоляция: ПВХ, устойчивый к механическим повреждениям
• Крепеж: отсутствует - требуется самостоятельное использование болтов, гаек или зажимов

Совместимость и монтаж

Кабель заземления кольцо-разъем (мама) 0.20 м (без крепежа) совместим с любыми контактными площадками, имеющими стандартный посадочный диаметр под кольцевой наконечник - обычно 4–6 мм. Для установки необходимо:

• Зачистить изоляцию на конце кабеля, если она перекрывается клеммой
• Установить кольцо на болт или винт, закрепленный в корпусе шкафа
• Затянуть соединение моментом, соответствующим рекомендациям производителя клеммы
• Убедиться, что поверхность контакта свободна от краски, оксидов и грязи - для минимального переходного сопротивления

Не используйте этот кабель для передачи тока нагрузки - он рассчитан исключительно на заземление.

Безопасность и стандарты

Произведен в соответствии с требованиями к заземляющим проводникам для промышленного оборудования. Соответствует нормам IEC 60204-1 и ГОСТ Р МЭК 60204-1. Обеспечивает низкое сопротивление контура заземления, необходимое для быстрого срабатывания защитных устройств при аварийном токе.

Преимущества

• Гибкая конструкция позволяет легко адаптировать кабель к сложному расположению компонентов внутри шкафа
• Кольцевой наконечник обеспечивает прочное и долговечное соединение при затяжке
• Отсутствие крепежа снижает стоимость и упрощает замену - можно использовать уже существующие болты
• Стандартная длина 20 см оптимальна для большинства внутренних соединений в шкафах

Ограничения применения

• Не предназначена для внешней прокладки - не защищена от УФ-излучения, осадков и механических ударов
• Не подходит для подключения к источникам питания или цепям с рабочим током выше нескольких ампер
• Требуется обязательное применение собственного крепежа - болт, гайка, шайба - не входят в комплект
• Не следует использовать в средах с высокой химической агрессивностью - ПВХ-изоляция не устойчива к растворителям и маслам

Примеры использования

• Подключение двери шкафа управления к раме шкафа через заземляющий контакт
• Заземление выдвижного ящика с частями АСУ ТП
• Соединение съемного блока питания с основным корпусом
• Обеспечение равнопотенциальности между двумя секциями шкафа

Практические советы

• Выбирайте болт с диаметром штанги, подходящим под внутренний диаметр кольца - типичный размер 4–5 мм
• Перед монтажом зачистите место крепления до металла - даже тонкий слой краски увеличивает сопротивление
• Проверьте целостность кабеля после сборки: легкое покачивание не должно вызывать люфт в соединении
• Для длительной эксплуатации в условиях вибраций используйте пружинную шайбу под гайкой
• Если нужна более длинная версия - рассмотрите другие модели серии Hyperline tgrd-cp с длиной 0,30 м или 0,50 м
