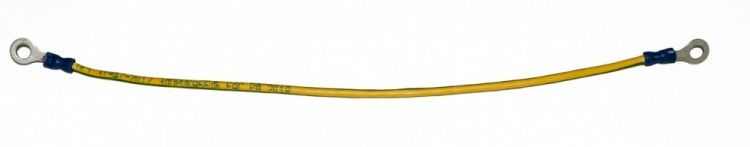

Кабель заземления TGRD-CP-30 кольцо-разъем (мама) 0.3м (без крепежа) Hyperline 422552

Кабель заземления кольцо-разъем (мама) 0.30 м (без крепежа) от бренда Hyperline - это гибкий проводник с готовыми контактными элементами для надежного соединения оборудования с корпусом шкафа. Артикул tgrd-cp-30 предназначен для быстрого монтажа в системах заземления без необходимости сверления или установки крепежа.

Назначение и область применения

Кабель заземления кольцо-разъем (мама) 0.30 м (без крепежа) используется для создания электрического контакта между оборудованием и металлическим корпусом шкафа или стойки. Применяется для заземления съемных деталей - дверей, панелей, модулей, которые не имеют жесткого механического соединения с основным корпусом. Также подходит для временного или постоянного заземления устройств внутри распределительных щитов, на станках, конвейерах и других промышленных объектах.

Технические характеристики

• Длина: 0,30 м (30 см)
• Тип контактов: кольцевой зажим (на одном конце) + разъем типа “мама” (на другом конце)
• Материал провода: медный многожильный, изолированный
• Изоляция: термостойкая, устойчивая к механическим повреждениям
• Крепеж: отсутствует - требуется самостоятельная фиксация болтами или винтами

Совместимость и монтаж

Кольцевой конец кабеля заземления кольцо-разъем (мама) 0.30 м (без крепежа) крепится к корпусу шкафа через отверстие с помощью болта или винта. Разъем “мама” подключается к соответствующему штыревому выводу на оборудовании. Убедитесь, что диаметр отверстия под кольцо совпадает с толщиной крепежного элемента - типичный внутренний диаметр кольца составляет 5–6 мм. Для надежного контакта зачистите поверхность корпуса от краски, оксидов и грязи перед установкой.

Безопасность и стандарты

Кабель заземления кольцо-разъем (мама) 0.30 м (без крепежа) соответствует требованиям к заземляющим цепям согласно ГОСТ Р 50571 и IEC 60204-1. Напряжение изоляции рассчитано на работу в сетях до 1000 В переменного тока. Не предназначен для использования в высокочастотных или импульсных цепях без дополнительной защиты.

Преимущества

• Готовый комплект контактов - не требует изготовления заземляющих перемычек
• Уменьшает время монтажа за счет предварительно установленных разъемов
• Гибкий многожильный провод обеспечивает устойчивость к вибрациям
• Разъем “мама” позволяет легко отсоединить оборудование для обслуживания

Ограничения применения

• Не подходит для заземления в условиях повышенной влажности без дополнительной герметизации контактов
• Не предназначена для работы при температуре выше +85 C
• Отсутствие крепежа требует наличия подходящих болтов/винтов и доступа к точке монтажа
• Не рекомендуется использовать в качестве основного заземляющего проводника в силовых цепях - только для вспомогательного заземления

Примеры использования

• Заземление двери распределительного шкафа к корпусу через разъем на раме
• Подключение съемного блока управления к заземляющей шине в стойке
• Обеспечение контура заземления для частично снимаемых панелей на станках ЧПУ
• Электромагнитная совместимость (ЭМИ) - снижение помех в контроллерах и датчиках

Практические советы

• Выбирайте болт M4–M6 для крепления кольца - они обеспечивают достаточную площадь контакта
• Перед сборкой проверьте целостность изоляции и плотность посадки разъема “мама” на штыре
• При использовании в вибрирующих средах используйте контргайки или фиксирующие составы на резьбе
• Артикул tgrd-cp-30 - оптимальная длина для большинства стандартных шкафов; для больших расстояний выбирайте удлинители
• Храните в сухом месте - влага может вызвать окисление контактов даже при наличии изоляции
