Проводник заземления плоский луженый ПЗ 25-150 (3 шт. упак) ТDM | SQ0839-0020 TDM

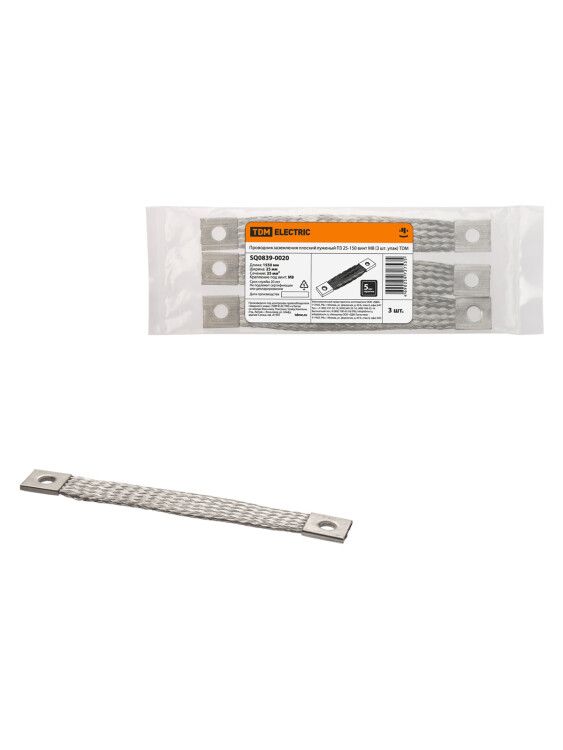

Проводник заземления плоский луженый ПЗ 25-150 от TDM ELECTRIC - это надёжный элемент для создания контуров заземления в промышленных и строительных объектах. Упакован по три штуки, каждый проводник имеет сечение 25 мм2 и оснащён кабельными наконечниками для быстрого подключения.

Назначение и область применения

Проводник заземления плоский луженый ПЗ 25-150 используется для соединения оборудования с заземляющим контуром. Применяется в системах защиты от поражения током, в том числе на станках, щитах, трубопроводах и металлических конструкциях. Также подходит для использования в системах молниезащиты в качестве соединительного шлейфа между молниеотводами и заземлителем.

Технические характеристики

• Материал проводника: медь М1, луженая оловом-висмутом - повышает коррозионную стойкость и удобство пайки
• Номинальное сечение: 25 мм2 - обеспечивает пропускание больших токов замыкания
• Форма: плоская - позволяет плотно прилегать к поверхностям и легко фиксироваться болтовыми соединениями
• Класс гибкости: 2 (многопроволочная жила) - устойчив к вибрациям и изгибам
• Ширина: около 19,5 мм, наружный диаметр: около 8 мм - компактный профиль для ограниченного пространства
• Плетёная конструкция - сохраняет гибкость даже при многократном изгибе
• Оснащён кабельными наконечниками - исключает необходимость самостоятельной опрессовки
• Длина одного проводника: 150 мм - стандартная длина для типовых соединений

Совместимость и монтаж

Проводник заземления плоский луженый ПЗ 25-150 совместим с большинством стандартных заземляющих клемм, болтовых соединений и зажимов, рассчитанных на сечение до 25 мм2. Наконечники уже установлены - достаточно зачистить контактную поверхность и затянуть болт моментом 4–6 Нм. Для монтажа используйте гаечные ключи подходящего размера. Убедитесь, что площадь контакта с заземляющей шиной или заземлителем полностью покрыта наконечником - не допускайте перекосов.

Безопасность и стандарты

Изготовлен в соответствии с требованиями ГОСТ 30331.1 и IEC 60364-5-54 для заземляющих проводников. Лужение соответствует нормам на электролитические покрытия, обеспечивающие долговременную защиту от окисления. Соответствует классу безопасности IP20 - предназначен для внутреннего монтажа в закрытых помещениях или внутри распределительных устройств.

Преимущества

• Луженая медь снижает риск окисления на контактах - продлевает срок службы соединения
• Плоская форма обеспечивает равномерное распределение давления при затяжке болтом
• Готовые наконечники экономят время монтажа - не требуют дополнительного инструмента
• Плетёная конструкция выдерживает механические нагрузки и вибрацию
• Упаковка по 3 штуки - оптимальна для типового проекта с несколькими точками заземления

Ограничения применения

• Не предназначена для открытого монтажа на улице - лужение не гарантирует защиту от атмосферной коррозии при постоянном воздействии влаги
• Не рекомендуется использовать в средах с высоким содержанием серы, хлора или других агрессивных веществ - возможна деградация оловянного покрытия
• Длина 150 мм ограничивает применение в случаях, где требуется более длинный участок - для этого следует выбирать другие модели или удлинять с помощью сварки/болтовых соединений

Примеры использования

• Подключение корпуса частотного преобразователя к заземляющей шине в электрощите
• Связь между металлическим кожухом насоса и основным контуром заземления
• Соединение вертикальных стержней молниеприёмника с горизонтальной заземляющей лентой
• Заземление рамы станка или конвейера в цеху

Практические советы

• Перед установкой проверьте, чтобы наконечник плотно прилегал к заземляющему элементу - при необходимости слегка подогнайте отверстие
• Не используйте этот проводник как силовой - он предназначен только для заземления и защиты
• При групповом монтаже нескольких проводников ПЗ 25-150 от TDM ELECTRIC соблюдайте минимальный шаг между точками подключения - не менее 100 мм
• Для контроля качества соединения после монтажа проведите измерение переходного сопротивления - должно быть ниже 0,1 Ом
